Elektrische Anschlussarbeiten

GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind ausschließlich quali-
fiziertem Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage spannungsfrei
schalten und gegen Wiedereinschalten sichern!
WARNUNG!
Bei der Installation und Ausführung von elektrischen Ar-
beiten die einschlägigen EN-, VDE- und/oder vor Ort gel-
tenden Sicherheitsvorschriften beachten.
Technische Anschlussbedingungen des zuständigen
Energieversorgungsunternehmens beachten!
Folgen Sie bei den elektrischen Anschlussarbeiten den Anweisun-
gen in der Betriebsanleitung Ihrer Wärmepumpe.
Betriebsanleitung Ihres Gerätes, „Elektrische Anschluss-
arbeiten", „Klemmenplan" sowie „Stromlaufpläne" zu
Ihrem Gerätetyp
HINWEIS
Interne Sicherung 6,3AT.

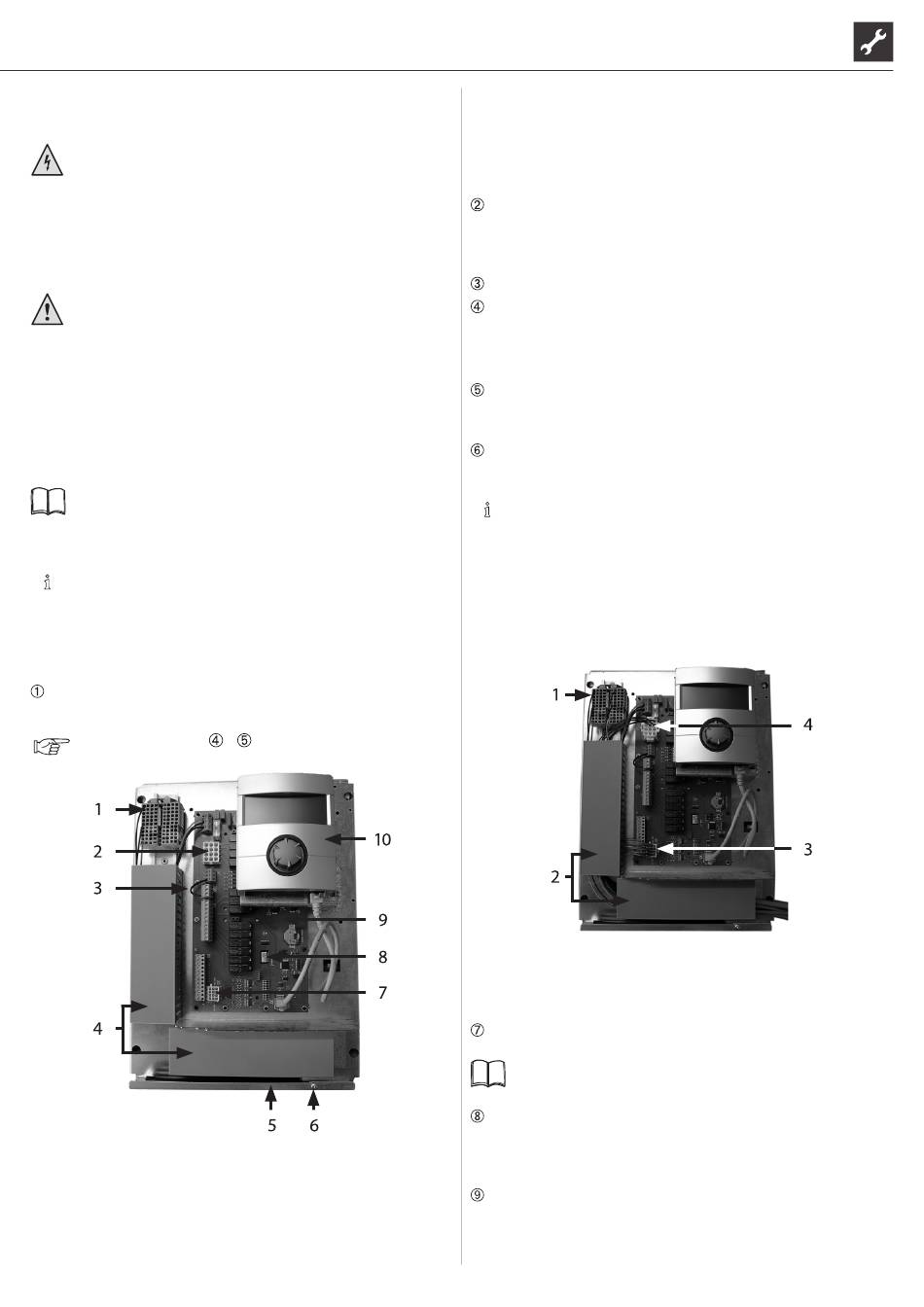

INSTALLATION DES WANDREGLERS

Falls noch nicht geschehen: Gehäuseabdeckung des Hei-
zungs- und Wärmepumpenreglers abnehmen...
Seite 6, Anweisung
1
Klemmenblock für 1~/N/PE/230 V Spannungsversorgung
2
Anschluss für 230 V Steuerleitung zur
Wärmepumpe (Buchse X1)
3
EVU-Brücke (muss bei Anschluss eines
potentialfreien Kontaktes entfernt werden)
4
Kabelkanäle mit Abdeckungen
Technische Änderungen vorbehalten | 83055300cDE – Originalbetriebsanleitung (2.0) | ait-deutschland GmbH
5
Kabeleinführung mit Klappbügel
6
Befestigungsschraube des Klappbügels
7
Anschluss für Fühlerleitung zur Wärmepumpe (Buchse X5)
8
Steckplatz für optionale Erweiterungsplatine „Comfort"
9
Steuerplatine des Heizungs- und Wärmepumpenreglers
10 Bedienteil
Befestigungsschraube des Klappbügels der Kabeleinführung
lösen und Klappbügel nach unten ziehen, bis ein Wegklappen
nach oben möglich ist. Klappbügel seitlich nach oben weg-
klappen...
Abdeckungen der Kabelkanäle abziehen...
Stecker der 230 V Steuerleitung, die zur Wärmepumpe führt,
in die Buchse X1 einstecken.
Anschließend Steuerleitung durch die Kabelkanäle nach un-
ten und durch die Kabeleinführung nach außen führen...
Stecker der Fühlerleitung in die Buchse X5 einstecken. Fühler-
leitung durch die Kabelkanäle nach unten und durch die Ka-
beleinführung nach außen führen...
Leitung für 230 V Spannungsversorgung am Klemmenblock
für Spannungsversorgung anklemmen...
HINWEIS
Interne Sicherung 6,3AT.
Klemmenblock hat Federzugklemmen bis maximal
2,5 mm2.
Kabelmantel so abisolieren, dass das Mantelende zwischen
Dichtlippe und Kabelkanal zu liegen kommt.
Basisverdrahtung:
1
Angeschlossene 1~/N/PE/230 V Spannungsversorgung
2
Leitungsverlegung in den Kabelkanälen
3
Angeschlossene Fühlerleitung zur Wärmepumpe
4
Angeschlossene 230 V Steuerleitung zur Wärmepumpe
Gegebenenfalls weitere externe Kabel installieren...
Betriebsanleitung Ihres Gerätes, „Klemmenplan" sowie
„Stromlaufpläne" zu Ihrem Gerätetyp
Abdeckungen der Kabelkanäle aufstecken. Klappbügel der Ka-
beleinführung in Ausgangsstellung zurückschwenken und un-
ter die Befestigungsschraube einrasten lassen. Befestigungs-
schraube fest anziehen...
Gehäuseabdeckung aufsetzen und seitliche Befestigungs-
schrauben anziehen.
