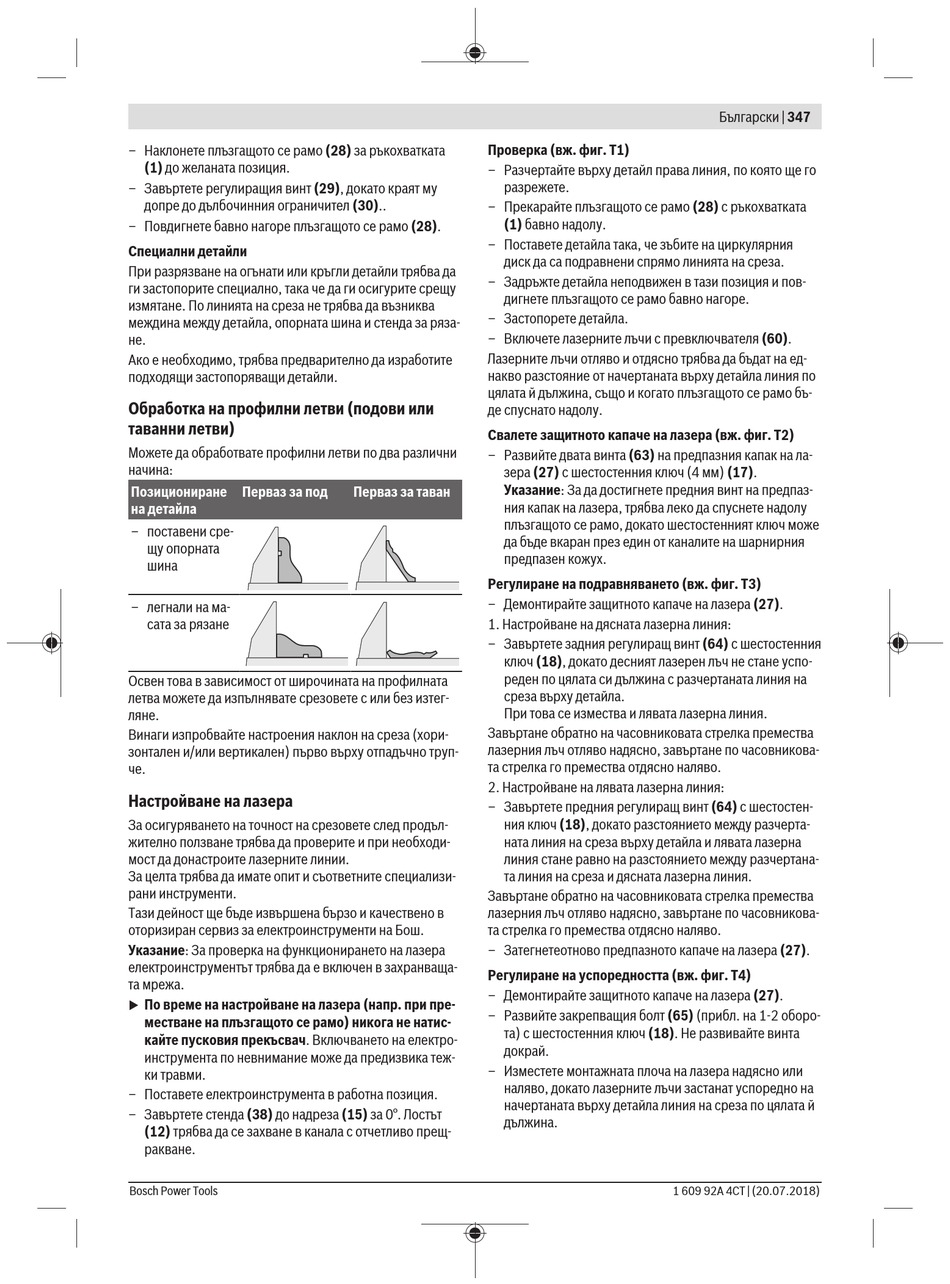

– Наклонете плъзгащото се рамо (28) за ръкохватката
(1) до желаната позиция.
– Завъртете регулиращия винт (29), докато краят му
допре до дълбочинния ограничител (30)..
– Повдигнете бавно нагоре плъзгащото се рамо (28).
Специални детайли
При разрязване на огънати или кръгли детайли трябва да
ги застопорите специално, така че да ги осигурите срещу
измятане. По линията на среза не трябва да възниква
междина между детайла, опорната шина и стенда за ряза-
не.
Ако е необходимо, трябва предварително да изработите
подходящи застопоряващи детайли.
Обработка на профилни летви (подови или
таванни летви)
Можете да обработвате профилни летви по два различни
начина:
Позициониране Перваз за под
на детайла
– поставени сре-
щу опорната
шина
– легнали на ма-
сата за рязане
Освен това в зависимост от широчината на профилната
летва можете да изпълнявате срезовете с или без изтег-
ляне.
Винаги изпробвайте настроения наклон на среза (хори-
зонтален и/или вертикален) първо върху отпадъчно труп-
че.
Настройване на лазера
За осигуряването на точност на срезовете след продъл-
жително ползване трябва да проверите и при необходи-
мост да донастроите лазерните линии.
За целта трябва да имате опит и съответните специализи-
рани инструменти.
Тази дейност ще бъде извършена бързо и качествено в
оторизиран сервиз за електроинструменти на Бош.
Указание: За проверка на функционирането на лазера
електроинструментът трябва да е включен в захранваща-
та мрежа.
По време на настройване на лазера (напр. при пре-
u
местване на плъзгащото се рамо) никога не натис-
кайте пусковия прекъсвач. Включването на електро-
инструмента по невнимание може да предизвика теж-
ки травми.
– Поставете електроинструмента в работна позиция.
– Завъртете стенда (38) до надреза (15) за 0°. Лостът
(12) трябва да се захване в канала с отчетливо прещ-
ракване.
Bosch Power Tools
Проверка (вж. фиг. T1)
– Разчертайте върху детайл права линия, по която ще го
разрежете.
– Прекарайте плъзгащото се рамо (28) с ръкохватката
(1) бавно надолу.
– Поставете детайла така, че зъбите на циркулярния
диск да са подравнени спрямо линията на среза.
– Задръжте детайла неподвижен в тази позиция и пов-
дигнете плъзгащото се рамо бавно нагоре.
– Застопорете детайла.
– Включете лазерните лъчи с превключвателя (60).
Лазерните лъчи отляво и отдясно трябва да бъдат на ед-
накво разстояние от начертаната върху детайла линия по
цялата й дължина, също и когато плъзгащото се рамо бъ-
де спуснато надолу.
Свалете защитното капаче на лазера (вж. фиг. T2)
– Развийте двата винта (63) на предпазния капак на ла-
зера (27) с шестостенния ключ (4 мм) (17).
Указание: За да достигнете предния винт на предпаз-
Перваз за таван
ния капак на лазера, трябва леко да спуснете надолу
плъзгащото се рамо, докато шестостенният ключ може
да бъде вкаран през един от каналите на шарнирния
предпазен кожух.
Регулиране на подравняването (вж. фиг. T3)
– Демонтирайте защитното капаче на лазера (27).
1. Настройване на дясната лазерна линия:
– Завъртете задния регулиращ винт (64) с шестостенния
ключ (18), докато десният лазерен лъч не стане успо-
реден по цялата си дължина с разчертаната линия на
среза върху детайла.
При това се измества и лявата лазерна линия.
Завъртане обратно на часовниковата стрелка премества
лазерния лъч отляво надясно, завъртане по часовникова-
та стрелка го премества отдясно наляво.
2. Настройване на лявата лазерна линия:
– Завъртете предния регулиращ винт (64) с шестостен-
ния ключ (18), докато разстоянието между разчерта-
ната линия на среза върху детайла и лявата лазерна
линия стане равно на разстоянието между разчертана-
та линия на среза и дясната лазерна линия.
Завъртане обратно на часовниковата стрелка премества
лазерния лъч отляво надясно, завъртане по часовникова-
та стрелка го премества отдясно наляво.
– Затегнетеотново предпазното капаче на лазера (27).
Регулиране на успоредността (вж. фиг. T4)
– Демонтирайте защитното капаче на лазера (27).
– Развийте закрепващия болт (65) (прибл. на 1-2 оборо-
та) с шестостенния ключ (18). Не развивайте винта
докрай.
– Изместете монтажната плоча на лазера надясно или
наляво, докато лазерните лъчи застанат успоредно на
начертаната върху детайла линия на среза по цялата й
дължина.
