HDB - IR
Informations générales
La télécommande fonctionne uniquement avec les unités
hydrauliques. pour la mise en place de ces unités, voir les
manuels d'instructions correspondants.
La télécommande transmet à l'unité les consignes de
fonctionnement à travers un rayon infrarouge.
L'émetteur est situé sur le devant de la télécommande, jusqu'à au-
dessus de l'affichage.
Il est donc important de pointer la télécommande vers l'unité avant
d'envoyer ce message en veillant à ce qu'il n'y ait pas d'obstacle
entre la télécommande et l'unité.
Quand le message a été envoyé, une petite flèche noire apparaît
sur la gauche de l'affichage.
Si l'unité reçoit correctement le message, elle émet un bit sonore.
• Pour une installation sans problème, il est important de la faire
exécuter par un installateur spécialisé.

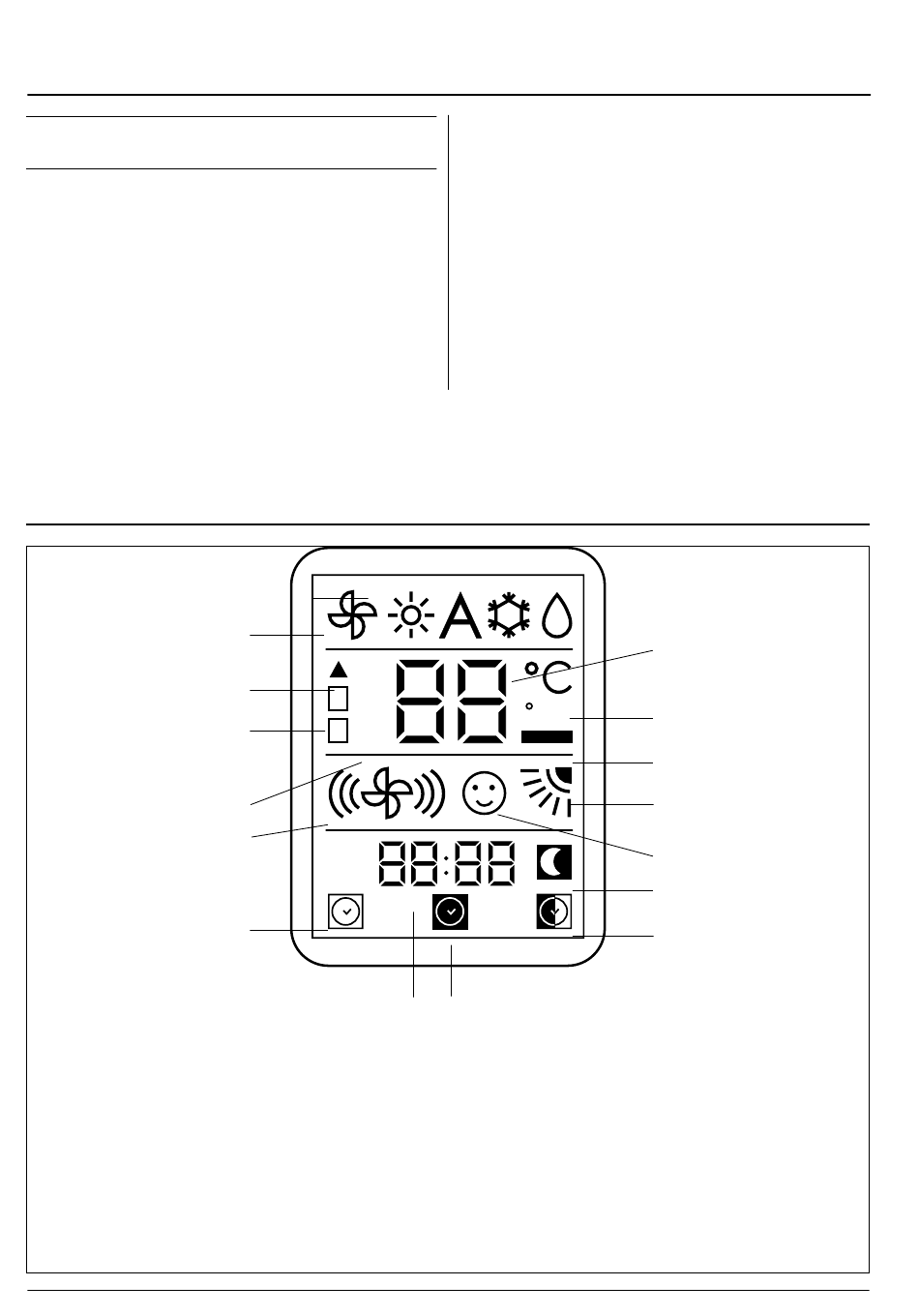

Affichage des fonctions sélectionnées
1. Mode de fonctionnement (de gauche à droite):
• Ventilation (ventilateur seul)
• Chauffage (Selon la configuration de l'unité)
• Automatique (Selon la configuration de l'unité)
• Refroidissement et déshumidification
• Déshumidification seule
2. Symbole de transmission des signaux
3. Température choisie
4. Sélecteur d'adresse
5. Unité de mesure de la température (°C ou °F)
6. Configuration de l'unité
F - 4
1
2
A 1
4
B
2
6
9
AM
pM
11
• Respecter les prescriptions des normes nationales en vigueur en
matière de sécurité.
• Après l'installation, effectuer un essai complet du système et
expliquer toutes les fonctions du système à l'utilisateur.
• Remettre ce manuel à l'utilisateur pour sa consultation à
l'occasion de futures opérations d'entretien.
• Eliminer le matériel d'emballage dans le respect des règlements
locaux.
• Le fabricant décline toutes responsabilités et récuse toute
garantie en cas de non-observation des instructions d'installation.
• Inspecter l'appareil à son arrivée afin de dépister les dommages
éventuels causés par le transport ou par une manipulation
incorrecte; dans ce cas, adresser immédiatement une réclamation
à la compagnie de transport.
• En cas de dysfonctionnement, éteindre l'appareil, le débrancher
de toutes les sources d'énergie et s'adresser à un technicien de
réparation spécialisé.
F
14 15
7. Voyant Piles mortes
8. Positionnement du volet
9. Vitesse de ventilation
10. Personnalisation activée
11. Fonction Marche du programmateur sélectionnée
12. Mode nocturne du programmateur activé
13. Fonction CHAQUE JOUR du programmateur
activée
14. Fonction Marche / Arrêt du programmateur et
heure actuelle
15. Fonction Arrêt du programmateur sélectionnée
3
5
7
8
10
12
13
