Installation precautions
Introduction
Read the instructions carefully before
placing this device. The manufacturer
declines all responsibility for any
inconveniences or damages caused by not
complying with instructions given in this
manual. All warranty claims are void if
instructions provided in this manual are
not observed.
Only qualified installers should be
■
allowed to install and service the
equipment.
All instructions provided in this
■
manual should be read and followed.
Incoming equipment should be
■
carefully checked for possible damage
caused during transport or by incorrect
handling. In case of damage, file a
claim with the transport company.

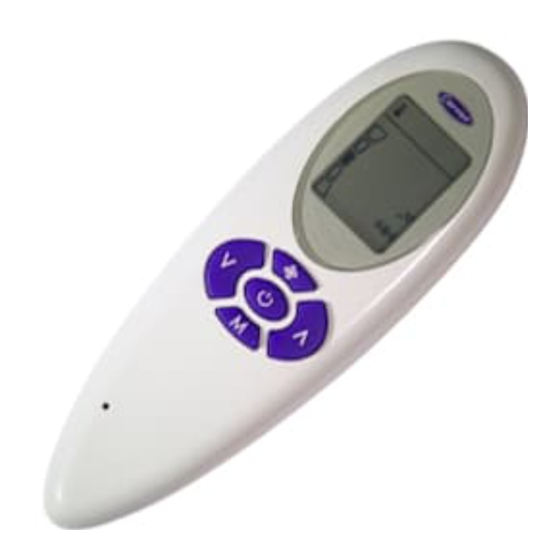

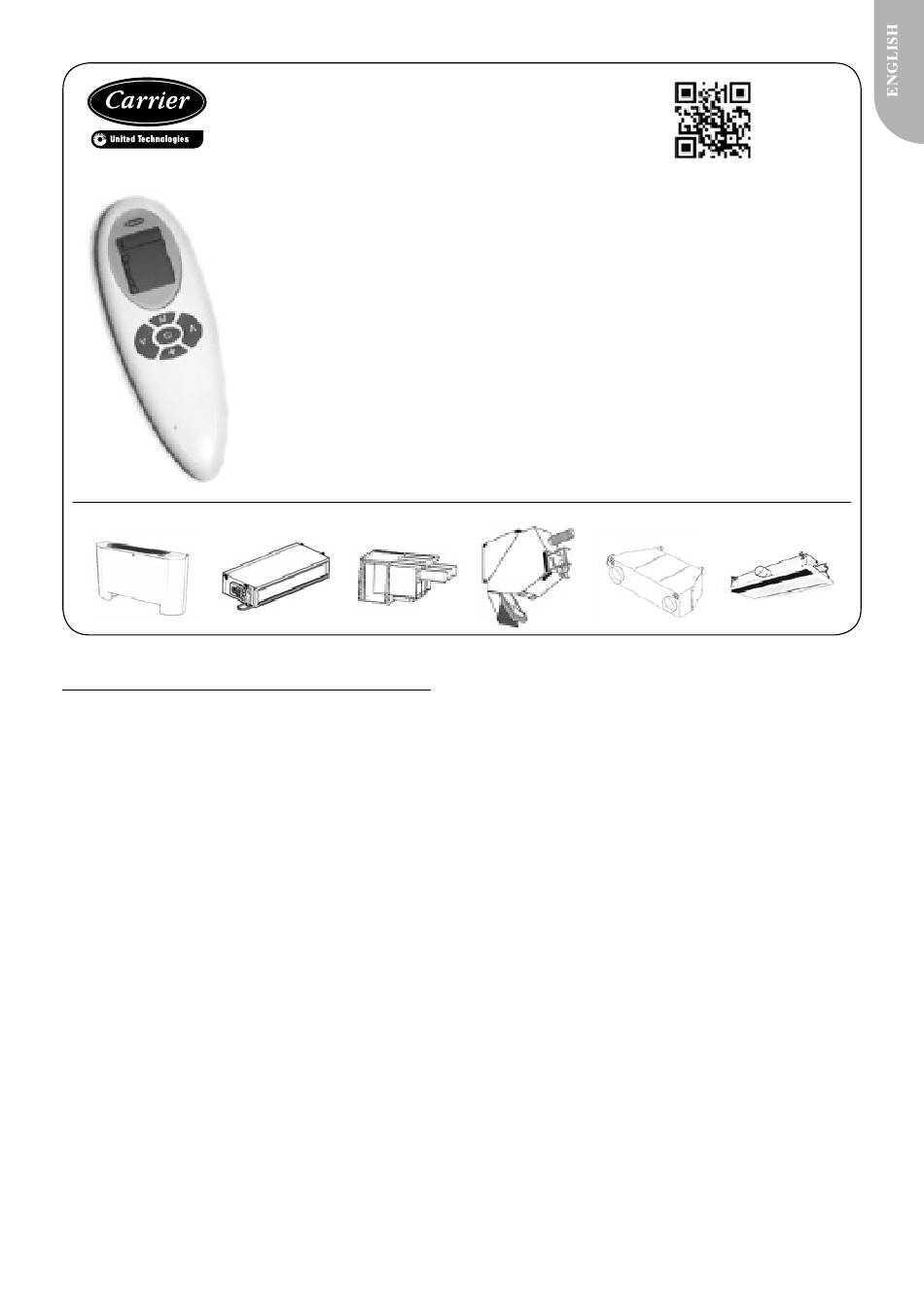

Infrared Remote
WTC-IR
Installation instructions
Package contents
Infrared remote control
■
Bracket for on wall mounting
■
Two batteries
■
One screw and one plastic dowel
■
Installation manual
■
General installation requirements
After the installation, carry out a
■
complete system check and explain all
system functions to the user.
Dispose of all packaging materials in
■
accordance with all applicable local
regulations.
Protection against electrocution
Take precautions to prevent electrostatic
discharge to the device when installing,
servicing or operating the equipment.
1
