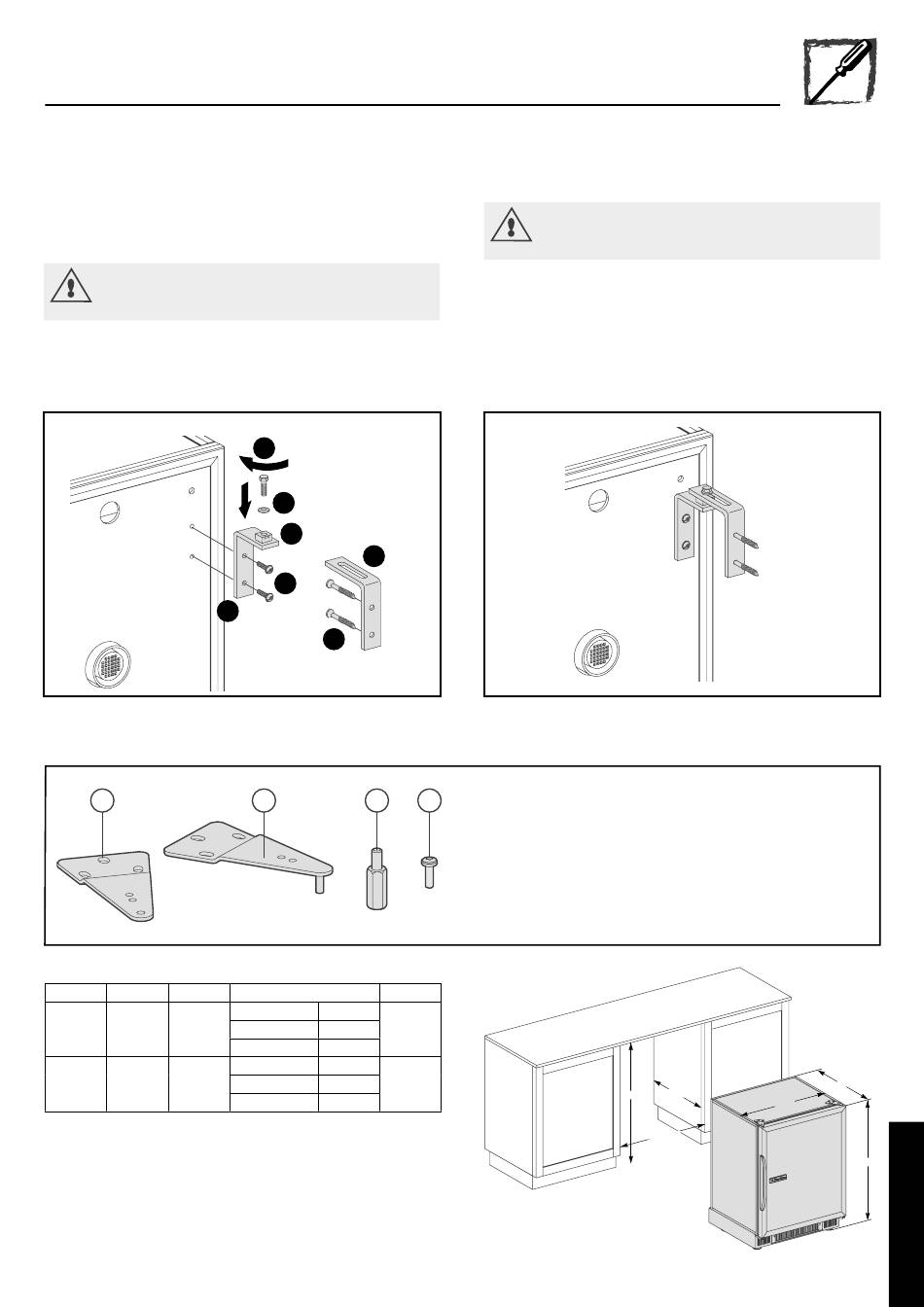

I - 酒柜内置; 实木门 - Eurocave Compact 59 series Gebrauchsanweisung

酒柜靠墙固定
较大型号的非内置式酒柜应固定在墙壁上，以防酒柜前倾。随机附带
的配件包中有安装所需的所有零件。安装步骤见下图：
1
拧松螺丝A。
2
用螺丝A将托架B安装在酒柜上。
3
将螺母C夹紧在托架B上（建议选择距离酒柜最近的小孔）。
警告：务必确保零件正确夹紧，用手向上拉动时，螺母不
会松动。
1. 酒柜内置
A
实木门、玻璃门和全玻璃门酒柜尺寸：
A上限 A 下限
059 832 816
259 1792 1776
259: 必需在酒柜的安装区域里的顶部开口及酒柜后部预留至少540mm
长和50mm宽 的空间(见 技术门的示图)
G
F
C
D
A
B
E
B C
B C下限
555 821
实木门
549
玻璃门
548
全玻璃门
572 1781
实木门
566
玻璃门
565
全玻璃门
4
4
将墙壁托架D预放在螺母上以确定墙壁的钻孔位置，该钻孔用于安
装螺丝。
5
在墙壁上钻孔，然后用合适的螺丝E将墙壁托架D固定在墙上。
警告：务必确保墙壁安装能够承受100公斤的张力。
6
用垫圈F紧固螺丝G，螺丝需完全拧进墙中，使墙壁托架D和螺母C
接触。
只有将螺丝完全紧固才能保证柜箱安装正确。酒柜另一侧的安装方法
同上。
A
D
无栓折页
B
带栓折页
C
支柱（仅限059型酒柜）
D
25号梅花螺钉
x6
- 酒柜安装
560 min.
C
594
600 min.
B
A
99
CN
