3.4

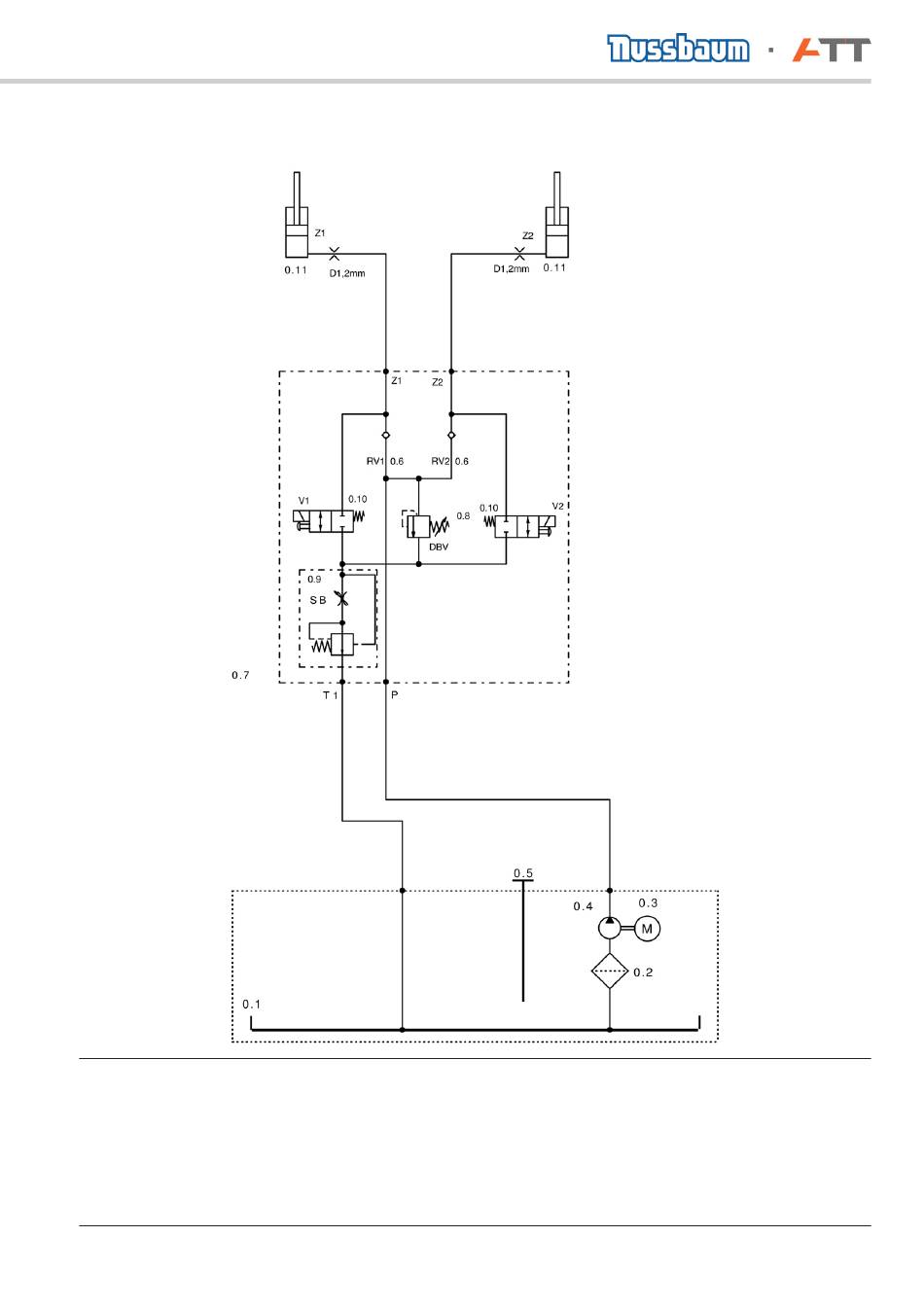

Schema idraulico

0.1 000STA01600 RECIPIENTE DELL'OLIO
0.2 980012 FILTRO DI ASPIRAZIONE
0.3 992658 MOTORE IN BAGNO D'OLIO
3,0 KW 2 POL.
0.4 980141 POMPA AD INGRANAGGI 2,1 CM³
0.5 982186 ASTA DI LIVELLO OLIO
1.0 000JL31150 BLOCCO CPL.
1.1 155211 VALVOLA LIMITATRICE DI
OPI_SPRINTER MOBIL 2500-3000 - HYMAX PRO 2500-3000_V2.1_DE-EN-FR-ES-IT
PRESSIONE
1.2 982070 2/2 VALVOLA A SEDE
1.3 983700 VALVOLA ANTIRITORNO
1.4 982602 VALVOLA DI REGOLAZIONE
CORRENTE
0.11 025SPB42001 CILINDRO
9025SPB01491 FLESSIBILE IDRAULICO
