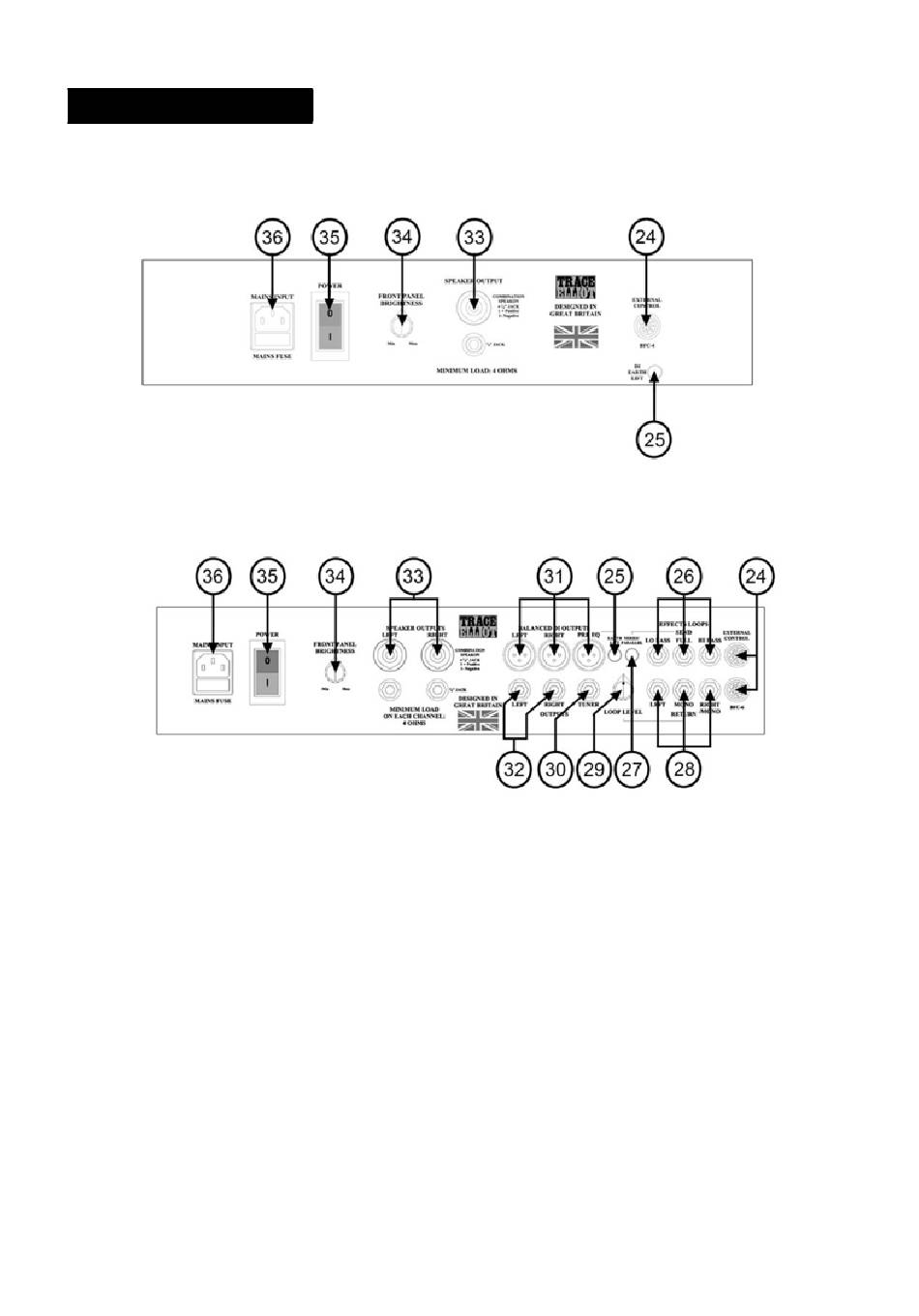

リアパネル各部の機能
注意 ： 7バンドシリーズと 12 バンドシリーズのモデルによっては、 リアパネルが上記の参照図とは若干異なる場合があります。
(24) 外部コン トローラー用 8 ピン DIN 端子 BFC － 4 （ 7 バンドシリーズ） 、 BFC－ 6 （ 12 バンドシリーズ
アンプ本体に付属するフッ トコントローラーを接続する端子です。 フッ トコントローラーは電源を入れる前に接続しておい
い。 プラグが端子部にしっかりと差し込まれているかどうか、 アンプとフッ トコントローラーの両方を点検してく ださい。
7バンドシリーズには、 プリシェイプ、 グラフィックイコライザー、 コンプレッサー、 ミュートの4 つの機能を操作できる 4 連式フッ トコン
トローラー （BFC－4） が付属しています。
12 バンドシリーズには、 プリシェイプ、 バルブ、 グラフィ ックイコライザー、 コンプレッサー、 ループ、 ミュートの 6 つの機能を操作できる
6 連式フッ トコントローラー （BFC－6） が付属しています。
どちらのフッ トコントローラーでも、 搭載されている LED は、 すべてフロントパネルの LED と同じように作動します。
アンプに電源が入っている状態でフッ トコントローラーを取り外し、 再度接続すると、 フロントパネルの設定とは異なる設定が表示さ
れることがあります。
162
7バンドシリーズ
12バンドシリーズ
