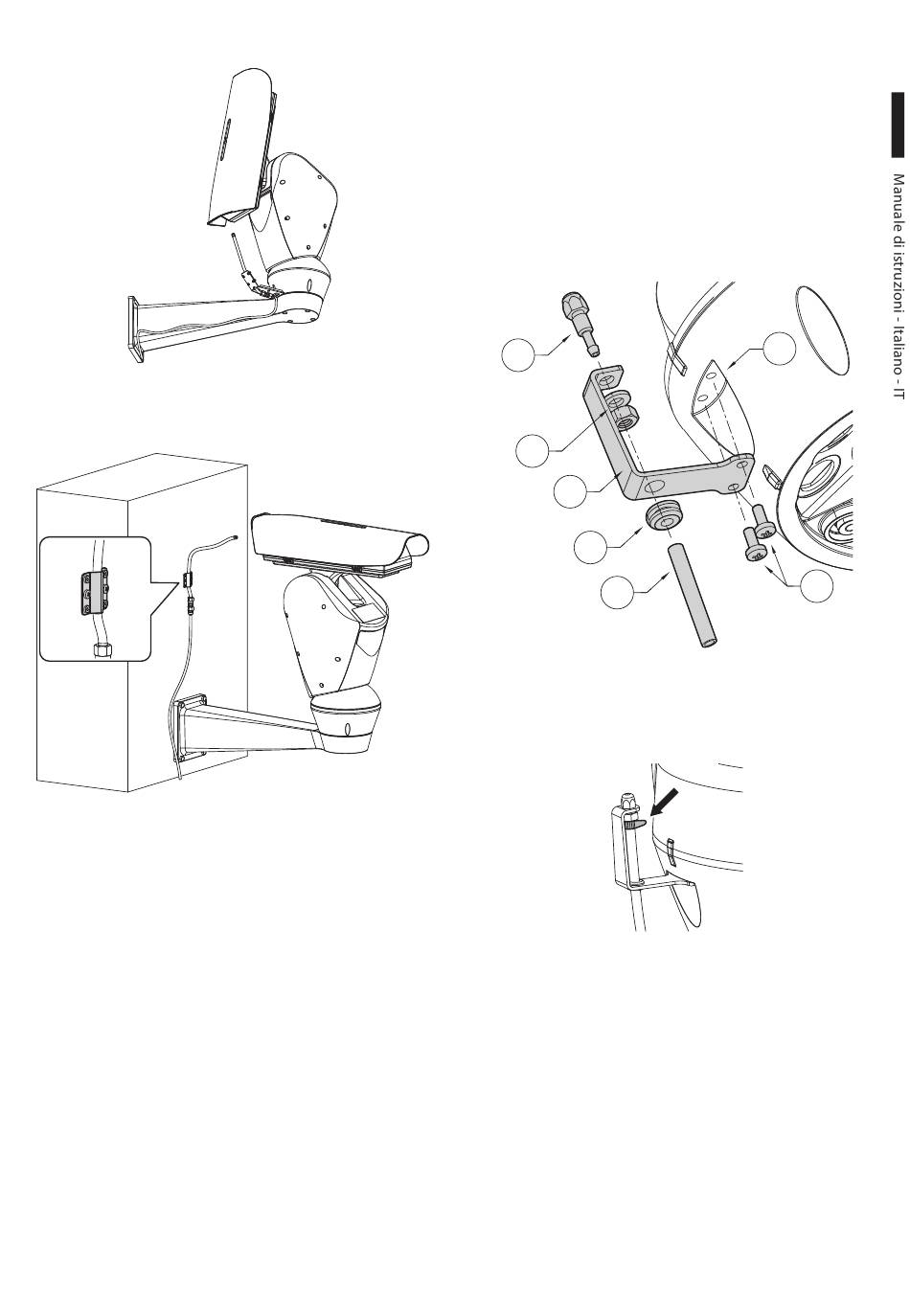

6.1.6.1 Esempi di installazione
Fig. 18
Esempio di installazione con staffa a parete.
Fig. 19
Tubo fissato alla parete tramite la piastrina.
MNVKWASPT_1426_IT
6.1.7 Installazione del lavavetro (ULISSE
COMPACT)
Posizionare la staffa del sostegno ugello (01)
nell'apposito scanso previsto sulla base (02) e fissarla
con le 2 viti (03). Smontare l'ugello (04) dal tubo
fornito in dotazione. Posizionare l'ugello e fissarlo
con rondella e dado (05). Montare il gommino (07)
sul foro inferiore della staffa. Far passare il tubo di
mandata (06) attraverso il gommino e collegarlo
all'ugello.
04
05
01
07
06
Fig. 20
Fissare il tubo di mandata con la fascetta in
dotazione.
Fig. 21 Posizione di lavaggio finale.
Per attivare l'impianto di lavaggio fare riferimento al
manuale del brandeggio.
02
03
