7.1.4 Connexion de la carte secondaire
des connecteurs

7.1.4.1 Description de la carte secondaire

DESCRIPTION DE LA CARTE
Connecteur Fonction
J1 Connecteur Ethernet
J4 Connecteur relais et alarme
Tab. 3
J4
J1

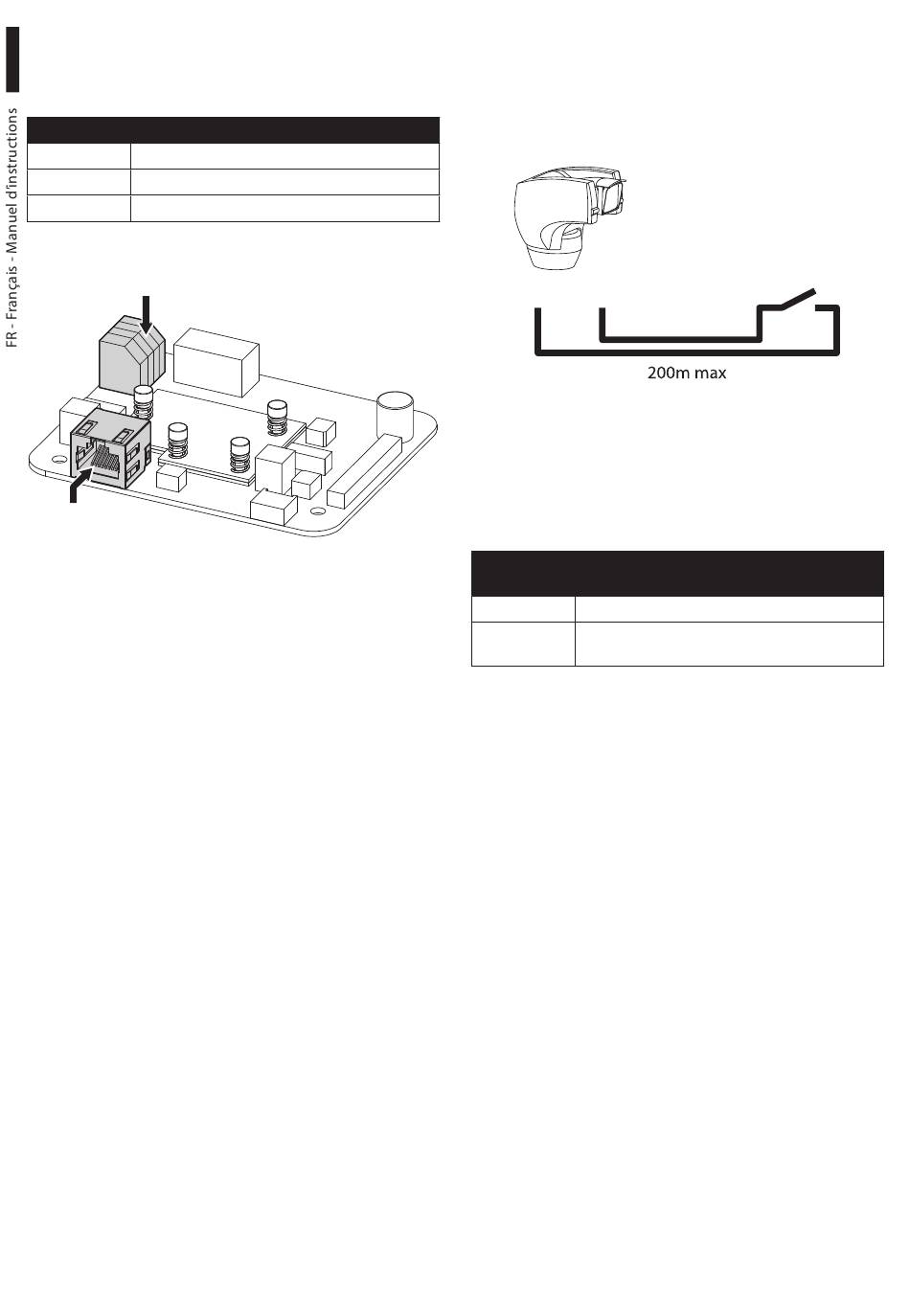

Fig. 13 Carte alarmes, relais et sortie vidéo HD IP.
16
7.1.4.2 Connexion des entrées de l'alarme
Dans le cas d'une alarme à contact propre, effectuer
la connexion comme indiqué sur l'image.
Les contacts des alarmes sont présents sur le
connecteur J4.
A G
Fig. 14
Le contact sec peut être de type NO (normalement
ouvert) ou encore NC (normalement clos).
Pour de plus amples détails sur la configuration et sur
l'utilisation des alarmes, se référer à le chapitre relatif
(9.2.10 I/O Digitaux, page 28).
BRANCHEMENT DES ENTRÉES D'ALARME, DE
L'INTERRUPTEUR CRÉPUSCULAIRE ET DES RELAIS
Borne Description
A, G Entrée d'alarme auto-alimenté qui concernent
G
Tab. 4
Toutes les alarmes ont une portée d'environ 200m,
réalisable avec un câble non blindé d'une section
minimale de 0.25mm² (AWG 24).
Contact sec
