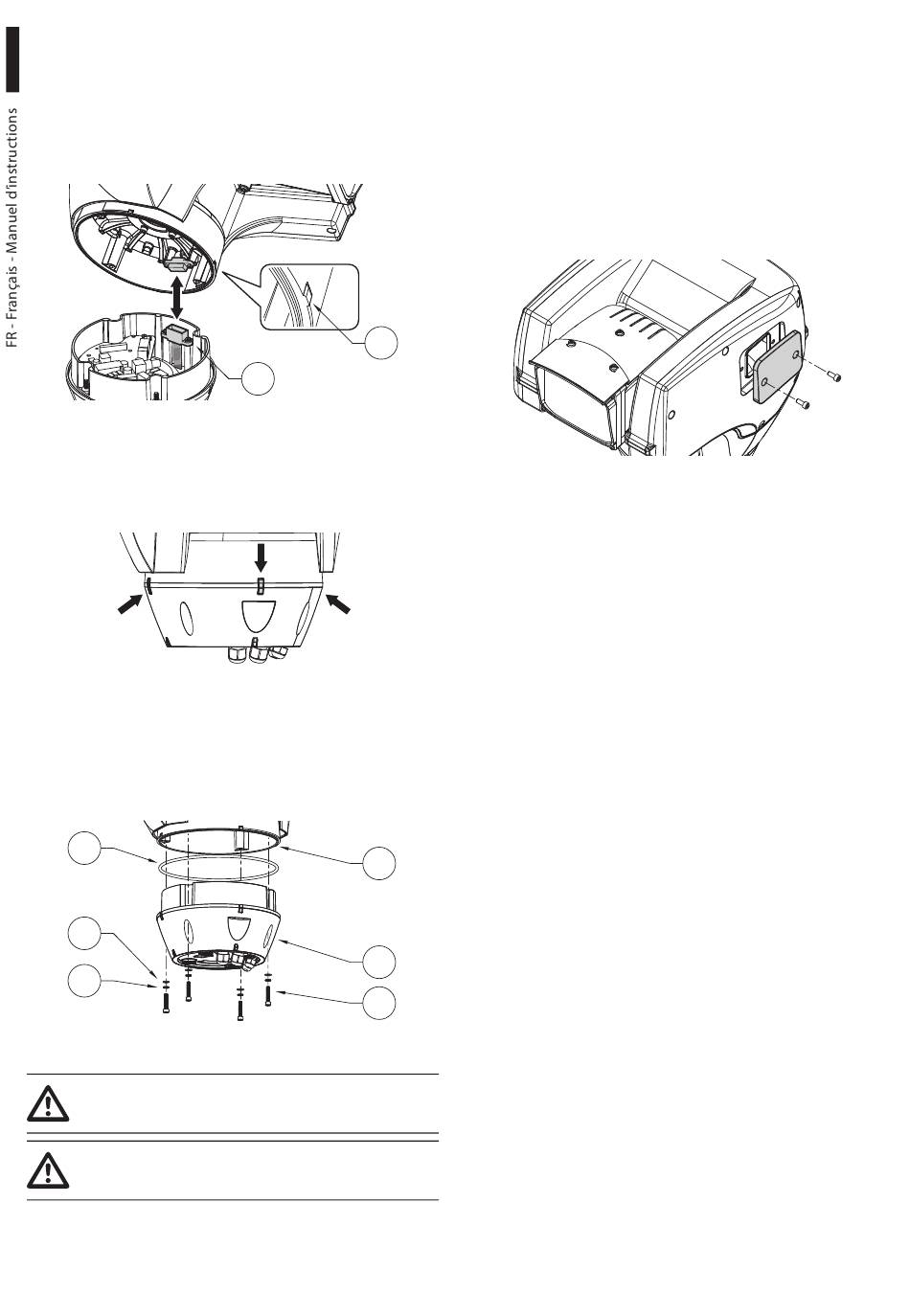

7.1.5 Fixation du corps supérieur
Orienter le connecteur autocentrant (01) de l'unité
supérieure. Orienter la saillie latérale (02) dans le sens
de vision frontale de la caméra. Positionner l'unité
supérieure sur la base selon l'orientation représentée
sur la figure.
Fig. 16
Les saillies latérales sur la base et sur l'unité
supérieure sont ainsi alignées dans la seule position
possible.
Fig. 17
Fixer l'unité supérieure (01) à la base (02) au moyen
des vis de fixation (03), les rondelles dentées (04) et
les rondelles plates (05). Contrôler la présence et l'état
de la garniture de la base (06).
06
05
04
Fig. 18
Appliquer sur les trous des vis un produit de
freinage du filet du type Loctite 243®.
Faire attention pendant la fixation. Couple de
serrage: 4Nm.
18
02
01
01
02
03
7.2 Configuration du matériel
7.2.1 Ouverture du volet de
configuration
Avant mettre le dispositif sous tension le configurer
au moyen des DIP-switch présents à l'intérieur du
compartiment de la base. Ouvrir le panneau de
configuration en desserrant les vis comme illustré en
figure.
Fig. 19
