6.4 Подготовительная работа
перед установкой
6.4.1 Установка кронштейна
В наличии разные типы кронштейнов (10
Аксессуары, страница 31). Выберите наиболее
подходящий для монтажа и следуйте всем
указаниям, приведенным в данном разделе.
Обратите особое внимание на системы
крепления аппаратуры. Если аппаратура
должна крепится к бетонной поверхности,
необходимо использовать дюбели с
минимальным номинальным моментом
вытяжения по 300dN каждый. Если
поверхность металлическая, используйте
винты с минимальным диаметром 8
mm и соответствующей длины. Система
креплений должна выдерживать вес,
не менее чем 4-кратно превышающий
вес самой аппаратуры, в том числе
поворотного устройства, объектива и
телекамеры.
Устройство должно устанавливаться
в вертикальном положении Каждое
альтернативное расположение может
ухудшить характеристики аппаратуры.
6.4.2 Прохождение кабелей
Соединительные кабели не должны
быть доступными извне. Во избежание
случайного выскальзывания из-за
избыточного веса кабели должны быть как
следует прикреплены к поддержка.
Используемые кабели должны
соответствовать типу установки.

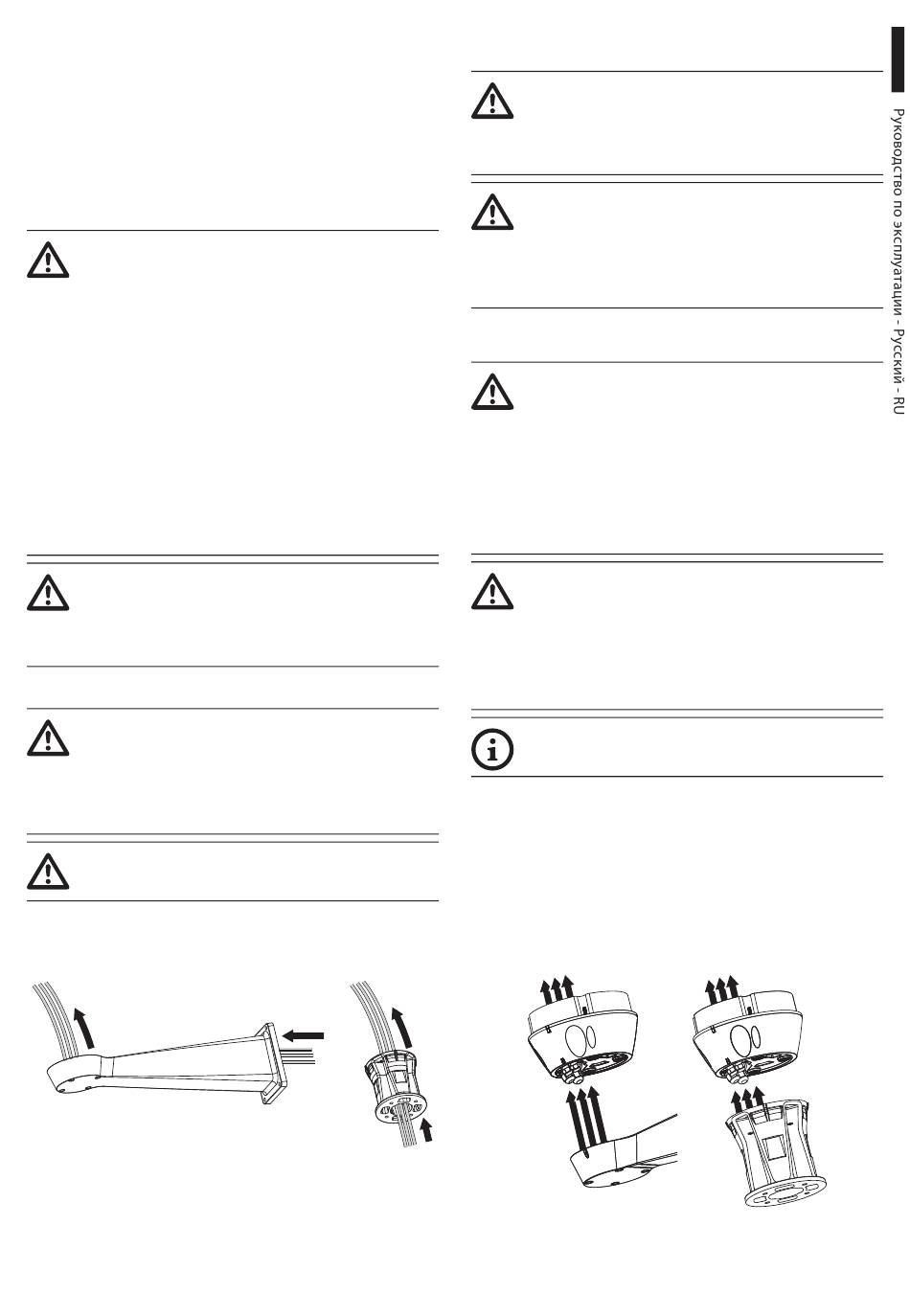

Уложите кабели внутри кронштейна так, чтобы они
выходили наружу примерно на 50cm.
50cm
Рис. 6
MNVCUCHD_1511_RU
7 Сборка и установка
Монтаж и установка оборудования
должны выполняться только
квалифицированным для этого
персоналом.
Это изделие класса А. В жилом секторе
данное изделие может вызывать
радиопомехи. В данном случае от
пользователя может потребоваться
принятие соответствующих мер.
7.1 Монтаж
Ни в коем случае не вносить изменений
и не выполнять подключений, не
предусмотренных данным руководством.
Несоблюдение инструкций,
предоставленных в руководстве и
касающихся соединений, может привести
к созданию серьезных опасных ситуаций
для персонала и установки.
Не заменять уже имеющуюся на
оборудовании кабелепроводку.
Несоблюдение данной инструкции может
привести к созданию серьезных опасных
ситуаций для персонала и установки, а
также к аннулированию гарантии.
Сохранить схему соединений для
возможного последующего обращения.
7.1.1 Подключение к кабелям
основания
Уложите кабели в кабельные муфты и,
удерживая основание на расстоянии около
20cm от кронштейна Затяните кабеледержатели.
Кабельные муфты подходят к кабелям, имеющим
диаметр от 5mm до 10mm.
50cm
Рис. 7
