17 Montageflansch
18 Fußpedal
19 Standby-Schalter
20 Nr1 konische Hülse
21 Stahlring Nylon Darm
22 Schnellspannmutter
23 Gewichtsklebevorrichtung
24 Laser-Markierung
25 Radabdeckung Befestigung
Tabelle 2: Einzelteile der Reifenwuchtmaschine

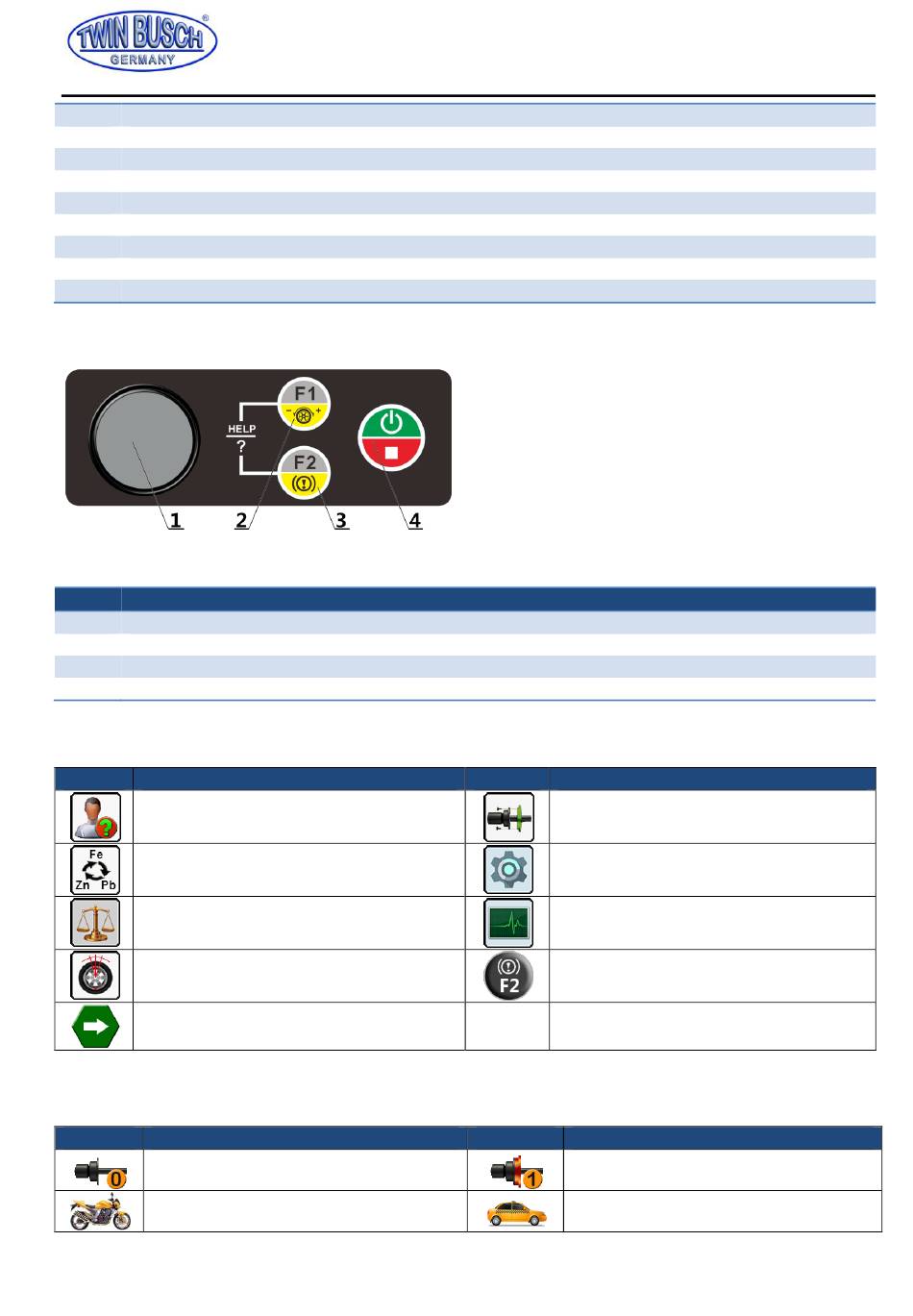

6.2. Bedienfeld

Abbildung 2: Bedienfeld der Reifenwuchtmaschine
Nr. Beschreibung
1 Drehknopf
2 F1 / automatisches Positionieren ein
3 F2 / elektrische Bremse ein/aus
4 Start / Stop
Tabelle 3: Tastenbelegung Bedienfeld

6.3. Symbolbeschreibung

Symbol Beschreibung
Auswahlknopf für mehrere Benutzer. Drücken Sie diese
Taste, um von Benutzer1 bis Benutzer 4 zu wechseln.
Gewichtsart-Auswahltaste. Drücken Sie diese Taste, um
einen anderen Gewichtstyp auszuwählen
Kalibrierungstaste. Kalibrierprogramm mit dieser Taste
aufrufen.
Balance-Bremstaster
Eingabeaufforderung: Drücken Sie diese Taste, um den
Messbildschirm aufzurufen
Tabelle 4: Symbolbeschreibung Hauptbildschirm-Tastenfunktionen
Symbol Beschreibung
Es ist kein Zubehör installiert.
Der aktuelle Status ist der Motorrad-Modus
Handbuch Reifenwuchtmaschine TW F-97
Symbol Beschreibung
Zubehörauswahl-Taste. Drücken Sie diese Taste, um das
entsprechende Zubehör auszuwählen
Schaltfläche Einstellungen. Geben Sie die Einstellungen
mit dieser Schaltfläche ein.
Testknopf. Drücken Sie diese Taste, um das
Testprogramm aufzurufen.
Eingabeaufforderung: Drücken Sie die F2-Taste, um die
Sperre aufzuheben.
Symbol Beschreibung
Zubehör Nr. 1 wird verwendet.
Der aktuelle Status ist der PKW-Modus
