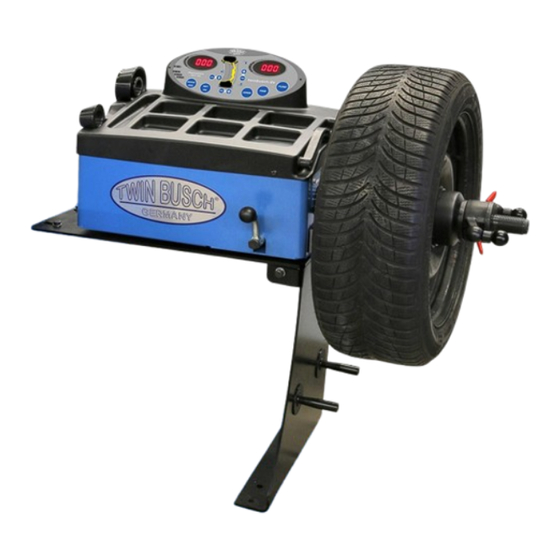

Twin Busch TW F-100 Installation, Bedienung Und Wartung

Reifenwuchtmaschine
Vorschau ausblenden Andere Handbücher für TW F-100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Twin Busch TW F-100

Inhaltszusammenfassung für Twin Busch TW F-100

  • Seite 2 TW F-100_Reifenwuchtmaschine_Handbuch_de_01_20190529...

  • Seite 3: Inhaltsverzeichnis

    1. Einführung ..............................1 2. Spezifikationen und Funktionen ......................1 2.1 Spezifikationen ............................. 1 2.2 Funktionen ............................1 2.3 Arbeitsumgebung ..........................1 3. Der Aufbau des Dynamik-Ausgleichs ....................2 3.1 Mechanischer Abschnitt ........................2 3.2 Elektrische Anlage ..........................2 4. Installation des Dynamik-Ausgleichs ..................... 3 4.1 Öffnen und Überprüfen .........................
  • Seite 4 14. Wartung ..............................19 14.1 Die tägliche Wartung von nicht-Fachleuten..................19 14.2 Die Wartung durch Fachleute ......................19 15. Codeliste für Fehler ..........................20 16. Ausführliche Zeichnung ........................21 17. Ersatzteilliste ............................22...

  • Seite 5: Einführung

    Unterschiedliche Balancierungs-Modi können dafür sorgen, dass Gegengewichte anhaften, anklemmen oder verborgen sind; Intelligente Selbstkalibrierung; Automatische Fehlerdiagnose und Schutzfunktion; Bei unterschiedlichen Felgen, Stahlbauten und Aluminium-Legierungen verwendbar; 2.3 Arbeitsumgebungen Temperatur: 5-50 °C； Höhenlage: ≤ 4000 m; Luftfeuchtigkeit: ≤ 85 % Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 6: Der Aufbau Des Dynamik-Ausgleichs

    2. Die Geschwindigkeitsüberprüfung und die Positionierungsanlage besteht aus einem Getriebe und einer opto-elektrischen Kupplung. 3. Horizontale und vertikale Drucksensoren Rotations- und Horizontale und vertikale Positionsmessung Drucksensoren Tastatur LED-Anzeige MCU CPU Hauptwelle Stromversorgung Abb 3-1 Elektrische Anlage Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 7: Installation Des Dynamik-Ausgleichs

    Position der Installationslöcher (Unteransicht) 4.3 Installation der Gewindestange Installieren Sie die Gewindestange an der Hauptachse mit der M10 x 150 Sechskantschraube und ziehen Sie diese fest. (Siehe Abb. 4-1) Abb. 4-1 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 8: Kontrollfeld Led Und Funktionstasten Der Led-Anzeige

    14 Anzeige der Optimierung 15 Anzeige des ALU-S-Modus 16 Anzeige des Splits HINWEIS: Bedienen Sie die Tasten nur mit den Fingern. Verwenden Sie dazu nicht die Pinzette des Gegengewichts oder andere spitze Gegenstände. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 9: Die Funktion Der Wichtigsten Tasten Und Tastenkombinationen

    1. Nachdem Sie entweder Gramm oder Unzen ausgewählt haben, bleibt die Einstellung gespeichert, wenn Sie die Anlage abschalten. 2. Wenn Sie als Einheit der Felgenbreite und des Durchmessers mm auswählen, wird dies nach Abschalten der Anlage nicht gespeichert. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 10: Installation Und Demontage Des Rads

    6.3.2 Fixieren Sie das Rad und nehmen Sie es dann von der Hauptachse herunter. Abb 6-1 Abb 6-2 HINWEIS: Schieben Sie das Rad nicht über die Hauptachse, damit diese während der Montage und Demontage des Rads nicht beschädigt wird. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 11: Eingabemethoden Der Felgen- Und Ausgleichsdaten

    Position alle leuchten (Abb. 5-1 (10)), an der 12 Uhr-Position der Innenfelge, hängen Sie Gewichte entsprechend des Wert an, der auf der linken Anzeige angezeigt wird. (Abb. 7-3). Drehen Sie dann langsam das Rad, wenn die Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 12: Statischer (St) Wuchtmodus - Dateneingabe Und Wuchtbetrieb

    Anzeige dargestellt wird. Drehen Sie das Rad erneut manuell, wenn die Anzeige „RUN ---“ anzeigt, lassen Sie das Rad los, damit es sich drehen kann. Wenn die Anzeigen auf beiden Seiten an sind, hält das Rad an und der Ausgleich ist abgeschlossen. Abb. 7-6 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 13: Alu-1 Dateneingabe Und Wuchtbetrieb

    ---“ anzeigt, lassen Sie das Rad los, damit es sich drehen kann. Wenn die Anzeigen auf beiden Seiten an sind, hält das Rad an und der Wuchtvorgang ist abgeschlossen. Abb. 7-8 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 14: Alu-3 Dateneingabe Und Wuchtbetrieb

    Messen Sie den Felgendurchmesser der aI-Position, drücken Sie [d-] oder [d+], um den dl-Wert einzugeben. Messen Sie den Felgendurchmesser der aE-Position, drücken Sie [FINE] und [d-] oder [d+], um den dE-Wert einzugeben. Abb. 7-8 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 15: Gegengewichtsplit Und Versteckter-Stab-Modus

    Auswuchtungstests mehr durchgeführt werden. Der Nutzer muss lediglich [SET] drücken, damit das System den Unwuchtwert mit den neuen Daten erneut berechnet. Drücken Sie im Interface, indem das Ungleichgewicht angezeigt wird auf [SET] um die aktuellen Daten der Felge aufzurufen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 16: Optimierung Des Ungleichgewichts

    Drehen Sie das Rad erneut langsam von Hand. Wenn beide Enden in der mittleren Position sind, blinken die Leuchten auf (Abb. 8-4). Markieren Sie die Position mit Kreide auf der Felge. Abb. 8-4 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 17 Sie das Rad schnell, um dessen Ausgeglichenheit zu prüfen. Wenn das Rad anhält, zeigt die Anzeige die Abb. 8-1 an. Folgen Sie den Anweisungen unter 8-1. Drücken Sie auf [SET], um den Betrieb einzustellen Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 18: Selbstkalibrierung Des Dynamik-Ausgleichs

    Wenn Sie eine Selbst-Kalibrierung durchführen, müssen die eingegebenen Daten der Felge korrekt sein und das 100 Gramm-Gegengewicht muss stimmen, da sonst das Ergebnis der Selbstkalibrierung verfälscht wird. Eine falsche Selbstkalibrierung verschlechtert die Genauigkeit der Reifenwuchtmaschine. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 19: Umrechnung Von Gram Nach Unzen

    Einstellung. Der Standardwert ist Stufe 4. Mit den Tasten [b-] und [b+] können Sie die Stufe verändern. Drücken Sie [a+], um die aktuelle Einstellung zu speichern, und um zum nächsten Schritt überzugehen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 20: Umrechnung Von Zoll Nach Millimeter

    ZOLL eingestellt ist, OFF bedeutet MM. Drücken Sie [b-] oder [b+], um zwischen EIN und AUS hin- und her zu schalten. Drücken Sie [a+], um die aktuelle Einstellung zu speichern und um die Funktion zu verlassen. Abb. 11-4 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 21: Selbsttestfunktion Der Maschine

    Drücken Sie gemäß 12.2 auf [a+], um zu beginnen (Abb 12-2). Drücken Sie dann vorsichtig auf die Hauptwelle. Wenn alles ordnungsgemäß funktioniert, sollten sich die Werte auf der Anzeige verändern. Drücken Sie zum Verlassen [a+] oder [SET]. Abb 12-2 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 22: Fehlerbehebung

    6 Uhr-Position befindet, liegt das Problem bei der Ausgleichsvorrichtung. Falls der Wert 100 Gramm beträgt, verwenden Sie dieselbe Methode wie bei der Überprüfung innen. Überprüfen Sie, ob das Gewicht 100 Gramm beträgt und auf 6 Uhr steht. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 23: Wartung

    6. Ziehen Sie Mutter Nr. 2 an der Hauptachse und der Seite des Schranks an und ziehen Sie Mutter Nr. 3 Handfest an. 7. Ziehen Sie Mutter Nr. 4 Handfest und Nr. 5 fest an. 14.2.3 Der Austausch der Platine und der Bauteile darauf sollte von Fachleuten durchgeführt werden. Abb. 14-1 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 24: Codeliste Für Fehler

    2. Fehler an der Stromversorgung der 2. Stromversorgungsplatine Platine auswechseln 3. Fehler an der Computerplatine 3. Platine auswechseln 4. Fehler am Positionssensor 4. Positionssensor auswechseln 5. Verbindung nicht geschlossen 5. Kabelverbindungen überprüfen Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 25: Ausführliche Zeichnung

    16. Ausführliche Zeichnung 100-315 100-312 100-315 100-317 800-7 800-5 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...

  • Seite 26: Ersatzteilliste

    S-131-000010-0 Sensorenbaugruppe B-010-060161-0 Schraube 100-317 P-100-070000-0 Schraube P-100-170000-0 Kunststoffbuchse PX-110M-020600-0 Basisplatine P-100-520000-0 Feder B-014-080301-0 Schraube P-100-170000-A Kunststoffbuchse PX-110M-020700-0 Stütze P-100-210000-0 Feder 800-5 P-000-009002-0 ABS Unterlegscheibe Y-004-000070-0 Abgestufter Streifen 800-7 P-000-009000-0 Werkzeugaufhängung Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 27 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 28 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
