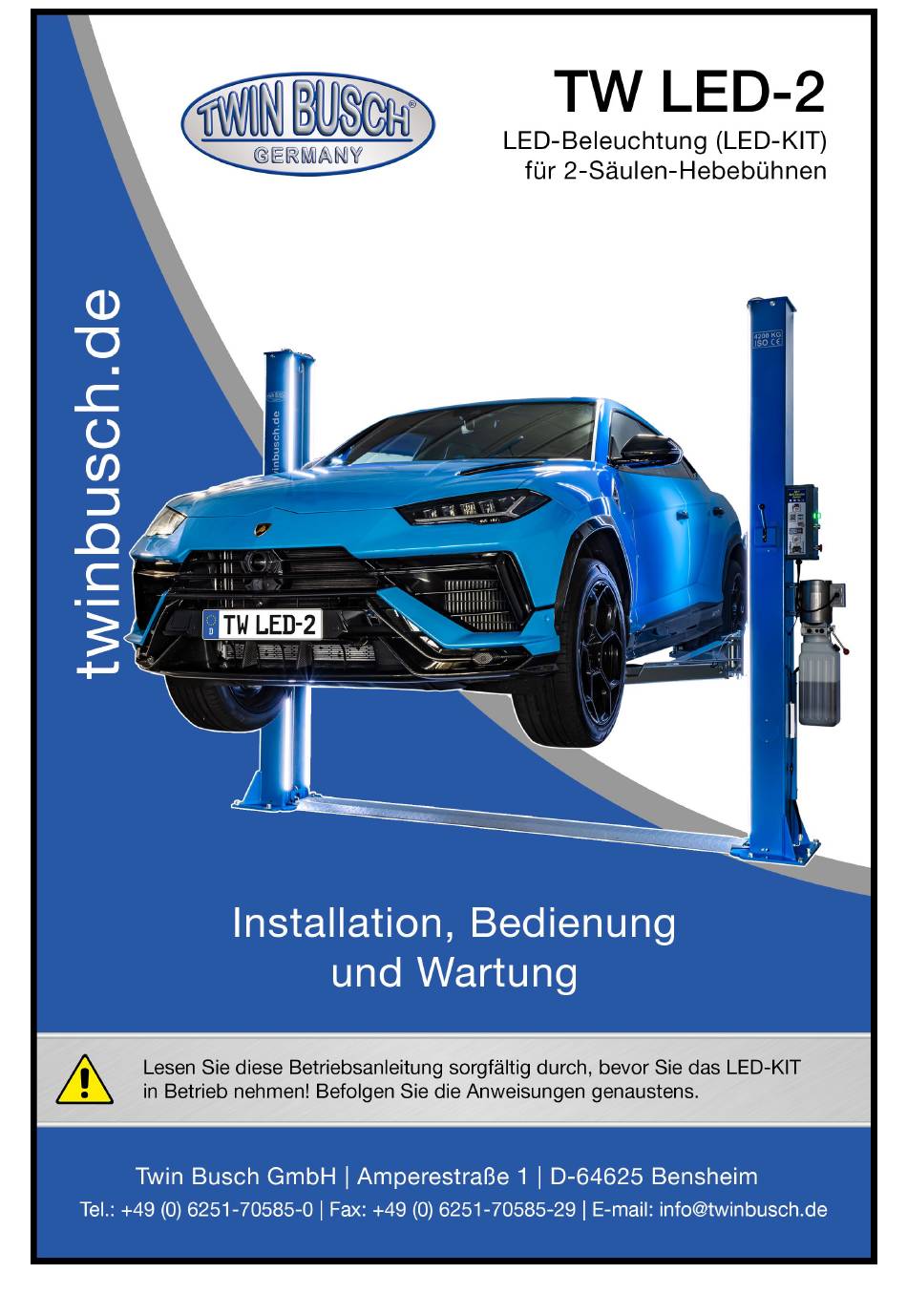

- Seite 1 Handbuch LED KIT TW LED 2 TWLED_2_LED_KIT_Handbuch_de_00_20231116.pdf Stand -00, 16.11.2023...
-
Seite 2: Inhaltsverzeichnis
Handbuch LED KIT TW LED 2 Inhaltsverzeichnis Allgemeines ............................1 Identifikation der Gebrauchsanleitung....................1 Technische Daten ..........................1 Photometrische Daten ......................... 2 Lieferumfang ............................2 Installation ............................3 Steuerung der Fernbedienung ......................5 7.1 Verbindung von Fernbedienung und Controller ................... 5 7.2 Bedienung der Lichtfarbe .......................... -
Seite 3: Allgemeines
Die LED-Bänder werden ganz einfach an den magnetischen Rückseiten an jeder Hubsäule befestigt – ganz ohne Bohren oder Schrauben. Passend für folgende Modelle, auch jederzeit nachrüstbar: TW242M, TW242M-G, TW242M-FZ, TW242A, TW242A-G, TW242A-FZ, TW242E, TW236M, TW236PE, TW242PE, TW250, TW260 2. Identifikation der Gebrauchsanleitung Gebrauchsanleitung TW LED-2 Twin Busch GmbH, Ampérestraße 1, D-64625 Bensheim Telefon:... -
Seite 4: Photometrische Daten
Handbuch LED KIT TW LED 2 4. Photometrische Daten LED Typ RGBW Lichtstrom rot 100 Lumen pro m grün 280 Lumen pro m blau 60 Lumen pro m weiß 790 Lumen pro m R+G+B+W 1230 Lumen pro m Wellenlänge rot 620 nm grün 525 nm blau 470 nm Farbtemperatur... -
Seite 5: Installation
Handbuch LED KIT TW LED 2 6. Installation Untersuchen Sie die äußere Verpackung auf äußere Beschädigungen oder Anzeichen von unsachgemäßer Handhabung während des Transports. Öffnen Sie die Verpackung sorgfältig und überprüfen Sie den Inhalt auf Vollständigkeit. Vergewissern Sie sich, dass alle im Lieferumfang aufgeführten Komponenten vorhanden sind (siehe 5. - Seite 6 Handbuch LED KIT TW LED 2 7. Wiedereinsetzen des Überfahrblechs - Setzen Sie das Überfahrblech wieder ein. 8. Führung der oberen Anschlüsse durch die Säule - Führen Sie die oberen Anschlüsse der Leuchtbänder auf der Hauptseite durch das linke Loch in die Säule.
-
Seite 7: Steuerung Der Fernbedienung
Handbuch LED KIT TW LED 2 7. Steuerung der Fernbedienung 7.1 Verbindung von Fernbedienung und Controller 1. Anschluss der LED-Leuchtbänder - Schließen Sie die LED-Leuchtbänder, den Controller und das Netzteil an. Dies sollte im ausgeschalteten Zustand erfolgen, um eine sichere Installation zu gewährleisten. 2. -
Seite 8: Bedienung Der Lichtfarbe
Handbuch LED KIT TW LED 2 7.2 Bedienung der Lichtfarbe Die oberen Tasten dienen zur Steuerung der RGB-Beleuchtung, bei der weißes Licht (W) durch die Mischung von Rot (R), Grün (G) und Blau (B) erzeugt wird. Die Tasten auf dem weißen Hintergrund im mittleren Bereich sind für die Kontrolle des 6000K-Weißlichts vorgesehen. - Seite 9 Notizen...
- Seite 10 Notizen...
- Seite 11 Notizen...
