Inhaltszusammenfassung für Twin Busch TW X-11

  • Seite 2 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 3: Inhaltsverzeichnis

    Bedienung der Maschine / Steuerung Funktionstests Bedienung der Pedaleinheit / Hinweis zum Montagkopf Reifenmontage 13-16 Abdrücken des Reifens Aufspannen des Reifens Demontage des Reifens Montage des Reifens Lagerung Wartung Fehlersuche Ersatzteile/ Zeichnungen/ Schaltplan 20-30 rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 4: Einleitung/Einsatzbereich

    Den vom Hersteller vorgeschriebenen Reifendruck nicht überschreiten. Wird der Druck überschritten, kann der Reifen explodieren und schwere Körperverletzungen als auch den Tod des Bedieners verursachen. Hände und Körper während des Reifenaufpumpens fernhalten. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 5: Technische Daten

    Technische Daten TW X-11 10“ bis 21“ Spannbereich außen 12“ bis 24“ Spannbereich innen 41“ (1040 mm) Rad (max.) 14“ (355 mm) Felgenbreite (max.) Abdrückkraft 2500 kg Druckluftanschluss 8-10 bar Stromversorgung 230 V oder 400 V Antriebsleistung 1,1 KW Geräuschpegel <70 dB...
  • Seite 6: Übersichtsbild / Bezeichnungen

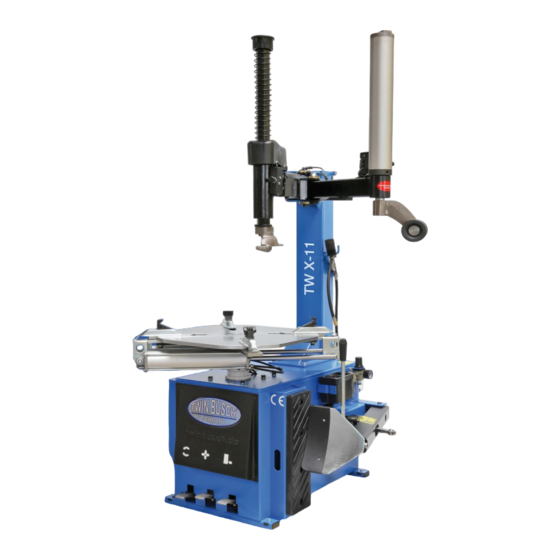

    A Montagearm-Verstellung Ablage Montageeisen B Schwingarm K Gummiauflage C Montagekopf L Abdrückschaufel D Hauptsäule M Reifenniederdrücker E Spannbacke N Zylinder F Drehteller G Montage-Drehrichtungspedal H Spannbackenpedal Abdrücker-Pedal rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 7: Aufbauanleitung

    Aufbauanleitung TW X-11 Maschine auspacken und alle mitgelieferten Teile kontrollieren. Die Hauptsäule montieren und mit den im Lieferumfang mitgelieferten Muttern befestigen. Halten Sie die Hex-Stange (Sechskantstange) fest und entfernen Sie die Schraube und das Sicherheitsblech. Anschließend Abdeckung, Feder und Anschlagkappe montieren.
  • Seite 8 Hilfsarm und Druckzylinder montieren, Inbusschrauben wieder festziehen. Luftleitungen zusammenstecken und wie in den Abbildungen gezeigt, befestigen. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 9: Pneumatische Verbindung Und Elektrische Verbindung

    Tragen Sie keine Ketten, Armbänder oder lose Kleidung. Unlesbare und fehlende Etiketten müssen sofort ersetzt werden. Verwenden Sie diese Maschine nicht, wenn Warnschilder fehlen sollten. Halten Sie Etiketten frei für den Bediener. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 10: Bedienung Der Maschine / Steuerung

    Spannbacken-Pedal (H), wird verwendet, um die vier Backen (E) auf dem Drehteller zu öffnen oder zu schließen. Abdrücker Pedal (I), wird verwendet, um den Abdrücker (L) zu betreiben. Drehrichtungs-Pedal (G) wird verwendet, um den Drehteller (F) im Uhrzeigersinn / gegen den Uhrzeigersinn zu drehen. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 11: Funktionstests

    Tragen Sie keine lose Kleidung. Tragen Sie immer entsprechende Schutzkleidung, z.B.: Schutzbrille, Montagehandschuhe, Gehörschutz, Gesichtsschutzmaske und Sicherheitsschuhe (S3). Stellen sie sicher, dass Sie die Luft in dem Reifen vollständig abgelassen ist und entfernen Sie alle Radgewichte von der Felge. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 12: Bedienung Der Pedaleinheit / Hinweis Zum Montagkopf

    Reifen-Abdrücker-Pedal: Wird verwendet, um den Abdrückarm zu steuern. Montageteller Drehrichtungs-Pedal: Wird verwendet, um den Montageteller im Uhrzeigersinn / gegen den Uhrzeigersinn zu drehen. Der Joystick wird verwendet um den Hilfsarm hoch oder herunter zu steuern (1C). rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 13: Reifenmontage

    Achtung: Halten Sie Ihre Hände nicht unter das Rad beim spannen des Rades. Das Rad von außen klemmen (Rad-Durchmesser von 10" bis 21"). Das Rad von innen klemmen (Rad-Durchmesser von 12" bis 24"). rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 14: Demontage Des Reifens

    Mit dem Montageeisen in Position gehalten, wie in obiger Abbildung gezeigt, drehen Sie den Drehteller im Uhrzeigersinn durch vollständiges Drücken des Drehrichtungspedals. Fahren Sie fort, bis der Reifen vollständig von der Felge getrennt ist. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 15: Montage Des Reifens

    Drücken Sie das Spannbacken-Pedal, und entfernen Sie das Rad von dem Drehteller. Hinweis: Der Drehteller dreht sich immer während der Montage oder Demontage im Uhrzeigersinn; Linksdrehend ist nur für die Korrektur. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 16 Felgenhorn anliegt. Prüfen Sie, ob die Kennlinien der Wulste gleichmäßigen Abstand zum Felgenhorn haben. Luft ablassen, Ventileinsatz korrekt einschrauben und auf den für das Fahrzeug vorgeschriebenen Luftdruck aufpumpen. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 17: Lagerung

    Maschine. Reinigen und Ölen Sie alle beweglichen Teile ein. Entleeren Sie das Öl und Wasser aus der Wartungseinheit. Schützen Sie die Maschine vor Staub und Schmutz mit einer Abdeckfolie. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 18: Wartung

    Ventile der Spannklauen und des Reifenabdrückers säubern, entsprechend den folgenden Schritten durchführen: Die Seitenabdeckung des Gehäuses entfernen. Schalldämpferventile des Abdrückers und der Spannklauen abschrauben (Abbildung links/A) Ventile mit Druckluft reinigen (sofern defekt, erneuern). rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 19: Fehlersuche

    Ist falsch eingestellt. des Betriebs. Wartungsanleitung. Pedal kann nicht wieder in seine Rückholfeder ist beschädigt. Rückholfeder ersetzen. Ausgangsposition gebracht werden. Reifenabdrücker kraftlos Ersetzen oder reinigen, Schalldämpferventile verschmutzt. oder zu langsam. nach Wartungsanleitung. rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 20: Ersatzteile/ Zeichnungen/ Schaltplan

    Pneumatik-Zeichnung rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 21 Schaltplan rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 22 200-10 C-200-500000-0 B-027-060401-0 Grounding screw M6x40 C-200-580000-0 Lifting lever 200-14 C-200-510000-0 Bead breaker arm rubber 200-15 C-200-470000-0 Oil-water box B-010-080201-0 Hex socket head bolt M8x20 B-040-081715-1 Flat washer Ø 8*17*1.5 rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 23 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 24 Hex socket head bolt M6×55 221-186 CX-221-090200-0 locking cylinder cover Ø 60 221-187 S-000-052200-0 O- seal Ø52*2 CX-098-030000-0 Pressing arm pin (right) B-001-160001-1 Self-locking nut M16*1.5 221-198 C-221-400000-0 Hex locking board spring rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 25 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 26 Nut M12X7X1.75 221-231 C-221-100500-0 Clamping cylinder barrel 360 S-000-019262-0 O- seal Ø19.6X2.62 Clamping cylinder cover with 200-233 C-200-100300-0 handle S-018-010808-0 Union 1/8-Ø8 B-001-080001-0 Self-locking nut M8 221-236 CW-105-021101-0 Complete clamping cylinder rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 27 Self-locking nut M16*1.5 C-098-600300-0 Bidirectional seal Bead breaker cylinder U-006-000001-2 Guide belt C-098-600100-0 exhaust valve barrel Bead breaker shovel protection 200-370 C-200-070600-0 S-023-010401-6 Muffler cover(optional) B-050-140000-0 Spring washer Ø14 S-010-010408-0 Straight union1/8-Ø8 rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 28 200-480 rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 29 B-004-040001-0 Nut M4 C2-000-103150-0 Power supply cable 200-426 S-060-016000-1 Reverse switch C2-000-205150-0 Motor cable Complete 3-pedals assembly B-010-060201-0 Hex socket head bolt M6×20 200-480 CW-109-020000-0 B-040-061210-1 Flat washer Ø 6X12X1 rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 30 Rotating valve casing 200-532 S-000-059262-0 O-seal 59.9X2.62 200-535 CZ-200-430200-0 Rotating valve mandrel S-035-055080-0 hose 5.5* Ø 8 S-011-010808-0 Straight union1/8-Ø8 B-007-040061-0 Hex socket head bolt M4X6 200-540 CW-016-020000-2 Complete Rotating valve rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 31 Outer hex bolt M8X35 B-004-080001-0 Nut M8 B-040-082220-1 Flat washer φ8X22X2 C-200-560000-0 Motor rubber washer 200-615 CX-200-340000-2 Motor support CZ-000-205150-0 Motor cable 5×1.0 B-050-080000-0 Spring washer φ8 200-618 C-200-560000-0 Motor rubber buffer rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 32 F9823 F9801 F9805 F9803 F9802 F9804 F9806 F9807 F9809 F9810 F9813 F9816 F9815 F9814 F9818 F9827 F9829 F9830 F9833 F9832 F9831 rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 33 Rubber connection hose S-025-104008-0 Notch nut S-011-010414-1 Straight union 1/4-1/4 B-040-132420-1 Flat washer Ø13 S-030-010400-2 Pressure adjust valve S-012-010408-0 Quick Union 1/4-Ø8 CW-090-000201-0 Complete inflating gun CW-114-020005-0 Complete oil fog maker rem_x-11_de_037619142901134.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 34 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 35 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
  • Seite 36 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
