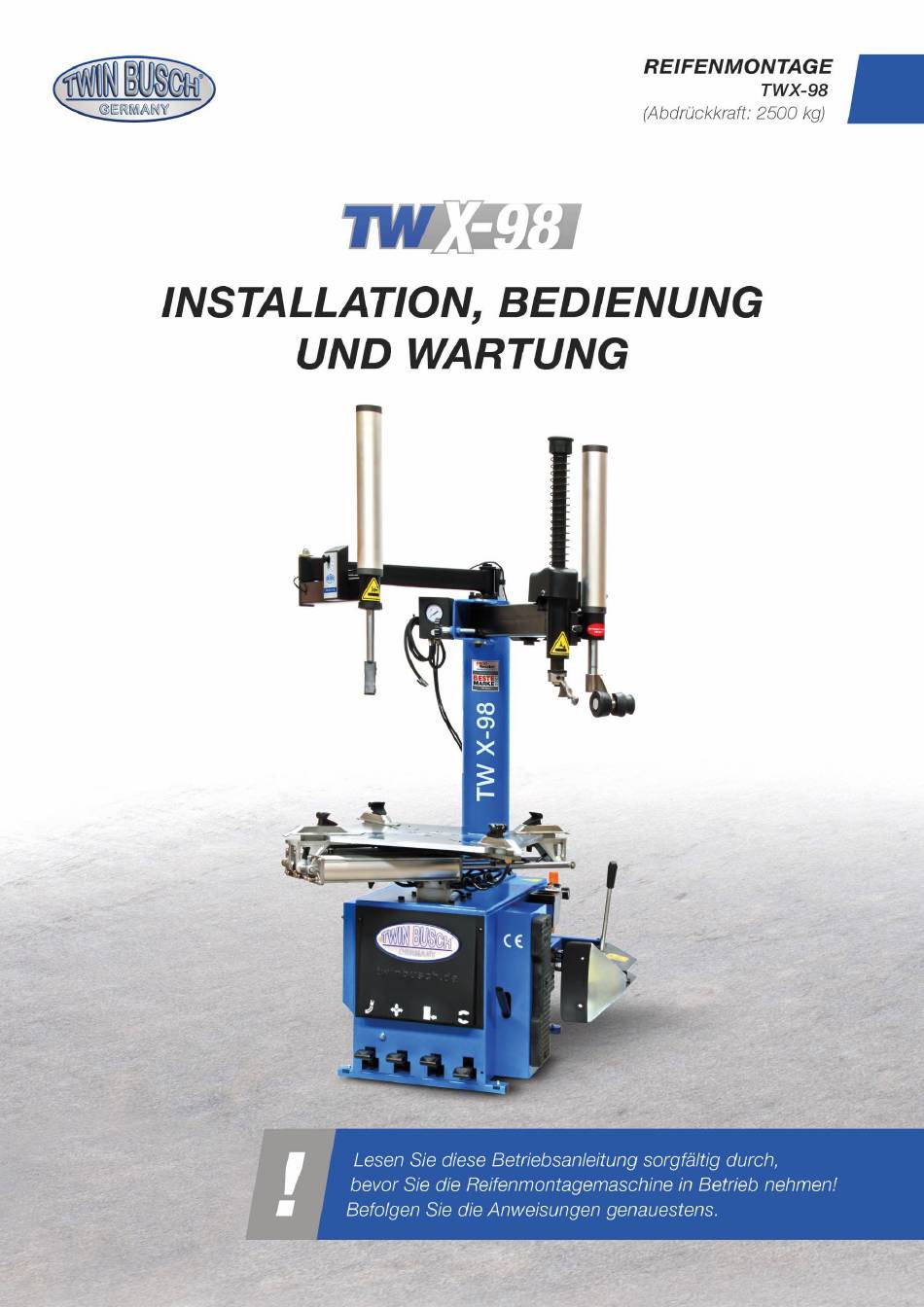

- Seite 1 Betriebsanleitung Reifenmontagemaschine TWX-98 TWX-98_Reifenmontagemaschine_Betriebsanleitung_de_00_20240920.pdf Version: -00, 20.09.2024...
- Seite 2 Betriebsanleitung Reifenmontagemaschine TWX-98 Inhaltsverzeichnis 1. Allgemeines ............................1 2. Identifikation der Betriebsanleitung ....................... 1 3. Technische Daten ........................... 2 4. Modifikation des Produktes ........................2 5. Sicherheitsbezogene Informationen ......................2 5.1 Sicherheitshinweise ............................. 2 6. Übereinstimmung mit dem Produkt ......................4 7.
- Seite 3 Betriebsanleitung Reifenmontagemaschine TWX-98 Wichtige Informationen: AUFBAU Das Aufbauvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/ZpQU-jKZRf0 oder scannen Sie den QR-Code. PRODUKTVORSTELLUNG Das Produktvorstellungsvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/qVJBR3amGWA oder scannen Sie den QR-Code. TWX-98_Reifenmontagemaschine_Betriebsanleitung_de_00_20240920.pdf Version: -00, 20.09.2024...
- Seite 4 Betriebsanleitung Reifenmontagemaschine TWX-98 TIPS & TRICKS In der Rubrik "Tips & Tricks" zeigen wir Ihnen einfache Lösungen, in Videos, um mit Ihren TWIN BUSCH® Produkten noch effizienter zu arbeiten. Unser Technikspezialist erklärt Ihnen die exakten Handgriffe. https://www.twinbusch.de/product_info.php?products_id=23#horizontalTab4 24/7 Service Center:...
- Seite 5 • Kraftvoller E-Motor für Vor- und Rücklauf • Spannklauen aus Spezialstahl • Hochwertiger Steuerblock zum gefühlvollen Spannen mit Stop-Funktion • Innenteile aus Edelstahl (Vorteil, kein Rost) 2. Identifikation der Betriebsanleitung Betriebsanleitung der TWX-98 Twin Busch GmbH, Ampérestraße 1, D-64625 Bensheim Telefon: +49 6251-70585-0 Telefax:...
- Seite 6 CE-Zertifizierung und die Gültigkeit des Gutachtens durch die unsachgemäße Verwendung. Sollten Änderungswünsche bestehen, so kontaktieren Sie zuvor Ihren Händler oder das fachkundige Personal der Twin Busch GmbH. 5. Sicherheitsbezogene Informationen Lesen Sie die Betriebsanleitung sorgfältig durch, bevor Sie die Reifenmontagemaschine in Betrieb nehmen.
- Seite 7 Betriebsanleitung Reifenmontagemaschine TWX-98 ⋅ Um Unfälle zu vermeiden, muss der Arbeitsbereich aufgeräumt sein. ⋅ Regelmäßige Überprüfung der Maschinenkomponenten auf Beweglichkeit. ⋅ Keine Modifikationen an Teilen ohne Herstelleranweisungen vornehmen. 5.2 Warnhinweise Alle Warnhinweise sind deutlich sichtbar angebracht, um sicher zu gehen, dass der Nutzer das Gerät auf sichere und angebrachte Weise benutzt.
- Seite 8 Betriebsanleitung Reifenmontagemaschine TWX-98 6. Übereinstimmung mit dem Produkt Die Reifenmontagemaschine TWX-11 ist CE-zertifiziert und ist konform mit der Maschinenrichtlinie 2006/42/EC und erfüllt dabei die Norm EN 17347:2001. Siehe auch unter EU-Konformitätserklärung am Ende der Betriebsanleitung. 7. Technische Spezifikation 7.1 Maschinenbeschreibung Joystick Hilfsarm Reifenfüller...
- Seite 9 Betriebsanleitung Reifenmontagemaschine TWX-98 8. Aufbau und Installation 8.1 Vorbereitung vor der Installation Benötigte Werkzeuge und Ausrüstungen: ⋅ Hammer und Gummi-Hammer ⋅ Satz Inbusschlüssel ⋅ Schraubendreher ⋅ Seitenschneider 8.2 Bodenverhältnisse Die Reifenmontagemaschine sollte auf einem ebenen Untergrund aufgestellt werden. 8.3 Aufbauanleitung 1) Entfernen Sie die Verpackung.
- Seite 10 Betriebsanleitung Reifenmontagemaschine TWX-98 Abbildung: Platzierung des Montagearms 7) Montieren Sie den Gummianschlag am Abdrücker. Lösen Sie dazu die Mutter am Abdrücker und setzen Sie den Gummianschlag auf die Stange auf. Schrauben Sie die Mutter wieder auf. Abbildung: Befestigung Gummianschlag 8) Entfernen Sie die vormontierte Schraube am Abdrücker und schrauben Sie den Abdrücker an der Maschine an.
- Seite 11 Betriebsanleitung Reifenmontagemaschine TWX-98 c) Befestigen Sie den Hilfsarm oben am Montagearm. Ziehen Sie die Schrauben wieder gut fest. Abbildung: Hilfsarm d) Entfernen Sie zum Einsetzen des Zylinders die Schrauben. Setzen Sie den Zylinder so ein, dass die Schrauben in den vorgeborten Löchern enden. Beachten Sie, dass die Druckluftanschlüsse nach hinten zur Steuereinheit weisen müssen.
- Seite 12 Betriebsanleitung Reifenmontagemaschine TWX-98 b) Schrauben Sie den Joystick an die Steuereinheit des zweiten Hilfsarms. c) Befestigen Sie nun den zweiten Hilfsarm am Montagearm. Schrauben Sie den Bolzen wieder gut fest. Abbildung: Hilfsarm 2 d) Entfernen Sie zum Einsetzen des Kolbens die Schrauben und setzen Sie den Zylinder mit dem dicken Kolben so ein, dass die Schrauben in den vorgeborten Löchern enden.
- Seite 13 Betriebsanleitung Reifenmontagemaschine TWX-98 Abbildung: Druckluftschläuche 13) Als nächstes verbinden Sie den offenen Schlauch von dem Hilfsarm mit dem Zwischenstück am Montagearm. a) Entfernen Sie die Mutter von dem T-Stück, welches am Montagearm hängt. b) Setzen Sie die Mutter auf das offene Schlauchende am Hilfsarm. c) Verbinden Sie dann das T-Stück mit dem offenen Schlauchende.
- Seite 14 Betriebsanleitung Reifenmontagemaschine TWX-98 14) Verlegen Sie den Schlauch durch die Halterungen nach unten und verbinden Sie den Druckluftschlauch mit der Luftzufuhr unten an der Maschine. Hinweis: Achten Sie darauf, dass der Schlauch oben nicht unter Spannung steht. Abbildung: Druckluftschlauch an der Maschine 15) Montage des Reifenfüller a) Lösen Sie die Verschraubung an der Säule.
- Seite 15 Betriebsanleitung Reifenmontagemaschine TWX-98 Abbildung: Verbindung Druckluftschlauch 17) Setzen Sie die Einstellschraube für den Felgendurchmesser ein. 18) Stellen Sie für den nächsten Schritt die Verbindung zur Druckluft her. 19) Lösen Sie die Verriegelung am Montagearm. Hinweis: Achten Sie darauf, dass die Mutter an dem Verriegelungsmechanismus nicht angezogen ist. 20) Die Mutter am Arretierungsarm sollte um ca.
- Seite 16 Betriebsanleitung Reifenmontagemaschine TWX-98 23) Bei Bedarf setzen Sie die Felgenschoner auf. Drücken Sie diese einfach von oben auf die Greifarme. Abbildung: Felgenschoner auf Greifarme 24) Einrichten des Montagekopf a) Stellen Sie die Verbindung zur Druckluft her. b) Setzen Sie eine Felge mit dem von Ihnen zu bearbeiteten Durchmesser auf. Hinweis: Sollten Sie später einmal mit Felgen arbeiten, die einen deutlich kleineren Durchmesser aufweisen, so wird dann eine Neujustierung empfohlen.
- Seite 17 Betriebsanleitung Reifenmontagemaschine TWX-98 9. Inbetriebnahme 9.1 Sicherheitsvorkehrungen a) Wenn die Sicherheitsvorrichtungen defekt sind oder Auffälligkeiten aufweisen, darf die Maschine keinesfalls in Betrieb genommen werden! b) Kontrollieren Sie alle Verbindungen auf einen festen Sitz und ihre Funktionsfähigkeit. c) Stellen sie sicher, dass Sie die Luft in dem Reifen vollständig abgelassen ist und entfernen Sie alle Radgewichte von der Felge.
- Seite 18 Betriebsanleitung Reifenmontagemaschine TWX-98 9.2.2 Kleiner Hilfsarm Der Joystick wird zur Verstellung der Hilfsrolle verwendet, um das Niederdrücken des Reifens bei der Montage zu gewährleisten. Entriegelungstaster Joystick Kleiner Hilfsarm Hilfsrolle Montagearm Montagekopf 9.2.3 Luftbooster-Funktion Befestigen Sie das Rad auf dem Drehteller (Spannbacken von innen klemmen). Entfernen Sie die Ventilkappe von dem Ventil und drehen Sie den Ventileinsatz heraus.
- Seite 19 Betriebsanleitung Reifenmontagemaschine TWX-98 9.3 Beschreibung der Bedieneinheit Symbol Beschreibung Funktion Betätigen Sie das Reifenfüller-Pedal um den Reifen zu füllen. Komplett Reifenfüll-Pedal durchtreten um Booster-Funktion zu nutzen. Wird verwendet, um die vier Spannbacken- Backen auf dem Drehteller zu Pedal öffnen oder zu schließen. Reifen-Abdrücker- Wird verwendet, um den Pedal...
- Seite 20 Betriebsanleitung Reifenmontagemaschine TWX-98 9.3.1 Abdrücken des Reifens 1. Lesen und verstehen Sie die Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. 2. Um Luft aus dem Reifen vollständig abzulassen, drehen Sie den Ventileinsatz heraus. 3. Schließen Sie die vier Backen auf dem Drehteller, um Verletzungen zu vermeiden. Achtung: Wenn sich die Spannbacken öffnen, kann es zu Verletzungen kommen! 4.
- Seite 21 Betriebsanleitung Reifenmontagemaschine TWX-98 Hinweis: Um den Reifenschlauch nicht zu beschädigen, empfiehlt es sich, diesen Schritt mit dem Ventil etwa 10 cm rechts neben dem Montagekopf angeordnet auszuführen. Mit dem Montageeisen in Position gehalten, drehen Sie den Drehteller im Uhrzeigersinn durch vollständiges Drücken des Drehrichtungspedals.
- Seite 22 Korrektur. 10. Fehlersuche Achtung: Zögern Sie nicht das fachkundige Personal der Twin Busch GmbH zu kontaktieren, wenn Sie einen aufgetretenen Fehler nicht selbst beheben können. Wir werden Ihnen gerne bei Ihrer Problembehebung helfen. Für diesen Fall dokumentieren Sie den Fehler und senden uns Bilder und eine präzise Beschreibung des Fehlers, damit wir schnellstmöglich die Ursache identifizieren und beheben können.
- Seite 23 Betriebsanleitung Reifenmontagemaschine TWX-98 11. Wartung Regelmäßige, einfache und kostengünstige Wartungsarbeiten gewährleisten einen normalen und sicheren Betrieb der Reifenmontagemaschine. Die folgenden Anforderungen gelten für die regelmäßige Wartung. Wie oft Sie Ihre Maschine warten, hängt von den Umgebungsbedingungen, dem Verschmutzungsgrad und natürlich der Beanspruchung und Belastung ab.
- Seite 24 Betriebsanleitung Reifenmontagemaschine TWX-98 Wenn der horizontale Arm mit der Sechskantstange nicht richtig bewegt werden kann oder der Abstand nach dem Feststellen zu groß oder zu klein ist, entsprechend den folgenden Schritten justieren: - Druckluft abstellen. - Die Schutzhaube des vertikalen Arms entfernen. - Stellen Sie die zwei Sechskantmuttern an dem Arretierungsblech nach.
- Seite 25 Betriebsanleitung Reifenmontagemaschine TWX-98 12. Anhang 12.1 Abmessungen der Reifenmontagemaschine Seite | 21 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 26 Betriebsanleitung Reifenmontagemaschine TWX-98 12.2 Schaltplan Seite | 22 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 27 Betriebsanleitung Reifenmontagemaschine TWX-98 12.3 Pneumatik Seite | 23 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 28 Betriebsanleitung Reifenmontagemaschine TWX-98 12.4 Detailzeichnung und Teilebeschreibung Seite | 24 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 29 Betriebsanleitung Reifenmontagemaschine TWX-98 Seite | 25 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 30 Betriebsanleitung Reifenmontagemaschine TWX-98 Seite | 26 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 31 Betriebsanleitung Reifenmontagemaschine TWX-98 Seite | 27 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 32 Betriebsanleitung Reifenmontagemaschine TWX-98 Seite | 28 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 33 Betriebsanleitung Reifenmontagemaschine TWX-98 Seite | 29 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 34 Betriebsanleitung Reifenmontagemaschine TWX-98 Artikel-Nr. Zeichnungs-Nr. Menge Produktname U228.01.08 Vordere Abdeckung U203.01.02 Linke Abdeckung B-01-013-006 GB/T 70 Schraube M6*10 B-02-001-007 GB/T 95 Unterlegscheibe φ6*14*1.2 B-01-013-023 GB/T 70 Schraube M8*15 B-01-011-003 GB/T 70 Schraube M5*16 B-02-001-027 GB/T 95 Unterlegscheibe φ8*22*2 C-35-003-001 Gummifuß C-36-001-001 U200.01.50 Typ B Gummipuffer...
- Seite 35 Betriebsanleitung Reifenmontagemaschine TWX-98 Scheibe 'CZ-14-001-002 U200.01.15 Kompletter Montagekopf CX-01-010-001 U200.01.17 Scheibe B-01-013-014 GB/T 78 Schraube M10*25 CX-08-032-001 U200.01.15.02 Rolle CX-50-012-002 U200.01.15.01 Montagekopf C-14-001-001 U200.01.15.04 Stift B-01-004-016 GB/T 80 Schraube M12*16 U2098.07 Plastikabdeckung GB/T 78 Schraube M4 C-06-001-003 Schlauch 6*4 GB/T 95 Unterlegscheibe φ8 GB/T 95 Federscheibe φ8...
- Seite 36 Betriebsanleitung Reifenmontagemaschine TWX-98 B-01-002-008 GB/T 1337 Mutter M12*7*1.5 C-60-001-002 U221.01.10.05 Spannzylinder C-01-001-007 JB1092 O-Dichtung 20*2.65 C-13-024-001 U200.01.10.03 Flansch ohne Griff C-03-003-005 U221.03.37 L-Anschluss 1/8- φ8 B-01-001-004 GB/T 1337 Selbstsichernde Mutter M8 CZ-14-002-001 U221.01.10 Kompletter Spannzylinder B-01-007-043 U200.01.05.05.03 Scheibe M14*30 Schraube M14*30 B-01-001-003 GB/T 41 Selbstsichernde...
- Seite 37 Betriebsanleitung Reifenmontagemaschine TWX-98 C-07-004-001 U200.01.37 Drehfeder B-01-007-015 GB/T 70 Schraube M8*20 CX-03-013-001 U200.01.06.06 Verbindungsstange C-38-002-001 U200.01.53 Schaltergriff B-01-009-002 GB/T 845 Blechschraube ST2.9*12 CX-03-007-001 U200.01.06.05 Ventildeckel CX-03-012-001 U200.01.06.08 Schalterunterstützun C-22-001-001 U200.01.81 Unterlegscheibe C-41-001-001 U200.01.06.15 Ventil C-07-003-001 U200.01.38 Feder C-51-001-001 U200.01.06.01 Pedalunterstützung B-01-001-001 GB/T95 Selbstsichernde...
- Seite 38 Betriebsanleitung Reifenmontagemaschine TWX-98 C-03-003-005 L-Anschluss 1/8-φ8 C-04-001-007 T-Anschluss 1/8-2*φ8 CX-50-011-001 U200.01.06.12 Ventilstange CZ-13-037-002 Draht 3*1.5 C-34-001-008 U200.01.06.09.02 5-Wege-Ventil CZ-50-001-001 U200.01.32.03B Bodenabdeckung C-16-001-001 GB/T 297 Lager 30204 C-01-003-001 GB/T 10708 Dichtung φ20*35*8 CZ-50-004-001 U200.01.32.05 Rolle B-01-013-005 GB/T 70 Schraube M8*20 B-04-001-001 GB/T 1096 Taste 6*20 CZ-13-020-001...
- Seite 39 Betriebsanleitung Reifenmontagemaschine TWX-98 C-03-005-003 U2000343 L-Verbindung C-15-002-004 Wartungseinheit C-06-001-002 U200033003 Schlauch 5*8 C-04-002-001 T-Verbindung C-03-002-006 Anschluss 1/4-1/4 C-06-001-002 Schlauch 5*8 C-03-002-010 Verbindung 1/8- φ8 Manometer CZ-14-014-002 Öler-einheit F9001 CX-25-003-001 U009.02 Reifenpressarm 1 F9002 B-02-002-004 GB/T 1337 Federscheibe φ10 F9003 B-01-004-014 GB/T 70 Schraube M10*30 F9004...
- Seite 40 Betriebsanleitung Reifenmontagemaschine TWX-98 F9811 C-06-001-011 Schlauch 6*4 F9812 C-06-001-011 Schlauch 6*4 F9813 C-03-003-001 L-Anschluss 1/4-φ6 F9814 B-01-002-002 GB/T 41 Mutter M4 F9815 C-05-005-001 Steuerventil F9816 Schalldämpfer F9817 C-03-003-001 L-Anschluss 1/4-φ6 F9818 T-Anschluss 3-φ6 F9819 C-06-001-011 Schlauch 6*4 F9820 T-Anschluss 1/8-2*φ6 F9821 C-06-001-011 Schlauch 6*4...
- Seite 41 Betriebsanleitung Reifenmontagemaschine TWX-98 B709 U2000330 komplettes Füllgewehr A001 U203.01.01A Körper A201 CZ-14-007-003 U228.01.13A komplette Drehscheibe Φ660A A401 C-55-002-002 U228.01.06.02 Pedal A402 CZ-14-006-0041 komplettes 5-Wege-Ventil A403 CX-50-010-001 U221.01.65A Ventilstange A404 C-09-001-002 Stecker A501 CZ-13-021-002 U200.01.32.02A Schneckenradwelle A502 CZ-14-004-003 U200.01.43 Komplettes Getriebe C-03-001-007 1/4-φ10 Anschluss 1/4-φ10...
- Seite 42 Betriebsanleitung Reifenmontagemaschine TWX-98 B-01-007-006 GB/T 70 Schraube M6*20 C-06-001-002 Schlauch 5*8 C-03-006-004 1/8-2*φ8 T-Anschluss 1/8-2*φ8 C-06-001-002 Schlauch 5*8 B-01-004-001 GB/T 70 Schraube M4*6 C-40-001-001 U221.01.43.02A Drehdurchführungsdorn C-03-001-003 Anschluss 3/8-φ10 Scheibe C-06-031-001 221.01.70A Komplette Manometerbox CX-13-028-001 221.01.69.03A Taste C-07-001-001 221.01.69.04A Feder CX-13-019-001 221.01.69.01A Ventil...
