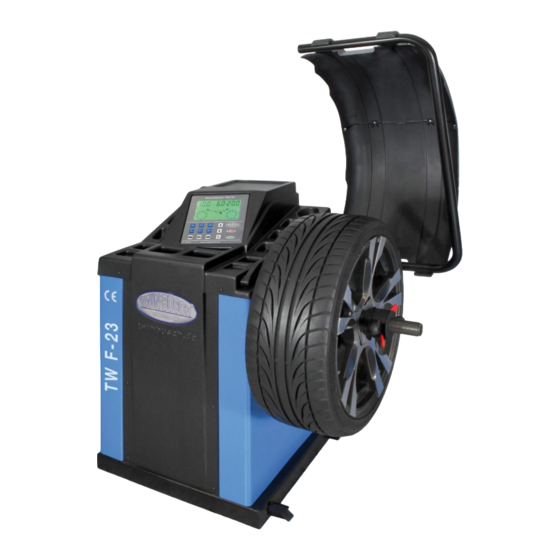

Inhaltszusammenfassung für Twin Busch TW F-23

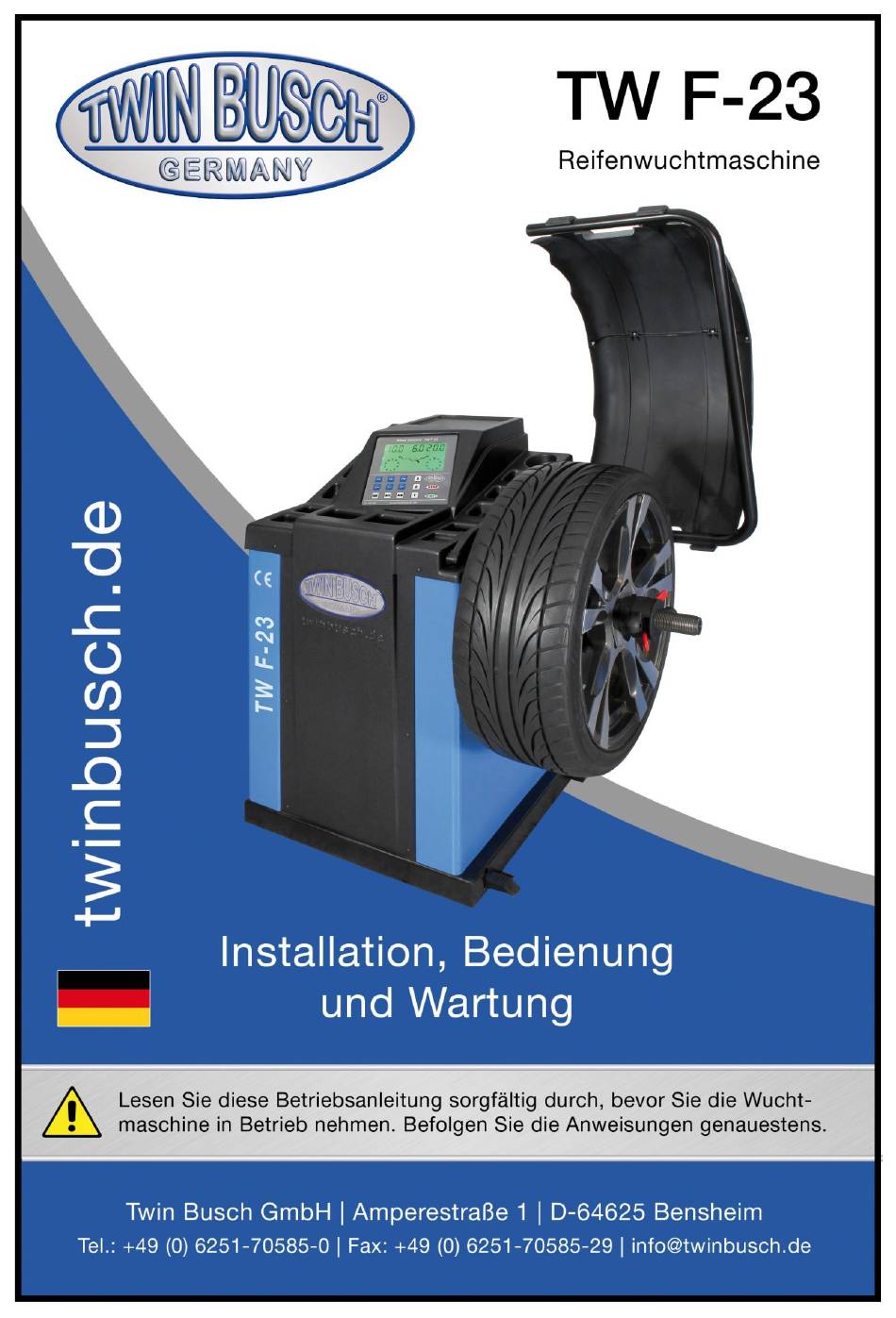

- Seite 2 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Maschine / Systembeschreibung Aufbau der Maschine LCD-Bedienungseinheit Rad befestigen Einschaltvorgang Wuchtprogramme 10-15 Error Code Liste Schaltpläne 17-18 Kalibrierung 19-20 rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 4: Einleitung
Automatische Dateneingabe der Felge durch elektronisches Messlineal. Einfache Selbstkalibrierung, Linealkalibrierung durch Benutzer. Eigene Fehlerdiagnose und Schutzfunktion. Anwendbar für viele verschiedene Stahl- und Aluräder. Arbeitsumfeld: Temperatur: 5 - 50℃ Meeresspiegelhöhe: ≤ 4000 m Luftfeuchtigkeit: ≤ 85% rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 5: Maschine / Systembeschreibung
Folgende Teile sind mitgeliefert: 1 Gewindeachse 1 Wuchtgewichtszange 1 Inbusschlüssel 1 Messlehre 1 Schnellspannmutter, Glocke 1 Spannring 4 Zentrierkonusse 1 Wuchtgewicht (100 g) 1 Schutzhaubenvorrichtung (Stange + Haube + Schraubensatz) rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 6 Befestigung der Schutzhaube Zuerst das Rohr am Gehäuse verschrauben, danach die Schutzhaube am Rohr M10×65) verschrauben. ( Befestigung der Gewindeachse an der Antriebswelle Die Gewindeachse mittels der Inbusschraube an der Antriebswelle anbringen. rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 7: Lcd-Bedienungseinheit
LCD Bedienungseinheit Durchmesser-Anzeige Breite-Anzeige Abstands-Anzeige Positionsanzeige außen Gewicht (Position) Positionsanzeige innen LED Test, Kalibration Durchmesser (Einstellung*) Felgenbreite (Einstellung*) Abstand (Einstellung*) (*Zur jeweiligen Korrektur) Korrektur Feinstellung (In 1g-Schritten) Split-Optimierung Statik/Dynamik Stop Start rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 8: Rad Befestigen
Abb. 1b Anmerkung: Setzen Sie das Rad behutsam auf die Gewindestange! (Nicht mit dem Mittelloch des Rades auf der Gewindestange hin- und herrutschen). Die Gewindestange kann dadurch auf Dauer beschädigt werden. rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 9: Einschalten Der Reifenwuchtmaschine
Einschalten der Reifenwuchtmaschine Nach dem Einschalten benötigt die Maschine etwa 3 Sekunden um eine automatische Initialisierung durchzuführen und schaltet in den dynamischen Modus. Im Display erscheinen folgende Standardwerte. rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 10: Wuchtprogramme
Wuchtprogramme Schlaggewichte Klebegewicht Klebegewichte Schlag- und Klebegewicht Klebegewichte Schlag- und Klebegewicht Klebe- und Schlaggewicht rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 11 Kreis drehen und auf 12 Uhr über Achse die angezeigten Gewichte anschlagen. Haube erneut schließen (zum Kontrolllauf). Innen und außen zeigt nun NULL Gramm. (5 Gramm sind Toleranzgrenze) rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 12: Alu 1 Und Alu S (Klebegewichte Auf 12 Uhr Über Achse)
Haube öffnen. Innen und Außenseite auf vollen schwarzen Kreis drehen und auf 12 Uhr über Achse die angezeigten Gewichte kleben. Haube erneut schließen (zum Kontrolllauf). Innen und Außen zeigt nun NULL Gramm. ( 5 Gramm sind Toleranzgrenze) rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 13 Maschine stoppt. Nun Taste ALU drücken bis Bild „Alu 3“ erscheint. (Gleiches für Alu 4 und Alu 5 gültig) Das Rad drehen, bis der schwarze Kreis voll ist und Gewichte anbringen. rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 14: Spezial-Modus Für Alu-Räder
Ziehen Sie das Lineal zum Punkt FI wie im Bild oben, Lineal halten. Signalton bestätigt die Eingabe. Das Lineal nun weiter zu Punkt FE ziehen, halten. Signalton bestätigt die Eingabe. Lineal auf Ruheposition legen, Haube schließen, Maschine läuft an, stoppt, Haube öffnen. rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 15 Kreis schwarz + Striche schwarz = Position des Klebegewichtes. Gilt für Innen als auch für die Außenseite des Rades. Dort wo das Lineal anschlägt, wird nun das Gewicht gesetzt!!! Innen: Außen: rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 16: Error Code Liste
Err 8 Kalibration/ 1.100 Gramm Gewicht 1. Kalibrieren 100g Speicherfehler vergessen 2. Powerplatine prüfen 2. Powerplatine 3. CPU prüfen 3. CPU 4. Drucksensor prüfen 4. Drucksensor 5. Kabelverbindung prüfen 5. Kabelverbindungen rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 17: Schaltpläne
Schaltplan CPU Resistor 110V~230V Power switch B lac k R ed Yellow Power board Capacitor rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 18 Schaltplan: rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 19: Kalibrierung
7. STOP halten und OPT drücken 8. Radgröße eingeben (D+ bzw. D-) 9. Lineal an das Felgenhorn halten, ALU 2x drücken bis “0“ Werte erscheinen Linealkalibrierung/Radumfang (Schritt 2) abgeschlossen. rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 20 Position). 18. Haube schließen (Startet automatisch) 19. 100 g Kalibration abgeschlossen Hinweis: Bei der Kalibration müssen die Rad-Parameter und das 100 g Gewicht stimmen, sonst ergeben sich falsche Wucht-Ergebnisse! rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 21 Für Notizen: rwm_f-23_de_037619132705184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 22 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 23 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 24 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
