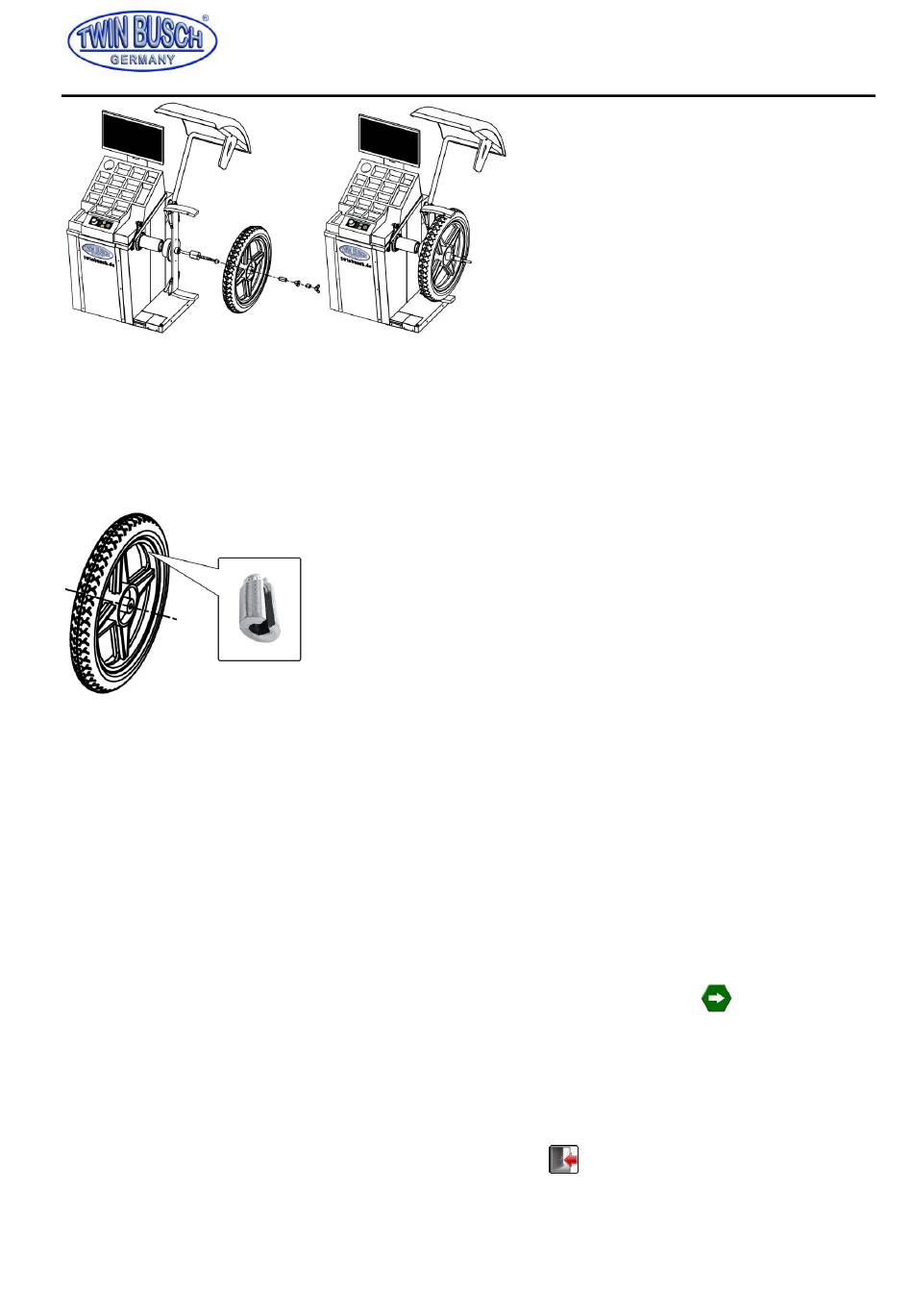

Abbildung 49: Motorradradbefestigung an der Reifenwuchtmaschine
9.4.11.3. Statischer Wuchtbetrieb des Motorradrads
Montieren Sie das Rad wie in (Abbildung 49: Motorradradbefestigung an der Reifenwuchtmaschine) gezeigt
an der Reifenwuchtmaschine. Die Schritte des Mess- und Auswuchtvorgangs sind die gleichen wie in der
Standarddynamik. Gewicht wird wie in (Abbildung 50: Motorrad Ausgleichgewicht) gezeigt geklemmt.
Abbildung 50: Motorrad Ausgleichgewicht
9.4.12.

Felgenrundlauf und Axialschlag Messung

Wählen Sie beim Start den Wuchtmodus, um in den Messmodus für die Felgenlaufwerte zu gelangen, der als
PP-Messung bezeichnet wird (Abbildung 51: Felgenrundlauf und Axialschlag Messung). Dieser Modus gibt
dem Benutzer eine objektive Beurteilung des Felgenzustands, durch Überprüfen des Rundlauf- und
Axialschlagfehlers der Felge und der Position des maximalen Rundlaufwerts. Dieser Vorgang sollte an der
Oberfläche der Innenkante der Felge durchgeführt werden. Daher sollte das innerhalb der Felge eingespannte
Gewicht entfernt werden, so dass keine Barriere auf der Oberfläche besteht. Wie in (Abbildung 51:
Felgenrundlauf und Axialschlag Messung) gezeigt, ziehen Sie das Messgerät mit der linken Hand bis an die
Innenwand des Felgenrands. Halten Sie das Ende des Messgeräts eng an die Felge heran und lassen Sie das
Ende des Messgeräts im Rand der Felgenkante rollen. Wenn Sie fertig sind, drücken Sie mit der rechten
Hand zum nächsten Schritt zu kommen. Halten Sie das Messgerät mit der linken Hand dicht an der Felge fest
und drücken Sie das Rad langsam mit der rechten Hand nach vorne, um die Rundlaufmessung zu starten
(Abbildung 51: Felgenrundlauf und Axialschlag Messung). Wenn die Messung abgeschlossen ist, ertönt ein
Piepton und der Bildschirm wird angezeigt (siehe Abbildung 52: Felgenrundlauf und Axialschlag Ergebnisse).
Die Kurve in der Abbildung zeigt die radialen und axialen Änderungen in einem Zyklus. Die Änderung innerhalb
der Grenzen bedeutet, dass der Felgenzustand gut ist. Drücken Sie , um die Messung abzuschließen und
zum Hauptbildschirm zurückzukehren.
