Twin Busch TW F-97 Handbuch Seite 22

Handbuch Reifenwuchtmaschine TW F-97

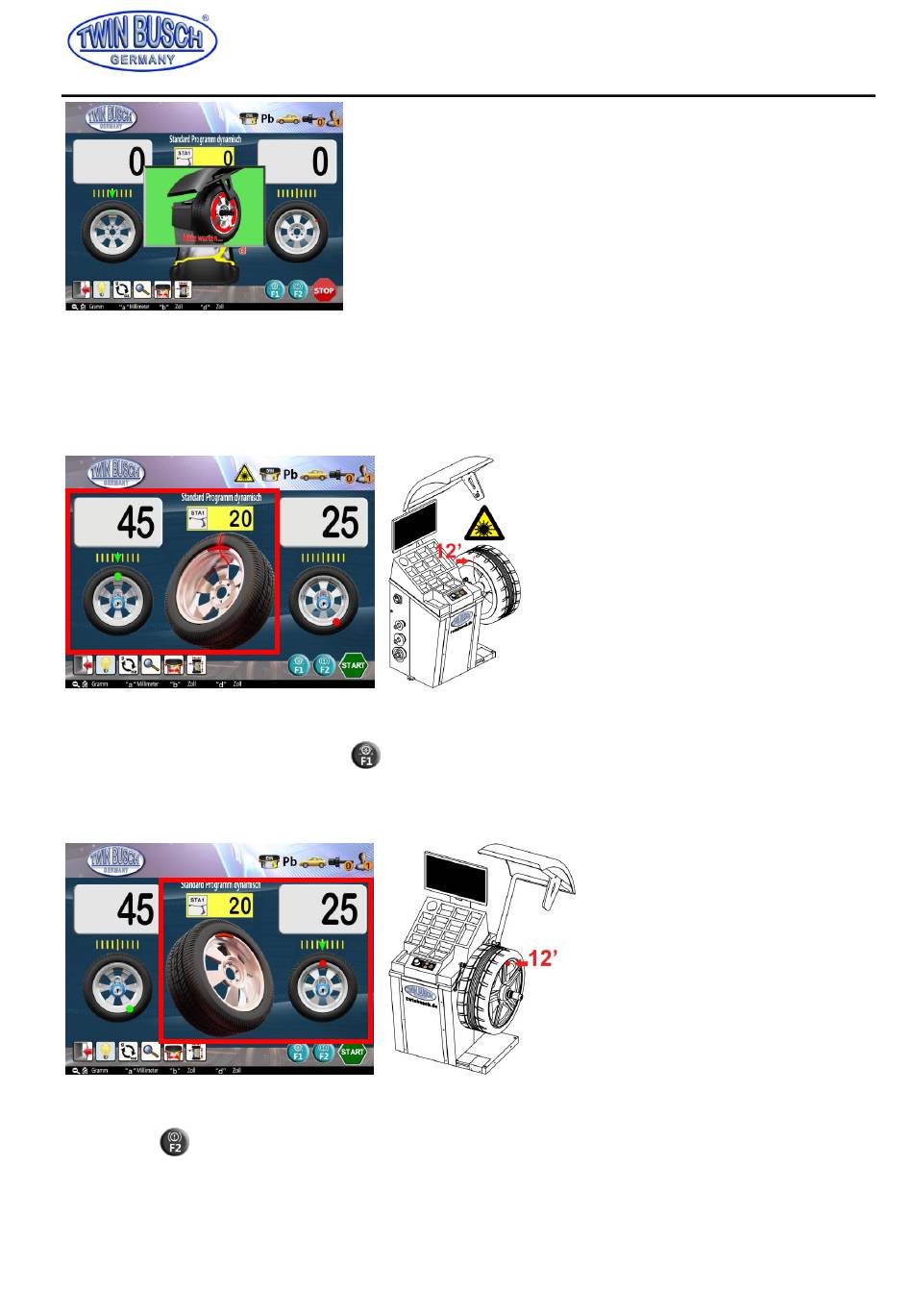

Abbildung 27: Betriebszustand während der dynamischen Messung
Zunächst öffnen Sie die Schutzhaube, somit ist das Rad in dieser Position gesperrt. Die innere 12-Uhr-
Lasermarkierung und die LED-Beleuchtung leuchten automatisch. Folgen Sie dem Vorgang in Abbildung 28:
Inneres Gewicht klemmen, klemmen Sie das Gewicht in der 12-Uhr-Position an.
Abbildung 28: Inneres Gewicht klemmen
Nach dem inneren Betrieb, drücken Sie , das System lokalisiert automatisch den äußeren Unwuchtpunkt
und sperrt das Rad. Folgen Sie dem Vorgang in Abbildung 29: Äußeres Gewicht klemmen, um den äußeren
Ausgleich abzuschließen. Dann ist der dynamische Auswuchtvorgang beendet.
Abbildung 29: Äußeres Gewicht klemmen
Drücken Sie zum Entriegeln, nun das Rad drehen. Wenn der Unwuchtpunkt lokalisiert ist, bremst er ab
und stoppt am Unwuchtpunkt.
