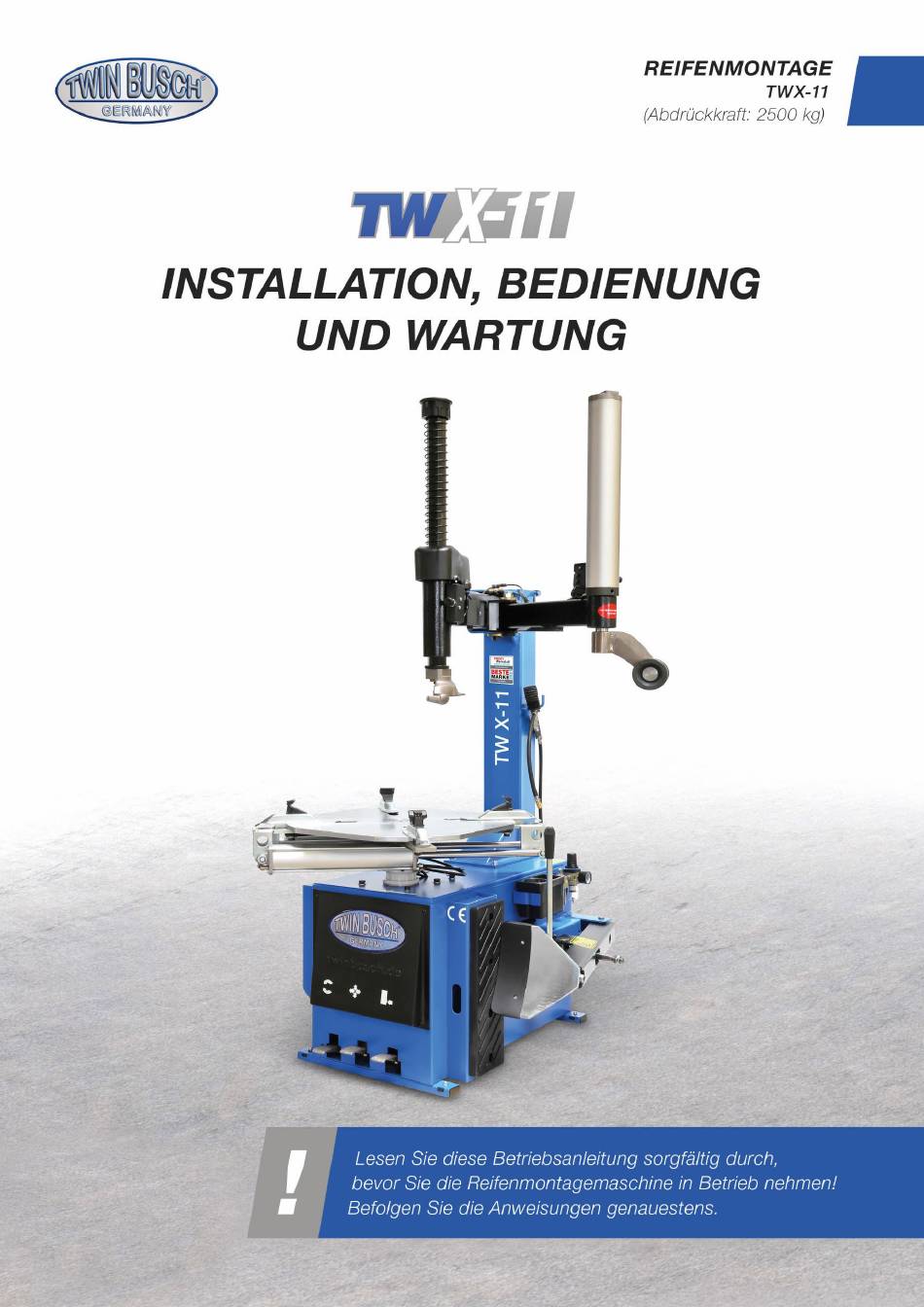

Twin Busch TW X-11 Installation, Bedienung Und Wartung
Vorschau ausblenden
Andere Handbücher für TW X-11:
- Installation, bedienung und wartung (36 Seiten) ,
- Installation, bedienung und wartung (40 Seiten)
Verwandte Anleitungen für Twin Busch TW X-11
Inhaltszusammenfassung für Twin Busch TW X-11
- Seite 1 Handbuch Reifenmontagemaschine TWX-11 TWX-11_Reifenmontagemaschine_Handbuch_de_00_20240904.pdf Version: -00, 04.09.2024...
- Seite 2 Handbuch Reifenmontagemaschine TWX-11 Inhaltsverzeichnis 1. Allgemeines ............................1 2. Identifikation der Gebrauchsanleitung ....................1 3. Technische Daten ........................... 1 4. Modifikation des Produktes ........................2 5. Sicherheitsbezogene Informationen ......................2 5.1 Sicherheitshinweise ............................. 2 6. Übereinstimmung mit dem Produkt ......................4 7.
- Seite 3 Handbuch Reifenmontagemaschine TWX-11 Wichtige Informationen: AUFBAU Das Aufbauvideo zu dieser Maschine finden Sie https://youtu.be/OsDLtDVkd5Q auf YouTube: oder scannen Sie den QR-Code. PRODUKTVORSTELLUNG Das Produktvorstellungsvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/y648V1_MS8k oder scannen Sie den QR-Code. TWX-11_Reifenmontagemaschine_Handbuch_de_00_20240904.pdf Version: -00, 04.09.2024...
- Seite 4 Handbuch Reifenmontagemaschine TWX-11 TIPS & TRICKS In der Rubrik "Tips & Tricks" zeigen wir Ihnen einfache Lösungen, in Videos, um mit Ihren TWIN BUSCH® Produkten noch effizienter zu arbeiten. Unser Technikspezialist erklärt Ihnen die exakten Handgriffe. https://www.twinbusch.de/product_info.php?products_id=238#horizontalTab4 24/7 Service Center:...
- Seite 5 • Kraftvoller E-Motor für Vor- und Rücklauf • Spannklauen aus Spezialstahl • Hochwertiger Steuerblock zum gefühlvollen Spannen mit Stop Funktion • Innenteile aus Edelstahl (Vorteil, kein Rost) 2. Identifikation der Gebrauchsanleitung Gebrauchsanleitung der TWX-11 Twin Busch GmbH, Ampérestraße 1, D-64625 Bensheim Telefon: +49 6251-70585-0 Telefax:...
- Seite 6 CE-Zertifizierung und die Gültigkeit des Gutachtens durch die unsachgemäße Verwendung. Sollten Änderungswünsche bestehen, so kontaktieren Sie zuvor Ihren Händler oder das fachkundige Personal der Twin Busch GmbH. 5. Sicherheitsbezogene Informationen Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Reifenmontagemaschine in Betrieb nehmen.
- Seite 7 Handbuch Reifenmontagemaschine TWX-11 5.2 Warnhinweise Alle Warnhinweise sind deutlich sichtbar angebracht, um sicher zu gehen, dass der Nutzer das Gerät auf sichere und angebrachte Weise benutzt. Die Warnhinweise müssen sauber gehalten und ersetzt werden, sollten sie beschädigt oder nicht vorhanden sein.
- Seite 8 Handbuch Reifenmontagemaschine TWX-11 6. Übereinstimmung mit dem Produkt Die Reifenmontagemaschine TWX-11 ist CE-zertifiziert und ist konform mit der Maschinenrichtlinie 2006/42/EC und erfüllt dabei die Normen EN ISO 12100:2010 und EN 17347:2001. Siehe auch unter EU-Konformitäts- erklärung am Ende der Gebrauchsanleitung. 7.
- Seite 9 Handbuch Reifenmontagemaschine TWX-11 8. Aufbau und Installation 8.1 Vorbereitung vor der Installation Benötigte Werkzeuge und Ausrüstungen: ⋅ Hammer und Gummi-Hammer ⋅ Satz Gabelschlüssel ⋅ Satz Inbusschlüssel ⋅ Schraubendreher ⋅ Seitenschneider 8.2 Bodenverhältnisse Die Reifenmontagemaschine sollte auf einem ebenen Untergrund aufgestellt werden. 8.3 Aufbauanleitung 1) Entfernen Sie die Verpackung.
- Seite 10 Handbuch Reifenmontagemaschine TWX-11 6) Heben Sie den Montagearm in Position und schrauben Sie die Beilegscheiben und Muttern wieder auf um den Montagearm zu befestigen. Ziehen Sie diese fest an. Abbildung: Platzierung des Montagearms 7) Montieren Sie den Gummianschlag am Abdrücker. Lösen Sie dazu die Mutter am Abdrücker und setzen Sie den Gummianschlag auf die Stange auf.
- Seite 11 Handbuch Reifenmontagemaschine TWX-11 Abbildung: Einsetzen des Zylinders 10) Verbinden Sie die Druckluftschläuche des Zylinders. Abbildung: Druckluftschläuche 11) Entfernen Sie die Mutter von dem offenen Ende des T-Stücks am Hilfsarm und setzen Sie diese auf das offene Schlauchende am Montagearm. a) Verbinden Sie nun das T-Stück vom Hilfsarm mit dem offenen Schlauchende. b) Setzen Sie das offene Schlauchende am Hilfsarm auf das Zwischenstück.
- Seite 12 Handbuch Reifenmontagemaschine TWX-11 Abbildung: Druckluftschlauch an der Maschine 13) Montieren Sie die Niederhalterrolle am Hilfsarm. Beachten Sie, dass die Fixierschraube später in der Nut am Kolben laufen muss. Die Niederhalterrolle sollte sich nach der Montage frei bewegen lassen. Abbildung: Verschrauben des Hilfsarm 14) Setzen Sie die Justierschraube zum Einstellen des Felgendurchmessers ein.
- Seite 13 Handbuch Reifenmontagemaschine TWX-11 e) Stellen Sie die Verbindung zur Druckluft her. 16) Arretieren Sie den Montagearm in der oberen Position, um die Feder einsetzen zu können. Entfernen Sie die Transportsicherung des Montagearms. Diese Schraube benötigen Sie nicht weiter. Setzen Sie die Feder ein und schrauben Sie die Kappe mit der neuen Schraube wieder fest. Setzen Sie ebenso die Schutzkappe auf und fixieren Sie diese mit den vormontierten Halteschrauben.
- Seite 14 Handbuch Reifenmontagemaschine TWX-11 c) Führen Sie den Montagekopf an die Felge. Der große Gleiter sollte im Betrieb seitlich glatt an der Felge anliegen. Hinweis: Sollte dies nicht der Fall sein, lösen Sie die Schrauben, um den Kopf genau ausrichten zu können.
- Seite 15 Handbuch Reifenmontagemaschine TWX-11 Betätigen Sie das Spannbacken-Pedal um die vier Backen zu öffnen, drücken Sie dieses wieder, um die Backen zu schließen. Halten Sie das Pedal in Mittelstellung um die Backen in der momentanen Position zu halten. Betätigen Sie den Verriegelungsgriff. Anschließend wird der horizontale und vertikale Arm in dieser Position arretiert.
- Seite 16 Handbuch Reifenmontagemaschine TWX-11 Beschreibung Funktion Kann automatisch 2-3 mm angehoben Montagekopf werden, wenn die Sperre eingerastet ist. Wird verwendet, um das Niederdrücken Niederhalter-Rolle des Reifens bei der Montage zu gewährleisten. 9.3.1 Abdrücken des Reifens 1. Lesen und verstehen Sie die Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. 2.
- Seite 17 Handbuch Reifenmontagemaschine TWX-11 9.3.3 Demontage des Reifens Montagekopf Ventil Montiereisen Drehrichtung 1. Bewegen Sie den Montagekopf an den Felgenrand. 2. Stellen sie den seitlichen Abstand mit der linken Schraube ein und verriegeln sie die Montagekopfhöhe mit dem Verriegelungshebel an der rechten Seite, der Montagekopf hebt sich automatisch ca.
- Seite 18 Handbuch Reifenmontagemaschine TWX-11 9.3.4 Montage des Reifens 1. Erneuern Sie das Reifenventil. 2. Schmieren Sie den Reifenwulst und die Felge mit Reifenmontagepaste ein. Reifenmontagepaste Typ: TW1530MP 3. Spannen Sie die Felge nach dem Abschnitt "Aufspannen des Rades" auf, wenn die Felge von dem Drehteller entfernt wurde.
- Seite 19 Handbuch Reifenmontagemaschine TWX-11 10. Fehlersuche Achtung: Zögern Sie nicht das fachkundige Personal der Twin Busch GmbH zu kontaktieren, wenn Sie einen aufgetretenen Fehler nicht selbst beheben können. Wir werden Ihnen gerne bei Ihrer Problembehebung helfen. Für diesen Fall dokumentieren Sie den Fehler und senden uns Bilder und eine präzise Beschreibung des Fehlers, damit wir schnellstmöglich die Ursache identifizieren und beheben können.
- Seite 20 Handbuch Reifenmontagemaschine TWX-11 11. Wartung Regelmäßige, einfache und kostengünstige Wartungsarbeiten gewährleisten einen normalen und sicheren Betrieb der Reifenmontagemaschine. Die folgenden Anforderungen gelten für die regelmäßige Wartung. Wie oft Sie Ihre Maschine warten, hängt von den Umgebungsbedingungen, dem Verschmutzungsgrad und natürlich der Beanspruchung und Belastung ab.
- Seite 21 Handbuch Reifenmontagemaschine TWX-11 Ventile der Spannklauen und des Reifenabdrückers säubern, entsprechend den folgenden Schritten durchführen: - Die Seitenabdeckung des Gehäuses entfernen. - Schalldämpferventile des Abdrückers und der Spannklauen abschrauben. - Ventile mit Druckluft reinigen (sofern defekt, erneuern). Wenn die Maschine für eine längere Zeit nicht genutzt wird, trennen Sie die Strom- und Druckluftversorgung von der Maschine.
- Seite 22 Handbuch Reifenmontagemaschine TWX-11 12. Anhang 12.1 Abmessungen der Reifenmontagemaschine Seite | 18 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 23 Handbuch Reifenmontagemaschine TWX-11 12.2 Schaltplan 12.3 Pneumatik Seite | 19 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 24 Handbuch Reifenmontagemaschine TWX-11 12.4 Detailzeichnung und Teilebeschreibung Nummer Name 201-1 CX-201-010000-0 Machine body 221-2 CZ-221-080000-0 Pedal front cover 201-3 CX-201-020000-0 Left cover B-010-060101-0 Hex socket head bolt M6×10 B-040-061412-1 Flat washer Ø6*14*1.2 B-014-080251-0 Outer hex bolt M8x25 B-010-080201-0 Hex socket head bolt M8×20 B-040-061412-1 Flat washer Ø...
- Seite 25 Handbuch Reifenmontagemaschine TWX-11 Seite | 21 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 26 Handbuch Reifenmontagemaschine TWX-11 Nummer Name 2011-101 CX-2011-250000-0 Square column 200-102 CX-200-190000-0 Swing arm pin B-014-140351-0 Outer hex bolt M14x35 B-050-140000-0 Spring washer Ø14 CX-200-140000-0 Big washer 200-106 C-200-350000-0 Column adjust handle S-010-050004-0 Quick stright union M5- Ø 4 S-000-030355-0 O-seal 30X3.55 CX-007-180600-0 098 Swing arm spring plate C-007-180700-0...
- Seite 27 Handbuch Reifenmontagemaschine TWX-11 Seite | 23 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 28 Handbuch Reifenmontagemaschine TWX-11 Nummer Name 221-201 CX-221-130000-0 Turntable assembly 615 CX-221-120300-0 Jaw sliding plate(optional) 200-203 CX-200-120000-0 Jaw cap assembly 200-204 C-200-570000-0 Jaw 200 CX-200-140000-0 Big washer B-050-160000-0 Spring washer Ø16 B-014-160401-0 Outer hex boltM16×40 C-200-440000-0 Turntable cap 221-209 CX-221-310000-0 Connection rod assembly 615 221-210 CX-221-280000-0 Square turntable 615...
- Seite 29 Handbuch Reifenmontagemaschine TWX-11 Nummer Name 200-13 C-200-360000-0 Bead breaker arm spring 200-301 B-010-140301-0 Hex socket head boltM14×30 B-001-060001-0 Self-locking nut M6 S-018-010408-0 Union (90°) 1/4-Ø8 B-004-160001-1 Nut M16*1.5 B-040-162820-1 Flat washer Ø16*28*2 S-000-016265-0 O-seal Ø 16*2.65 S-000-020265-0 O-seal Ø 20*2.65 200-308 S-000-180500-0 O-seal 180x5...
- Seite 30 Handbuch Reifenmontagemaschine TWX-11 200-370 C-200-070600-0 Bead breaker shovel protection cover(optional) B-050-140000-0 Spring washer Ø14 B-055-160001-0 Snap ring Ø16 B-040-162820-1 Flat washer 200-321 S-000-175500-0 O-seal Ø173.4x5.3 200-322 CX-200-030000-0 Bead breaker arm 200 200-323 CX-200-040000-0 Bead breaker pin 200-324 CX-200-050600-0 Bead breaker cylinder rotating pin B-040-122520-1 Flat washer Ø12*24*2 B-001-120001-0...
- Seite 31 Handbuch Reifenmontagemaschine TWX-11 200-480 Seite | 27 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 32 Handbuch Reifenmontagemaschine TWX-11 Nummer Name 200-401 C-200-060400-0 Reverse switch pedal 221-402 C-221-060300-0 5-way valve pedal(right) B-055-120001-0 Snap ring Ø12 B-040-122520-1 Flat washer Ø12*24*2 B-024-040301-0 Cross head screw M4X30 B-040-040000-1 Flat washer Ø 4 B-001-040001-0 Self-locking nut M4 B-001-080001-0 Self-locking nut M8 B-040-081715-1 Flat washer Ø8*17*1.5 200-412...
- Seite 33 Handbuch Reifenmontagemaschine TWX-11 Nummer Name B-040-040000-1 Flat washer Ø 4 B-024-040161-0 Cross-round head screw M4*16 200-431 C-200-530000-0 Reverse switch handle B-001-060001-0 Self-locking nut M6 B-040-030000-1 Flat washer Ø3 B-017-030161-0 Cross head screw M3X18 200-435 CX-200-060600-0 Pedal connection rod CX-200-060700-0 Pedal front shaft B-004-080001-0 Nut M8 C-200-370000-0...
- Seite 34 Handbuch Reifenmontagemaschine TWX-11 Nummer Name 200-501 C-300-320302-0 Gear box lower cover S-040-030204-0 Bearing 30204 S-005-020080-1 Gear box seal φ20*35*8 200-504 C-200-320500-0 Gear Belt pulley B-014-080251-0 Outer hex bolt M8×25 B-065-006020-0 Key washer 6×20 200-507 C-200-320400-0 Worm rod S-040-006010-0 Bearing 6010 200-509 C-200-320200-0 Worm gear shaft...
- Seite 35 Handbuch Reifenmontagemaschine TWX-11 Nummer Name 200-504 C-200-320500-0 Gear Belt pulley 601-MC S-050-220110-5 Motor 220V/50HZ 601-MY S-050-230075-0 Motor 220v 200-602 CX-200-330000-0 Motor Belt pulley B-007-080121-0 Hex socket head boltM8×12 S-042-000686-0 Tyre changer belt A-28 B-014-080651-0 Outer hex bolt M8X65 B-040-083030-1 Flat washer Ø8X30X3 607-80 S-063-008000-0 Capacitor 80μf,110V...
