Montage Der Anbauteile; Wellenmontage; Schutzeinheit; Strom- Und Luftanschluss - Twin Busch TW F-97 Handbuch

Der Installationsbereich sollte die in Abbildung 5: Hauptabmessung und Arbeitsbereich beschriebene
Größenanforderung erfüllen, um sicherzustellen, dass alle Komponenten ohne Einschränkungen funktionieren.
Die Reifenwuchtmaschine darf keiner starker Sonneneinstrahlung oder Regen ausgesetzt werden. Bei
Verwendung im Freien sollte ein Schutzraum gebaut werden.

8.3. Montage der Anbauteile

8.3.1.

Wellenmontage

Nehmen Sie die automatischen Wellenteile (Abbildung 6: automatik Wellenmontage) aus der Zubehörbox
und montieren Sie sie wie in den Abbildungen unten gezeigt.

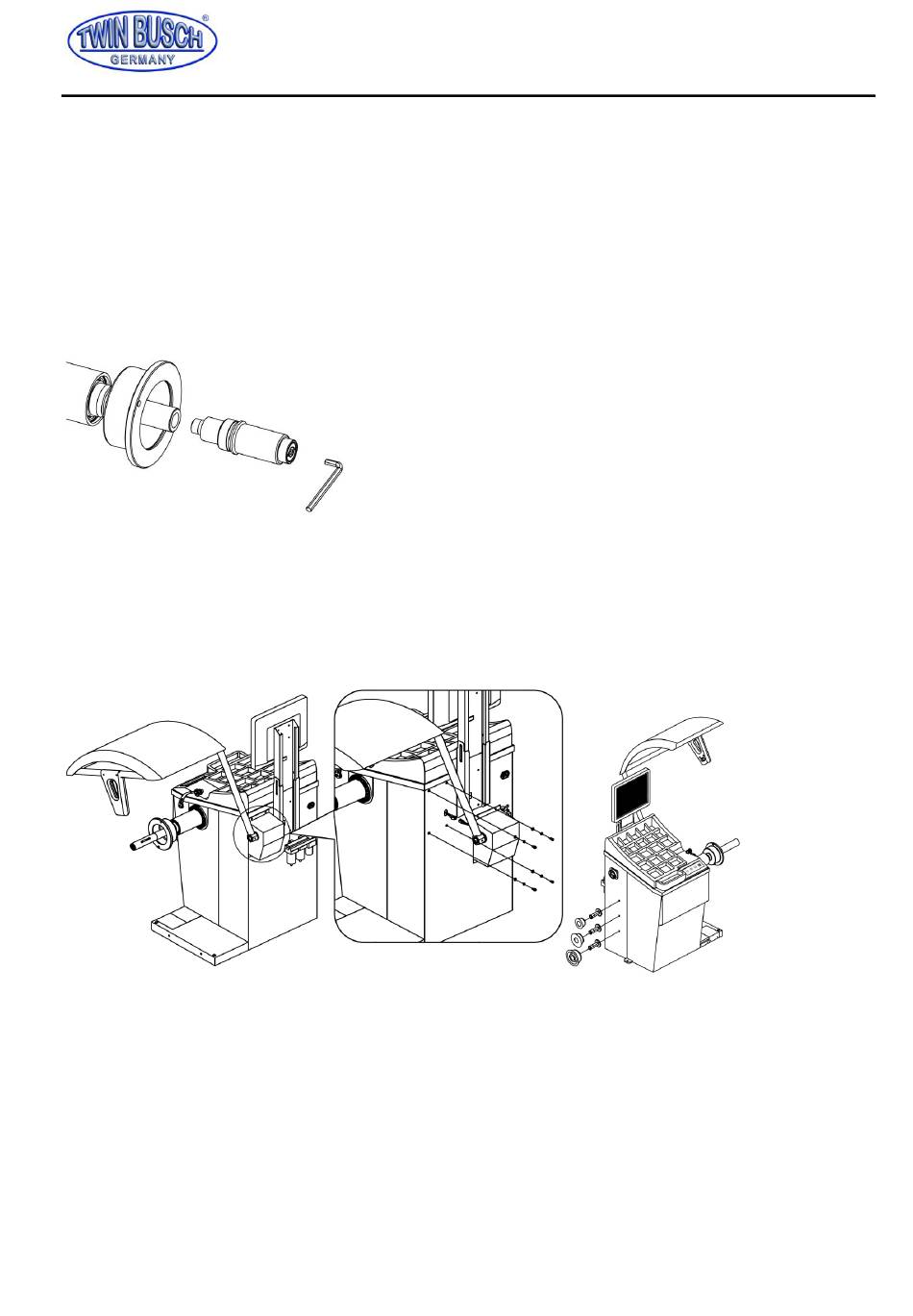

Abbildung 6: automatik Wellenmontage
8.3.2.

Schutzeinheit

Die Befestigung der Radabdeckung / Schutzhaube ist in Fehler! Verweisquelle konnte nicht gefunden werden.
ezeigt. Schließen Sie zuerst den Stecker des Schutzschalters an und befestigen Sie dann die Abdeckung in der
entsprechenden Position.
Abbildung 7: Montage der Radabdeckung / Schutzabdeckung
8.3.3.

Strom- und Luftanschluss

8.3.3.1. Bildschirm montieren und anschließen
Montieren Sie den Flachbildschirm wie in Abbildung 8: Montage des Flachbildschirms gezeigt an und
schließen Sie anschließend das VGA-Kabel an.
