Dell PowerConnect J 系列 J-EX8216 乙太網路交換機快速入門
若要安裝及組態 「Dell PowerConnect J 系列 J-EX8216 乙太網路交換機」 (
EX8216)，您需要：
機械升降機
含 12 個托架螺絲的可調整裝載托架 (4 個 ) ( 已提供 )
用於將機箱固定在機架上的裝載硬體 ( 已提供 )
用於各個電源供應器的跳線與跳線固定器 ( 已提供 )
可選電源線盤 ( 已提供 )
接地纜線—最小 2 AWG (33.6 mm²)，最小 60°C 的電線—由授權電工將纜線與接地接
線片 ( 已提供 ) 連接
用於將接地接線片固定至交換機的螺絲與墊圈 ( 各兩顆，已提供 )
已連接 RJ-45 連接器的乙太網路纜線 ( 已提供 )
靜電釋放 (ESD) 接地腕帶 ( 已提供 )
2 號十字 (+) 螺絲起子
管理含乙太網路連接埠的主機，如 PC
注意： 以下說明適用於四柱式 19 英吋機架的安裝。如需安裝與其他設定工作的詳細資
訊，請參閱 PowerConnect J-EX8216 交換機文件，網址為
http://www.support.dell.com/manuals 。
第 1 部分：安裝交換機
1. 將接地腕帶戴在手腕上，並連到機箱上的 ESD 點。
2. 確保將機架正確固定至其在建築物上的永久位置。
注意： 若要將多個裝置安裝到機架上，請將最重的裝置安裝在機架底部，然後依照由重到
輕的順序從下到上安裝其他裝置。

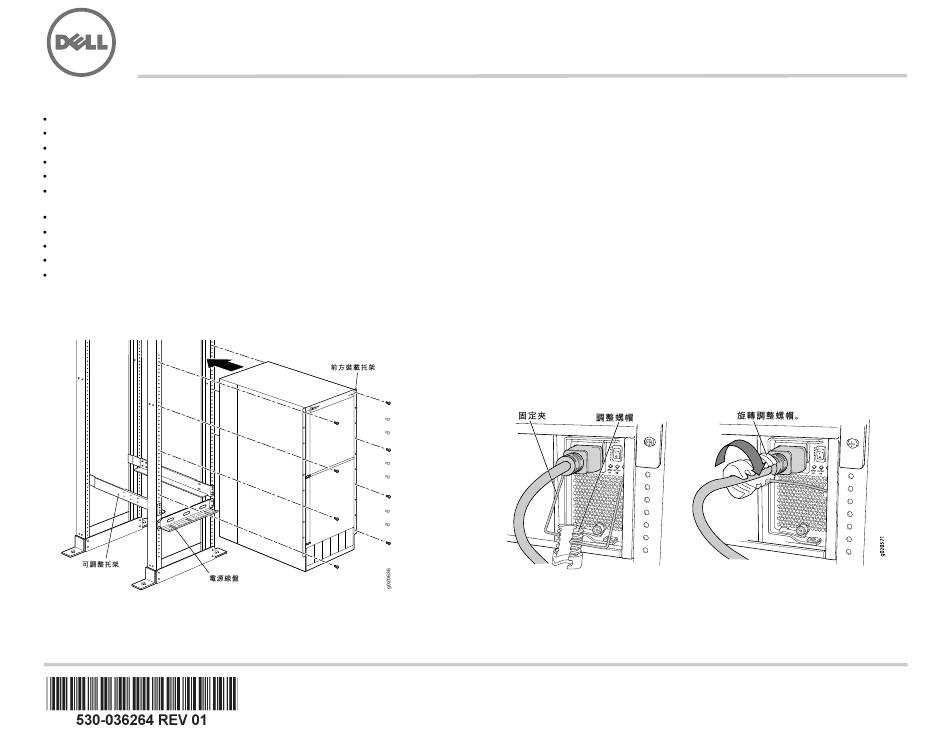

管理型號為 3. 使用 8 個裝載螺絲 ( 機架需要時可使用鎖緊螺帽和墊圈 )，將前方與後方裝載托架安
裝於機架左側的最低位置，供機箱使用的空間為 21 U ( 若要安裝電源線盤，則為
22 U)。
4. 使用 6 個托架螺絲連接前方與後方托架。
5. 針對機架右側的前方與後方托架，重複執行步驟 3 與步驟 4。
6. ( 選擇性 ) 使用 4 個裝載螺絲 ( 必要時可使用鎖緊螺帽和墊圈 ) 將電源線盤連接至
機架。
7. 使用機械升降機，將交換機置於已安裝在機架中的裝載托架上，並將托架孔與機架螺
紋孔對齊。
8. 在所有的 20 個前方裝載托架孔中，裝入裝載螺絲 ( 必要時可使用鎖緊螺帽和墊圈 )。
第 2 部分：將交換機連接至地面
1. 將接地纜線的一端適當接地，例如裝載交換機的所在機架。
2. 將連接接地纜線的接地接線片置於機箱左側或機箱後方的保護接地終端，然後使用螺
絲和墊圈將接線片固定到終端。
第 3 部分 : 將電源連接至交換機
電源供應器已預先安裝在機箱中。對於每個電源供應器 :
1. 確保電源供應器已完全插入機箱中，並牢牢固定住。
2. 將 Enable 開關轉至 Standby 位置。
3. 擠壓跳線固定夾的兩側。將 L 形固定夾的兩端插入至 AC 設備插座兩側托架上的插
孔中。
4. 將跳線的耦合器端插入至 AC 設備插座中。
5. 將跳線推入調整螺帽的插槽中。旋轉螺帽，直到其固定在耦合器基座上為止，且螺帽
中的插槽已從交換機頂部旋轉 90° 。
6. 如果 AC 電源插座有電源開關，請將其設定為 OFF (0) 位置。
7. 將跳線插頭插入至電源插座中。
