APÉNDICE

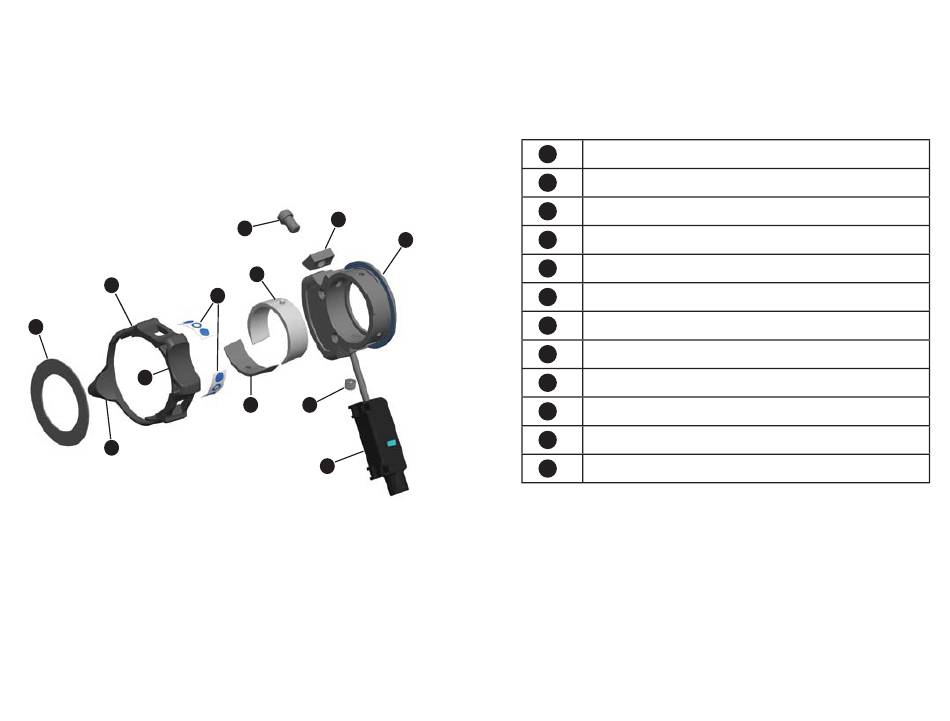

DIAGRAMA DE DESPIECE DEL CONMUTADOR DEL SISTEMA ICD
Figura 17: Identifi cación de piezas del conmutador
2
1
2b
2a
122
mtbservice@ridefox.com
EMAIL
6
5
4
3
8 9
10
1
2
2a
7
2b
3
4
5
6
7
8
9
10
Espaciador del conmutador
Mando giratorio
Palanca para accionamiento con el dedo índice
Pestaña para accionamiento con el pulgar
Calcomanías
Banda de abrazadera de plástico
Tornillo de fi jación del tope del conmutador
Tope del conmutador
Base del conmutador
Banda de abrazadera metálica
Tornillo de fi jación de la base del conmutador
Cajetín de conexiones, con indicador LED de alimentación
