Lenkanlage; Bremsanlage - Linde H50D Originalbetriebsanleitung

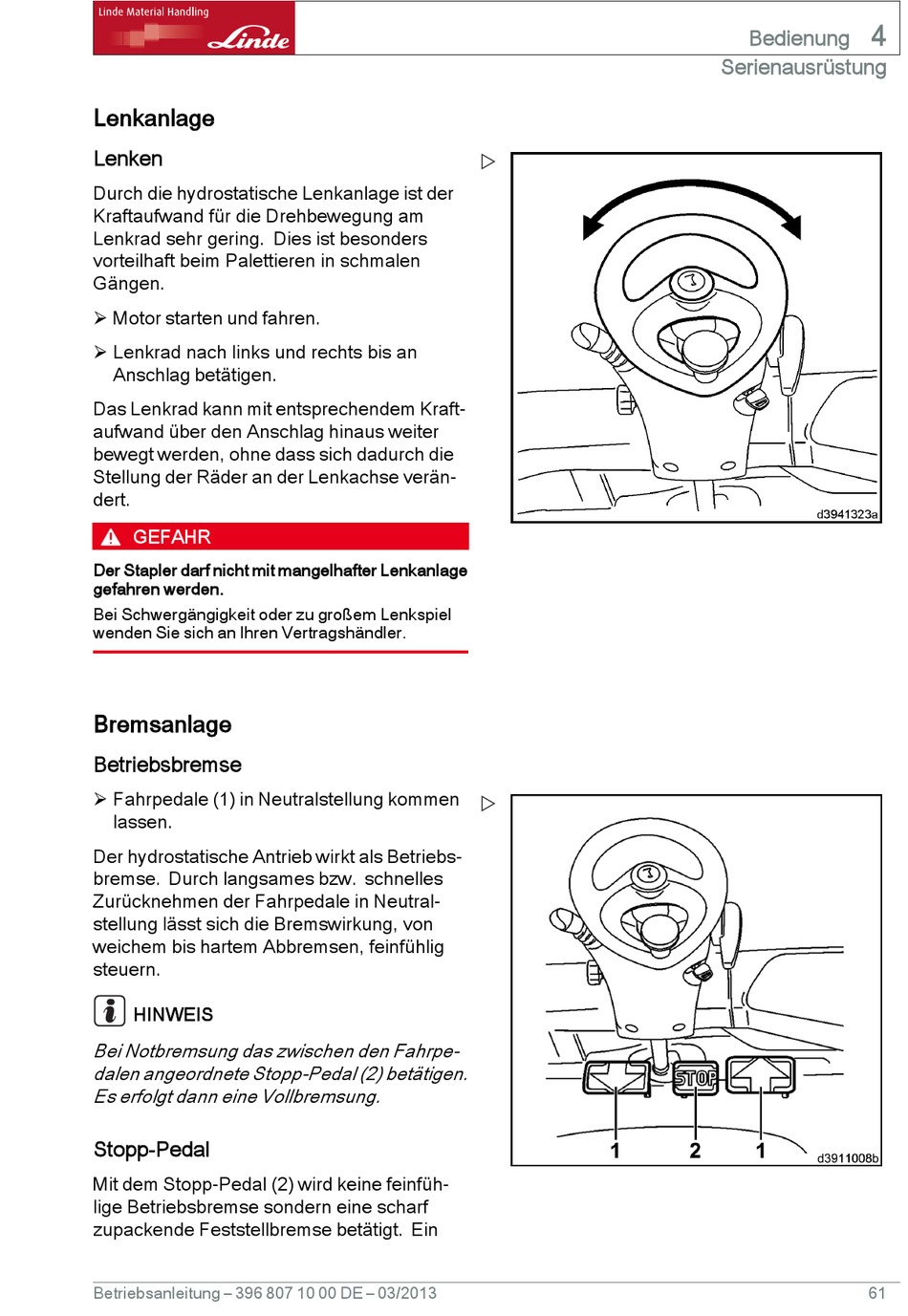

Lenkanlage

Lenken
Durch die hydrostatische Lenkanlage ist der
Kraftaufwand für die Drehbewegung am
Lenkrad sehr gering. Dies ist besonders
vorteilhaft beim Palettieren in schmalen
Gängen.
 Motor starten und fahren.
 Lenkrad nach links und rechts bis an
Anschlag betätigen.
Das Lenkrad kann mit entsprechendem Kraft-
aufwand über den Anschlag hinaus weiter
bewegt werden, ohne dass sich dadurch die
Stellung der Räder an der Lenkachse verän-
dert.
GEFAHR
Der Stapler darf nicht mit mangelhafter Lenkanlage
gefahren werden.
Bei Schwergängigkeit oder zu großem Lenkspiel
wenden Sie sich an Ihren Vertragshändler.

Bremsanlage

Betriebsbremse
 Fahrpedale (1) in Neutralstellung kommen
lassen.
Der hydrostatische Antrieb wirkt als Betriebs-
bremse. Durch langsames bzw. schnelles
Zurücknehmen der Fahrpedale in Neutral-
stellung lässt sich die Bremswirkung, von
weichem bis hartem Abbremsen, feinfühlig
steuern.
HINWEIS
Bei Notbremsung das zwischen den Fahrpe-
dalen angeordnete Stopp-Pedal (2) betätigen.
Es erfolgt dann eine Vollbremsung.
Stopp-Pedal
Mit dem Stopp-Pedal (2) wird keine feinfüh-
lige Betriebsbremse sondern eine scharf
zupackende Feststellbremse betätigt. Ein
Betriebsanleitung – 396 807 10 00 DE – 03/2013
4
Bedienung
Serienausrüstung
61
