Bauphase 55
Die Schlussmontage
Mit der Installation der Kamera und dem Anbringen der Propeller
und Propellerschutze schließt du die Montagearbeiten ab.

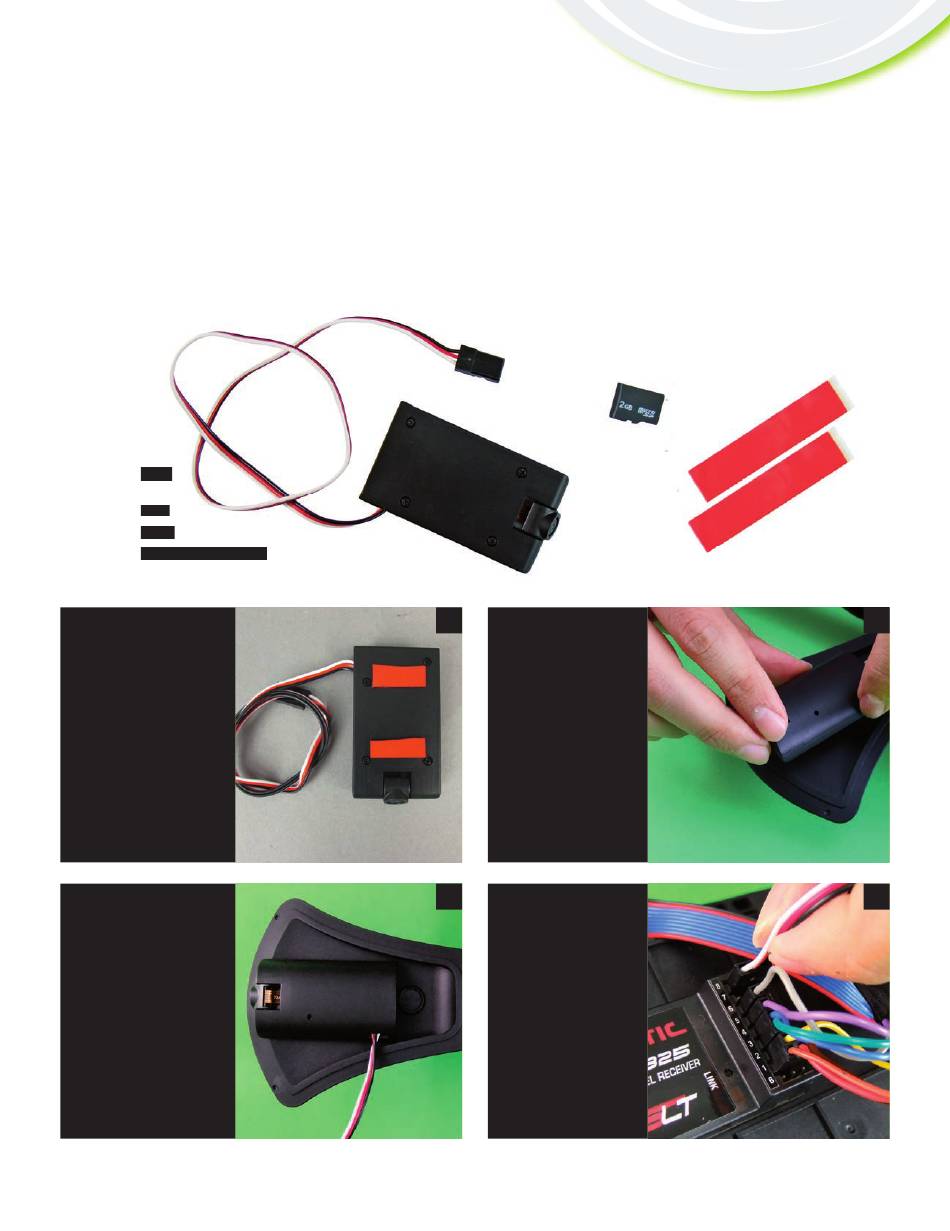

Die beigefügten
Die beigefügten
Bauteile
1. Videokamera
Videokamera
2. Speicherkarte
Speicherkarte
3. doppelseitige Klebestreifen
doppelseitige Klebestreifen
Klebeband befestigen
Schneide zwei Klebe-
streifen so zu, dass sie
zwischen die Schrau-
ben auf die Rückseite
der Kamera passen.
Dann die Schutzfolie
auf einer Seite des
Doppelklebebands ent-
fernen, und die Strei-
fen, wie gezeigt, an der
Kameraunterseite an-
bringen.
Die korrekte Position
der Kamera
Das Foto rechts zeigt
die korrekt positionier-
te, am Frontchassis der
Drohne fi xierte Kame-
ra. Die Linse ist nach
vorne gerichtet, hinten
sollte genügend Platz
vorhanden sein, um die
Speicherkarte einzule-
gen bzw. zu entfernen.
286
1
1
Kamera anbringen
Nun die obere Schutz-
folie der Klebestrei-
fen entfernen, und die
Kamera, wie gezeigt,
an der Unterseite des
Frontchassis fi xieren.
Das Fixieren und An-
schließen der Kame-
ra soll erfolgen, bevor
der Rumpf der Drohne
aufgesetzt wird.
3
Kamera anschließen
Führe das Anschluss-
kabel der Kamera an
der Chassisdecke ent-
lang nach hinten zum
Empfänger. Der für die
Kamera vorgesehene
Steckplatz ist Kanal 8.
Achte beim Einstecken
darauf, dass der weiße
Draht zur Ziffer weist.
Bauanleitung
Bauanleitung
Bauanleitung
Bauanleitung
Bauanleitung
Bauanleitung
3
2
2
4
