Guida rapida

Per collegare il monitor MultiSync
1. Spegnere il computer.
2. Per PC o Mac con uscita digitale DVI: Collegare il cavo segnali DVI-D al connettore della scheda video
del sistema. Serrare tutte le viti.
Per PC con uscita analogica: Collegare il cavo segnali mini D-SUB a 15 pin - DVI al connettore della
scheda video nel sistema.
Per il Mac: Collegare l'adattatore cavo MultiSync Macintosh al computer. Collegare il cavo segnali mini
D-SUB a 15 pin all'adattatore cavo MultiSync Macintosh.
NOTA: Alcuni sistemi Macintosh non necessitano di un adattatore cavo Macintosh.

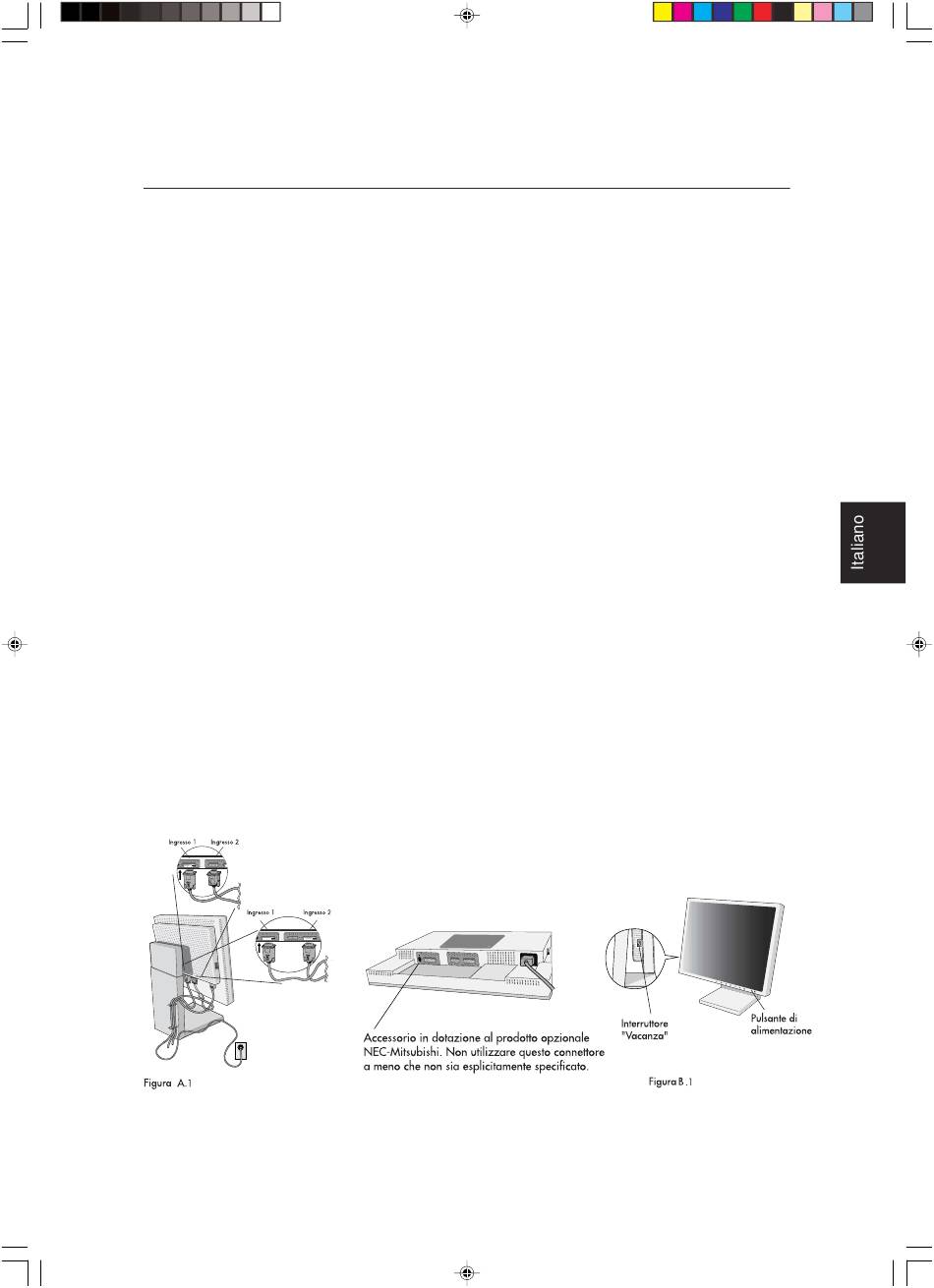

3. Collegare il cavo segnali DVI al connettore sul retro del monitor. Posizionare il cavo segnali video
(Figura A.1). Collegare solo VGA o DVI a Input 2.
NOTA: Collegamenti errati dei cavi possono provocare funzionamento anomalo, danneggiare la qualità del
display o i componenti del modulo LCD e/o abbreviare la vita del modulo stesso.
Unire i cavi e fermarli nel sostegno con i morsetti in dotazione. Utilizzare due morsetti per fermare nel
sostegno posteriore (Figura A.1) oppure un morsetto per fermarli nel sostegno anteriore. Controllare
l'inclinazione, l'innalzamento e l'abbassamento e la rotazione dello schermo quando si sistemano i cavi.
4. Collegare un'estremità del cavo di alimentazione alla presa c.a. sul retro del monitor e l'altra estremità
alla presa di alimentazione (Figura A.1).
NOTA: Qualora la forma e la tensione della presa di corrente C.A. in uso non corrispondano a quelle
del cavo di alimentazione fornito, far riferimento alla sezione Uso consigliato per un uso
appropriato del cavo di alimentazione C.A.
5. L'interruttore "Vacanza" sul lato sinistro del monitor deve essere in condizione ON (Figura B.1).
Accendere il monitor e il computer con il pulsante di alimentazione.
NOTA: Vi sono due interruttori - uno sul lato sinistro e uno sul lato anteriore del monitor. NON commutare
on/ off troppo velocemente.
6. Per completare il setup del monitor MultiSync LCD, utilizzare i seguenti comandi OSM
• Regolazione automatica del contrasto (solo ingresso analogico)
• Regolazione automatica (solo ingresso analogico)
Vedere la sezione Controlli di questo Manuale Utente per la descrizione completa dei controlli OSM.
NOTA: Per qualsiasi problema, vedere la sezione Ricerca guasti di questo manuale utente.
NOTA: Fare riferimento al manuale utente nel CD di Setup NEC LCD per l'installazione e il funzionamento
di questo software.
