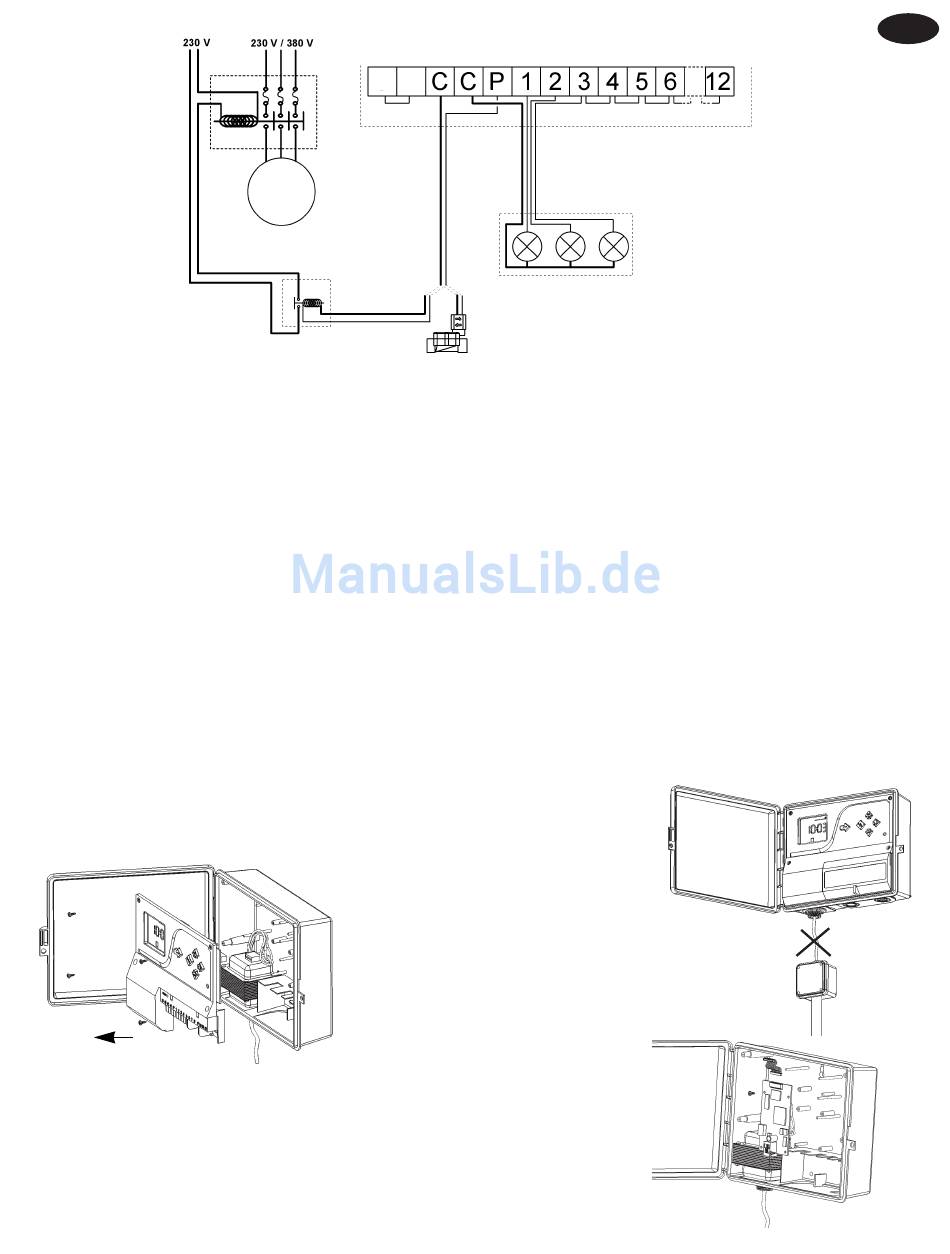

Pumpenstart oder Hauptventil
Die Klemme "P" wird zum automatischen Start einer Pumpe über ein Relais oder zum
Öffnen eines Hauptventils verwendet. Die Klemme "P" hat nur dann Strom, wenn eine
der Stationen in Betrieb ist. Empfohlene Relais: FINDER 55 32 80 24, TELEMECANIQUE
RXN 21 E11 B7, HAGER ES-224 oder gleichwertige.
ACHTUNG
Wenn nicht alle Stationen belegt sind und ein Pumpenstartrelais angeschlossen ist,
müssen die unbelegten Stationen zu einer belegten Station überbrückt werden. Wenn
die unbelegten Stationen nicht überbrückt werden und das Steuergerät nach längerem
Stromausfall das Schutzprogramm ausführt, arbeitet die Pumpe ohne Wasser
(trocken). Es können dabei erhebliche Beschädigungen an der Pumpe auftreten.
5/ Anschluss eines Modems (Option für Satellitenmodus mit Tele Manager,
siehe Kap. C)
3 - Installieren Sie das Modem und schrauben Sie es mit
den beiden mitgelieferten Schrauben fest. Verbinden Sie
die Kabel zwischen dem Mother Board (Trägerleiterplatte)
und dem Modem, wie in Diagaramm 3 gezeigt.
C
S
Alle Kabel
D
im selben
Kabelkanal
B
1- Klemmen Sie die 230 V
2 - Schrauben Sie die
Frontplatte ab und
klemmen Sie die
Transformatorkabel ab.
S
Alle Kabel im
selben Kabelkanal
F
Stromkabel ab.
6
A
D
