ESP-MC DD du 22/10/02 imago 3 14/01/03 15:11 Page 17
Kapitel 1: Installation

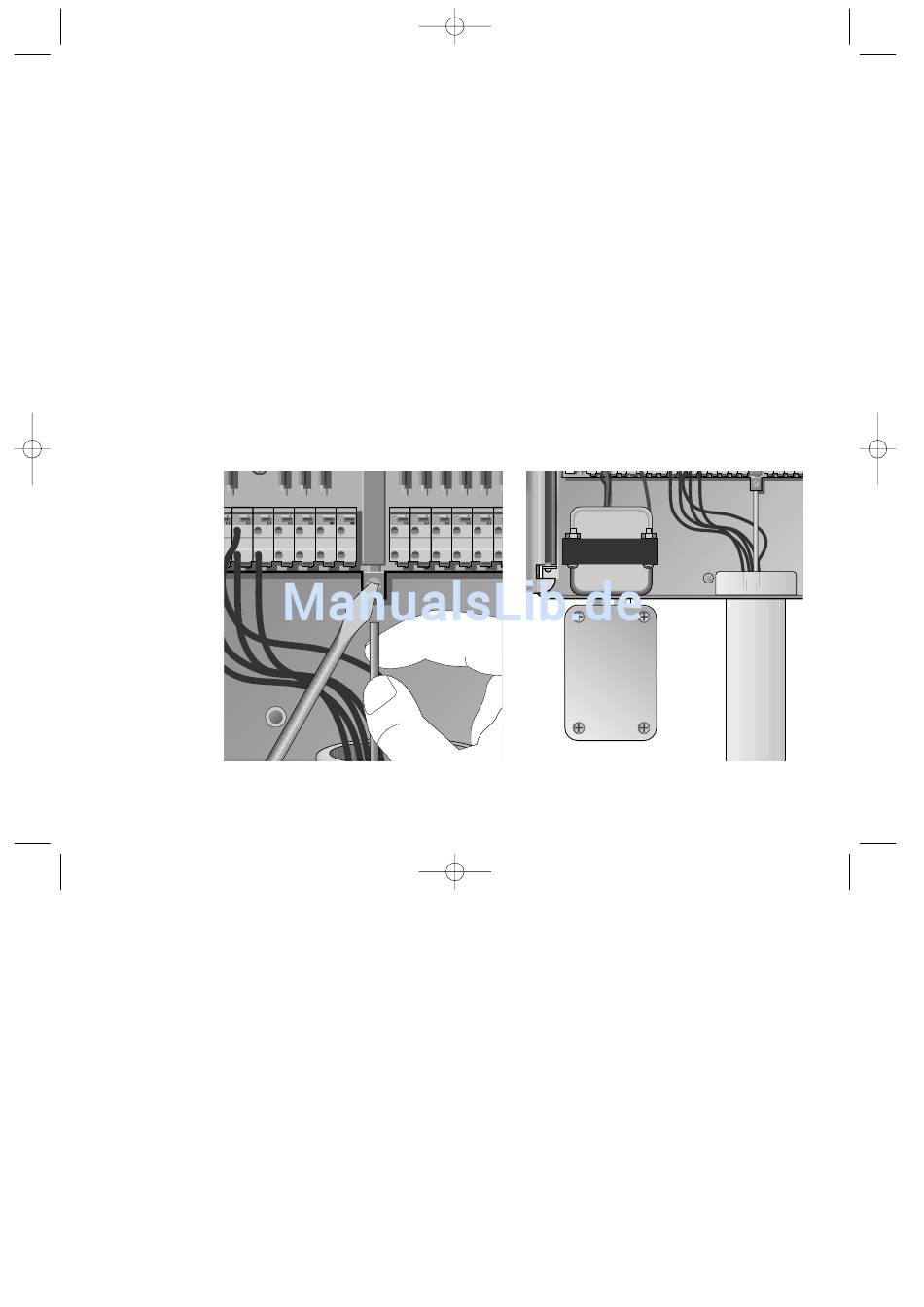

2. Lösen Sie die Schraube auf der
Erdungskabel einführen
Anschlussklemme für die Erdung und
schieben Sie das Erdungskabel in die
Klemme. Schrauben Sie die Schraube so
fest, dass das Kabel fest sitzt.
Anschluss an die Stromversorgung
Die Hauptstromkabel für 230 V / 50 Hz
sind braun, blau und grün/gelb. Diese
Kabel werden durch die kleinere Öffnung
unten am Steuergerät geführt.
Achtung: Die Kabel, mit denen das
Steuergerät an den Hauptstromanschluss
angeschlossen wird, müssen in einem
anderen Kabelschutzrohr verlegt werden, als
die Kabel zu den Ventilen.
Anschlusskasten
17
