Kapitel 1: Installation
Abnehmen der Frontplatte des
Steuergerätes
Um das Steuergerät zu installieren, müssen
Sie zuerst die Frontplatte abnehmen.

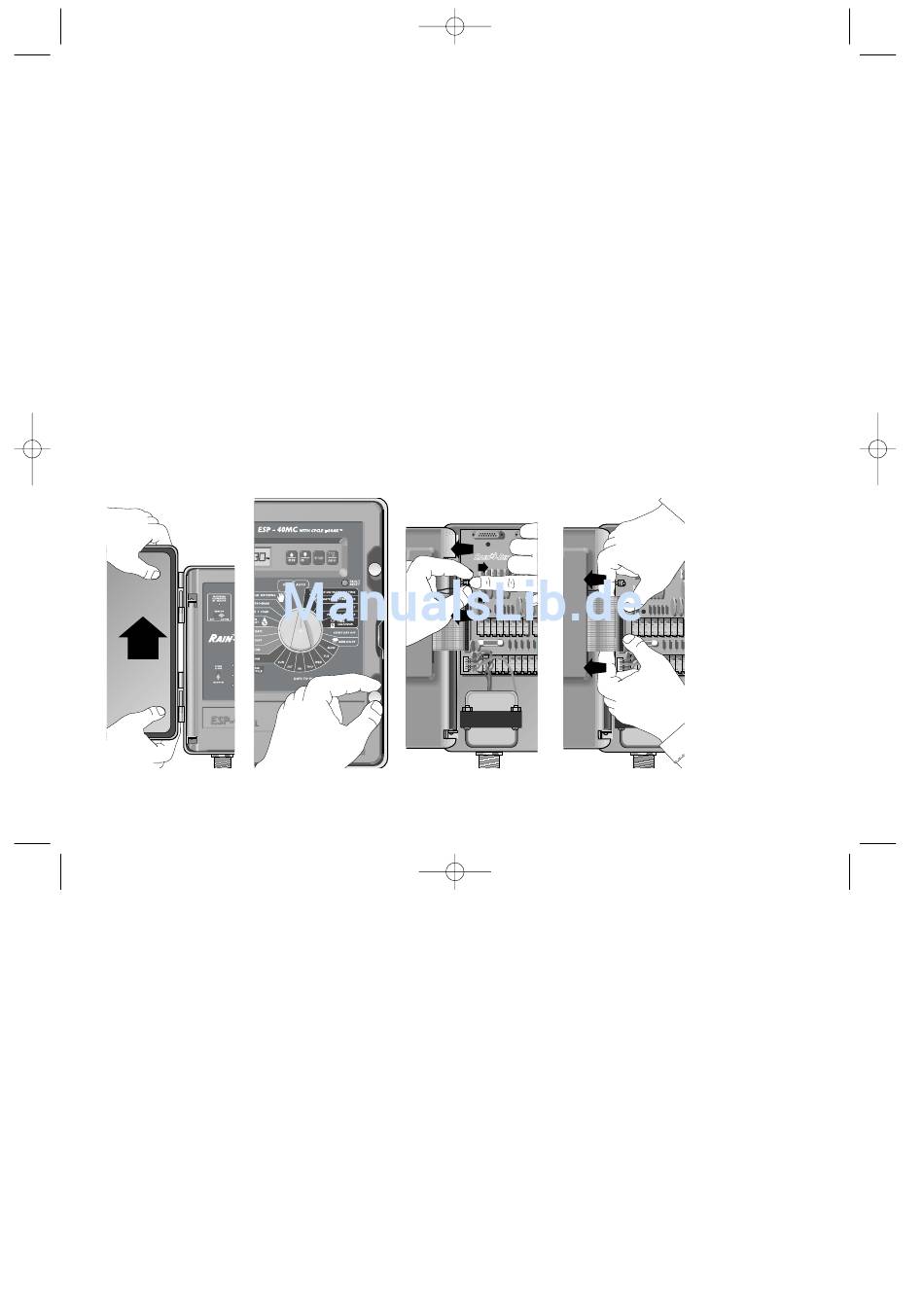

1. Öffnen Sie die Tür des Gehäuses und
nehmen Sie sie heraus, indem Sie sie
aus den Stiften heraus nach oben
ziehen.
2. Ziehen Sie die beiden weißen
Kunststoffstifte auf der rechten Seite
der Frontplatte hoch und öffnen Sie sie.
1. Schritt
8
3. Ziehen Sie den 2-adrigen
4. Nehmen Sie die Frontplatte aus ihren
5. Nehmen Sie den Schaumstoffblock aus
2-adrigen Anschlussstecker
2. Schritt
Anschlussstecker aus der unteren
Platine heraus. Ziehen Sie dann das
graue Flachbandkabel heraus und dann
den 6-adrigen Verbindungsstecker.
Scharnieren, indem Sie sie leicht
hochziehen, bis das untere Scharnier
heraus ist und drücken Sie sie dann
herunter, um sie aus dem oberen
Scharnier zu ziehen. Legen Sie die
Frontplatte vorsichtig beiseite.
dem Steuergerät heraus und dann die 9
V Batterie aus dem Karton.
Kabelband herausziehen
herausziehen
