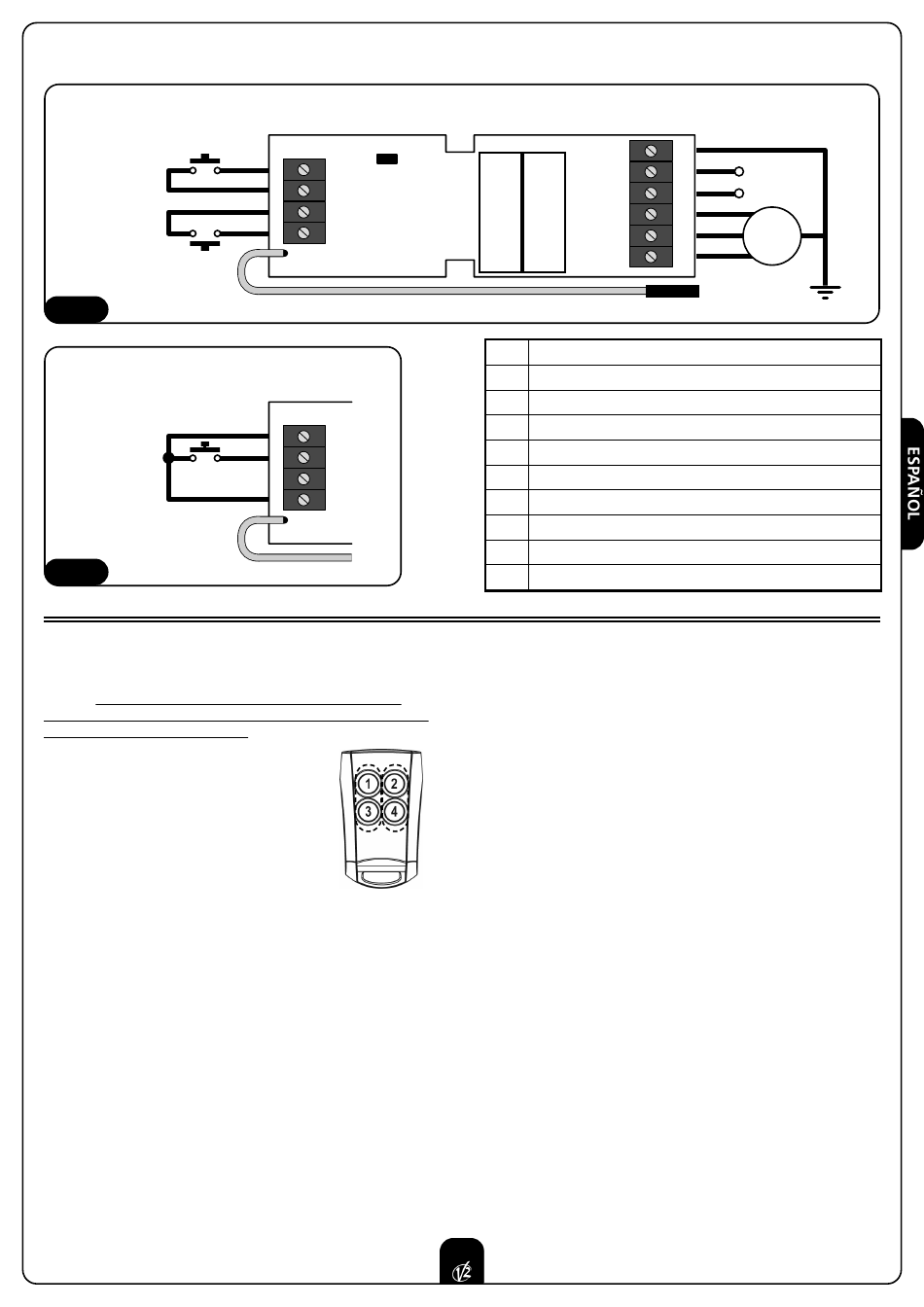

Conexión para el funcionamiento con 2 botones pulsadores
START (OPEN)
START (CLOSE)
Fig.1
Conexión para el funcionamiento con 1 botón
pulsador
START
Fig.2
MEMORIZACIÓN DE LOS TRANSMISORES
El sistema utiliza transmisores de la serie Personal Pass de 2 y 4
canales. La versión de 2 canales del transmisor Phoenix sólo
puede ser utilizada cuando la centralita funciona según la lógica
Paso a paso con 1 botón pulsador.
Se pueden memorizar hasta 32 pares de
botones pulsadores.
En el funcionamiento con 2 botones
pulsadores, las teclas de los transmisores
están empalmadas como se indica en la
figura, es decir 1 y 3 ó 2 y 4 y funcionan
como los 2 botones pulsadores externos.
En el funcionamiento con 1 botón pulsador la tecla del transmisor
memorizado funciona como el botón pulsador externo.
La memorización de los transmisores sólo puede ser hecha vía
radio con el siguiente procedimiento:
1. Instale los componentes del automatismo.
2. Alimente el sistema.
3. Transmita durante 5 segundos pulsando en el transmisor las
teclas 1 y 3 ó 2 y 4 si se trata de un transmisor de cuatro
canales o 1 y 2 si se trata de un transmisor de dos canales.
4. Pasados 5 segundos el motor se mueve en apertura durante
1 s. y en cierre durante 1 s., señala de este modo la entrada
en programación, si uno de los dos finales de carrera es
abierto el motor se moverá sólo en una dirección.
5. Suelte ambas teclas y transmita en 10 segundos con uno de
los botones pulsadores del nuevo par a memorizar.
Al llegar a este punto para verificar el correcto funcionamiento
del sistema basta con retransmitir y comprobar que el motor se
acciona según la lógica de funcionamiento programada.
CONEXIONES ELÉCTRICAS
J1
7
8
9
10
ANT
7
8
9
10
ANT
1 GND cable de tierra
2 Neutro alimentación
3 Fase alimentación
4 Común motor
5 Cierre motor
6 Apertura motor
7 Botón pulsador apertura
8 Común botón pulsador apertura
9 Común botón pulsador cierre
10 Botón pulsador cierre
Para añadir un nuevo transmisor repita el procedimiento entrando
en programación con un transmisor ya memorizado.
CANCELACIÓN DE LOS CÓDIGOS PARA EL
FUNCIONAMIENTO CON 1 BOTÓN PULSADOR
Para borrar todos los códigos memorizados en la central y
configurar el funcionamiento con 1 botón pulsador proceda
como sigue:
1. Quite la alimentación a la central.
2. Conecte un botón pulsador N.A. como se muestra en la fig. 2.
3. Pulse y mantenga pulsado el botón pulsador.
4. Dé alimentación a la central.
5. Después de 2 segundos suelte el botón pulsador.
6. El motor se mueve durante 1 segundo en ambos sentidos para
confirmar el buen resultado de la operación.
CANCELACIÓN DE LOS CÓDIGOS PARA EL
FUNCIONAMIENTO CON 2 BOTONES
PULSADORES
Para borrar todos los códigos memorizados en la central y
configurar el funcionamiento con 2 botones pulsadores proceda
como sigue:
1. Quite la alimentación a la central.
2. Conecte 2 botones pulsadores N.A. como se muestra en la
figura 1.
3. Pulse y mantenga pulsado uno de los 2 botones pulsadores.
4. Dé alimentación a la central.
5. Después de 2 segundos suelte el botón pulsador.
6. El motor se mueve durante 1 segundo en ambos sentidos para
confirmar el buen resultado de la operación.
9
1
GND
N
2
N
3 L
F
4
COM
(F) M
5
CLOSE
6
OPEN
