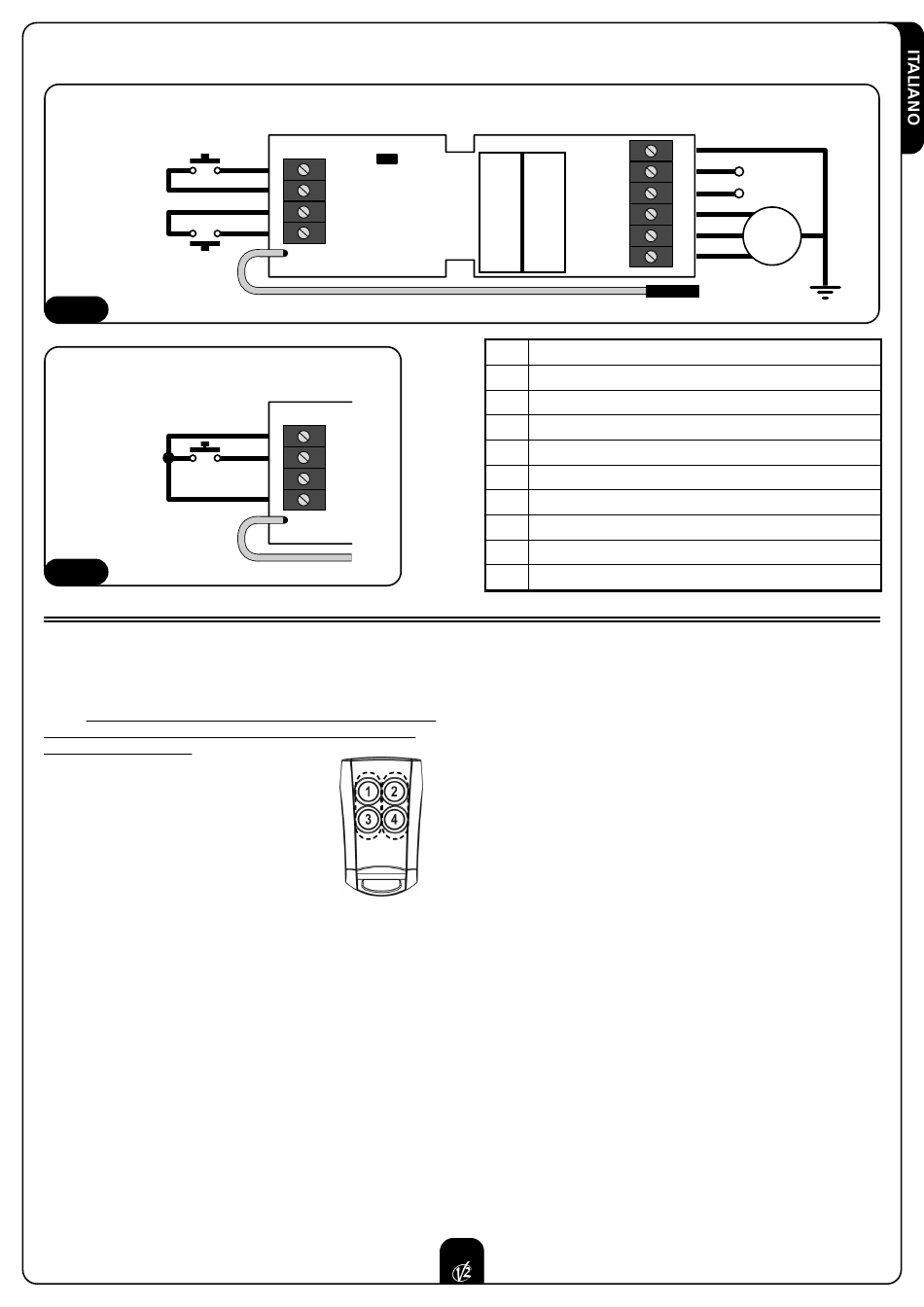

Collegamento per il funzionamento a 2 pulsanti
START (OPEN)
START (CLOSE)
Fig.1
Collegamento per il funzionamento a 1 pulsante
START
Fig.2

MEMORIZZAZIONE DEI TRASMETTITORI

Il sistema utilizza trasmettitori della serie Personal Pass a 2 e 4
canali. La versione a 2 canali del trasmettitore Phoenix può essere
utilizzata solo quando la centralina funziona secondo la logica
Passo-Passo a 1 pulsante.
Sono memorizzabili fino a 32 coppie di
pulsanti.
Nel funzionamento a 2 pulsanti, i tasti dei
trasmettitori sono accoppiati come indicato
in figura, cioè 1 e 3 o 2 e 4 e funzionano
come i 2 pulsanti esterni.
Nel funzionamento a 1 pulsante il tasto del trasmettitore
memorizzato funziona come il pulsante esterno.
La memorizzazione dei trasmettitori può solo essere fatta via
radio con la seguente procedura :
1. Installare i componenti dell'automatismo.
2. Alimentare il sistema.
3. Trasmettere per 5 secondi premendo sul trasmettitore i tasti
1 e 3 o 2 e 4 se si tratta di un trasmettitore quadri canale,
o 1 e 2 se si tratta di un trasmettitore bicanale.
4. Trascorsi 5 sec. il motore si muove in apertura per 1 sec. e in
chiusura per 1 sec., segnala in questo modo l'entrata in
programmazione, se uno dei due finecorsa è aperto il motore
si muoverà solo in una direzione.
5. Rilasciare entrambi i tasti e trasmettere entro 10 secondi con
uno dei pulsanti della nuova coppia da memorizzare.
A questo punto per verificare il corretto funzionamento del
sistema è sufficiente ritrasmettere e controllare che il motore si
azioni secondo la logica di funzionamento impostata.

COLLEGAMENTI ELETTRICI

J1
7
8
9
10
ANT
7
8
9
10
ANT
1 GND cavo di terra
2 Neutro alimentazione
3 Fase alimentazione
4 Comune motore
5 Chiusura motore
6 Apertura motore
7 Pulsante apertura
8 Comune pulsante apertura
9 Comune pulsante chiusura
10 Pulsante chiusura
Per aggiungere un nuovo trasmettitore ripetere la procedura
entrando in programmazione con un trasmettitore già
memorizzato.
CANCELLAZIONE DEI CODICI PER IL
FUNZIONAMENTO A 1 PULSANTE
Per cancellare tutti i codici memorizzati nella centrale e
configurare il funzionamento a 1 pulsante procedere come segue:
1. Togliere alimentazione alla centrale
2. Collegare un pulsante N.A. come in figura 2
3. Premere e mantenere premuto il pulsante
4. Alimentare la centrale
5. Dopo 2 secondi rilasciare il pulsante
6. Il motore si muove per 1 secondo in entrambi i versi per
confermare il buon esito dell'operazione
CANCELLAZIONE DEI CODICI PER IL
FUNZIONAMENTO A 2 PULSANTI
Per cancellare tutti i codici memorizzati nella centrale e
configurare il funzionamento a 2 pulsanti procedere come segue:
1. Togliere alimentazione alla centrale
2. Collegare 2 pulsanti N.A. come in figura 1
3. Premere e mantenere premuto uno dei 2 pulsanti
4. Alimentare la centrale
5. Dopo 2 secondi rilasciare il pulsante
6. Il motore si muove per 1 secondo in entrambi i versi per
confermare il buon esito dell'operazione
3
1
GND
N
2
N
3 L
F
4
COM
(F) M
5
CLOSE
6
OPEN
