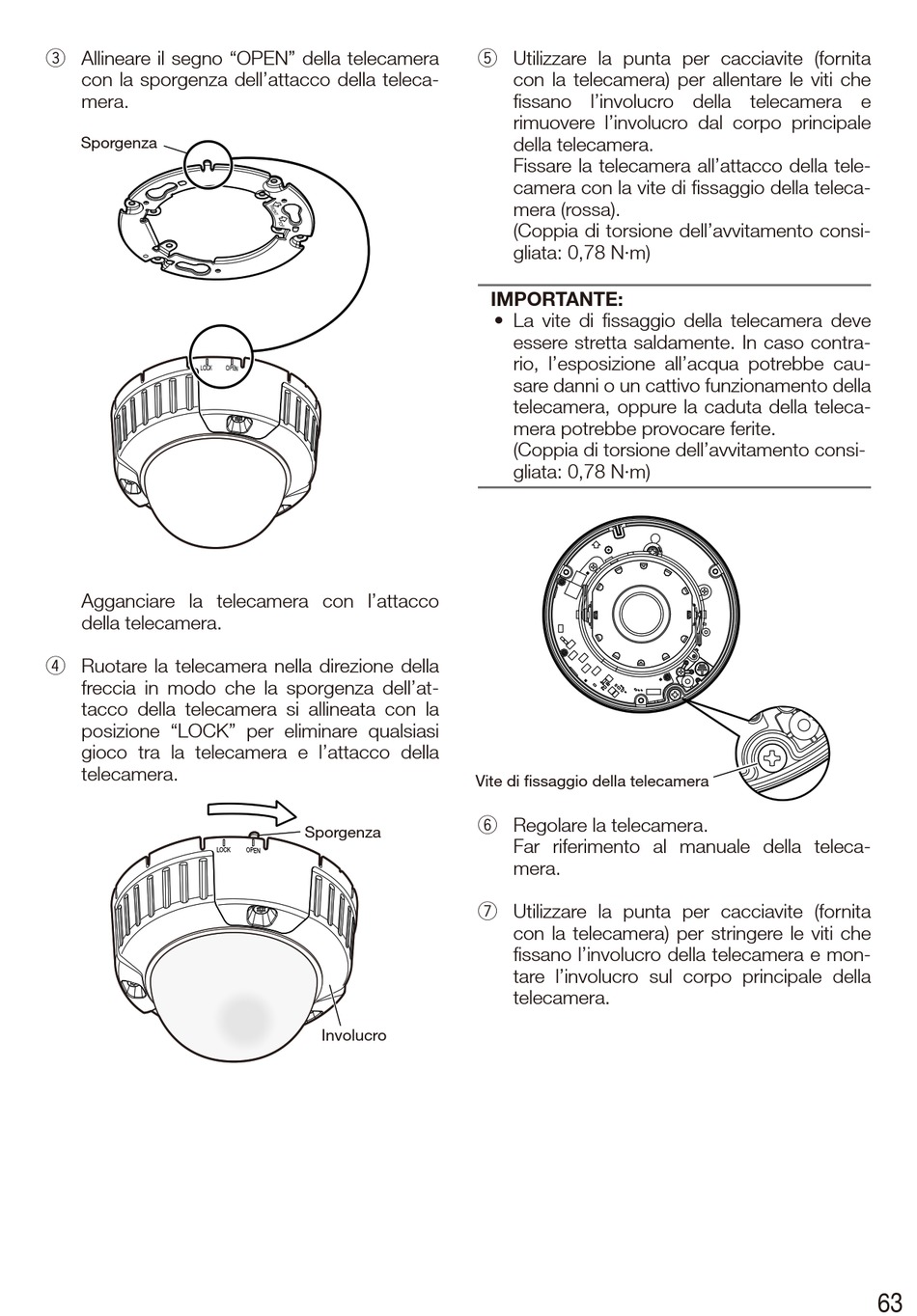

Allineare il segno "OPEN" della telecamera
e
con la sporgenza dell'attacco della teleca-
mera.
Sporgenza
LOCK
Agganciare la telecamera con l'attacco
della telecamera.
Ruotare la telecamera nella direzione della
r
freccia in modo che la sporgenza dell'at-
tacco della telecamera si allineata con la
posizione "LOCK" per eliminare qualsiasi
gioco tra la telecamera e l'attacco della
telecamera.
LOCK
OP EN
Sporgenza
OP EN
Involucro
Utilizzare la punta per cacciavite (fornita
t
con la telecamera) per allentare le viti che
fissano l'involucro della telecamera e
rimuovere l'involucro dal corpo principale
della telecamera.
Fissare la telecamera all'attacco della tele-
camera con la vite di fissaggio della teleca-
mera (rossa).
(Coppia di torsione dell'avvitamento consi-
gliata: 0,78 N·m)
IMPORTANTE:
• La vite di fissaggio della telecamera deve
essere stretta saldamente. In caso contra-
rio, l'esposizione all'acqua potrebbe cau-
sare danni o un cattivo funzionamento della
telecamera, oppure la caduta della teleca-
mera potrebbe provocare ferite.
(Coppia di torsione dell'avvitamento consi-
gliata: 0,78 N·m)
Vite di fissaggio della telecamera
Regolare la telecamera.
y
Far riferimento al manuale della teleca-
mera.
Utilizzare la punta per cacciavite (fornita
u
con la telecamera) per stringere le viti che
fissano l'involucro della telecamera e mon-
tare l'involucro sul corpo principale della
telecamera.
