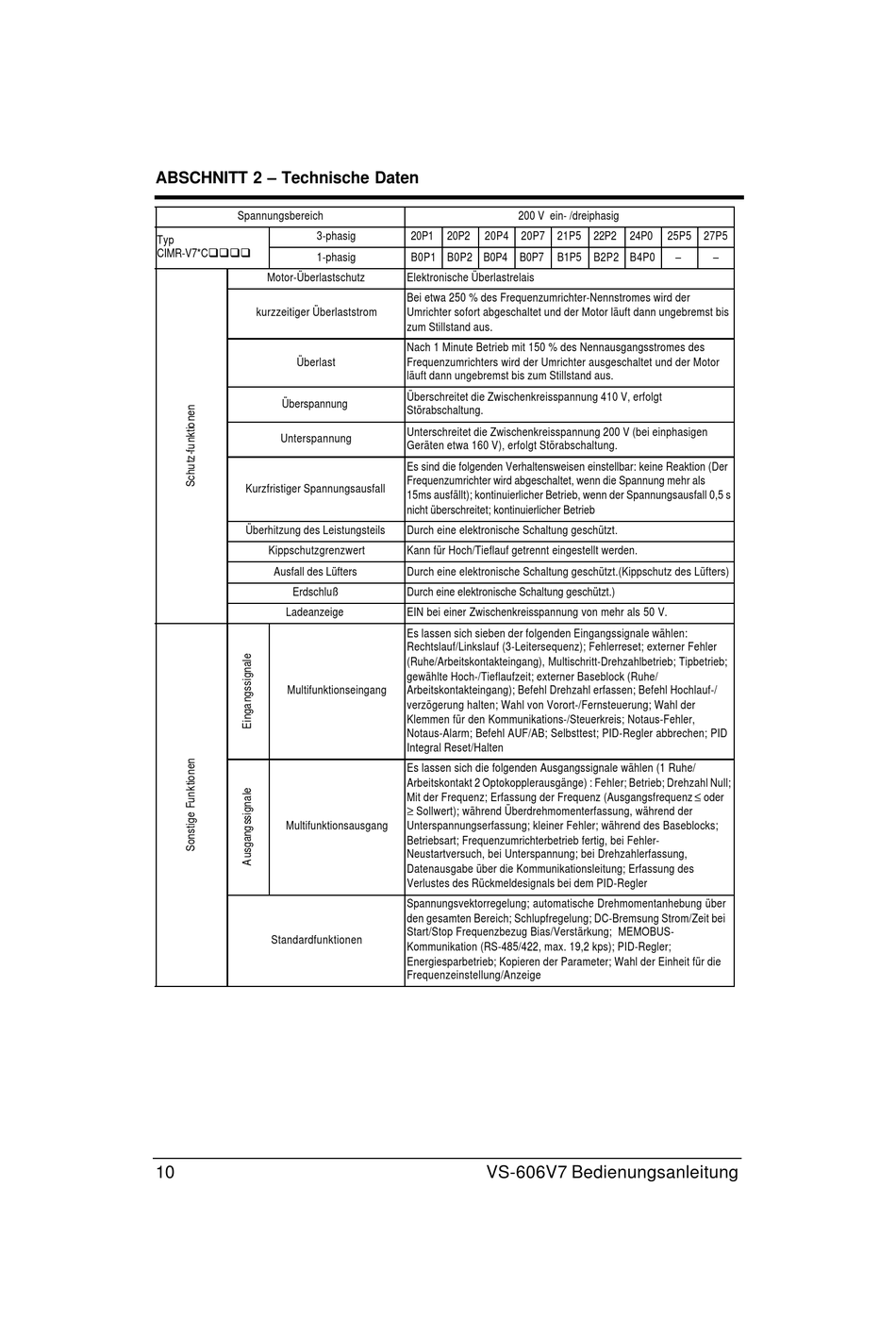

ABSCHNITT 2 – Technische Daten
Spannungsbereich
3-phasig
Typ
CIMR-V7*Cqqqq
1-phasig
Motor-Überlastschutz
kurzzeitiger Überlaststrom
Überlast
Überspannung
Unterspannung
Kurzfristiger Spannungsausfall
Überhitzung des Leistungsteils
Kippschutzgrenzwert
Ausfall des Lüfters
Erdschluß
Ladeanzeige
Multifunktionseingang
Multifunktionsausgang
Standardfunktionen
10
200 V ein- /dreiphasig
20P1 20P2 20P4 20P7 21P5 22P2
B0P1 B0P2 B0P4 B0P7 B1P5 B2P2 B4P0
Elektronische Überlastrelais
Bei etwa 250 % des Frequenzumrichter-Nennstromes wird der
Umrichter sofort abgeschaltet und der Motor läuft dann ungebremst bis
zum Stillstand aus.
Nach 1 Minute Betrieb mit 150 % des Nennausgangsstromes des
Frequenzumrichters wird der Umrichter ausgeschaltet und der Motor
läuft dann ungebremst bis zum Stillstand aus.
Überschreitet die Zwischenkreisspannung 410 V, erfolgt
Störabschaltung.
Unterschreitet die Zwischenkreisspannung 200 V (bei einphasigen
Geräten etwa 160 V), erfolgt Störabschaltung.
Es sind die folgenden Verhaltensweisen einstellbar: keine Reaktion (Der
Frequenzumrichter wird abgeschaltet, wenn die Spannung mehr als
15ms ausfällt); kontinuierlicher Betrieb, wenn der Spannungsausfall 0,5 s
nicht überschreitet; kontinuierlicher Betrieb
Durch eine elektronische Schaltung geschützt.
Kann für Hoch/Tieflauf getrennt eingestellt werden.
Durch eine elektronische Schaltung geschützt.(Kippschutz des Lüfters)
Durch eine elektronische Schaltung geschützt.)
EIN bei einer Zwischenkreisspannung von mehr als 50 V.
Es lassen sich sieben der folgenden Eingangssignale wählen:
Rechtslauf/Linkslauf (3-Leitersequenz); Fehlerreset; externer Fehler
(Ruhe/Arbeitskontakteingang), Multischritt-Drehzahlbetrieb; Tipbetrieb;
gewählte Hoch-/Tieflaufzeit; externer Baseblock (Ruhe/
Arbeitskontakteingang); Befehl Drehzahl erfassen; Befehl Hochlauf-/
verzögerung halten; Wahl von Vorort-/Fernsteuerung; Wahl der
Klemmen für den Kommunikations-/Steuerkreis; Notaus-Fehler,
Notaus-Alarm; Befehl AUF/AB; Selbsttest; PID-Regler abbrechen; PID
Integral Reset/Halten
Es lassen sich die folgenden Ausgangssignale wählen (1 Ruhe/
Arbeitskontakt 2 Optokopplerausgänge) : Fehler; Betrieb; Drehzahl Null;
Mit der Frequenz; Erfassung der Frequenz (Ausgangsfrequenz ≤ oder
≥ Sollwert); während Überdrehmomenterfassung, während der
Unterspannungserfassung; kleiner Fehler; während des Baseblocks;
Betriebsart; Frequenzumrichterbetrieb fertig, bei Fehler-
Neustartversuch, bei Unterspannung; bei Drehzahlerfassung,
Datenausgabe über die Kommunikationsleitung; Erfassung des
Verlustes des Rückmeldesignals bei dem PID-Regler
Spannungsvektorregelung; automatische Drehmomentanhebung über
den gesamten Bereich; Schlupfregelung; DC-Bremsung Strom/Zeit bei
Start/Stop Frequenzbezug Bias/Verstärkung; MEMOBUS-
Kommunikation (RS-485/422, max. 19,2 kps); PID-Regler;
Energiesparbetrieb; Kopieren der Parameter; Wahl der Einheit für die
Frequenzeinstellung/Anzeige
VS-606V7 Bedienungsanleitung
24P0 25P5 27P5
– –
