Elektrischer Anschluss

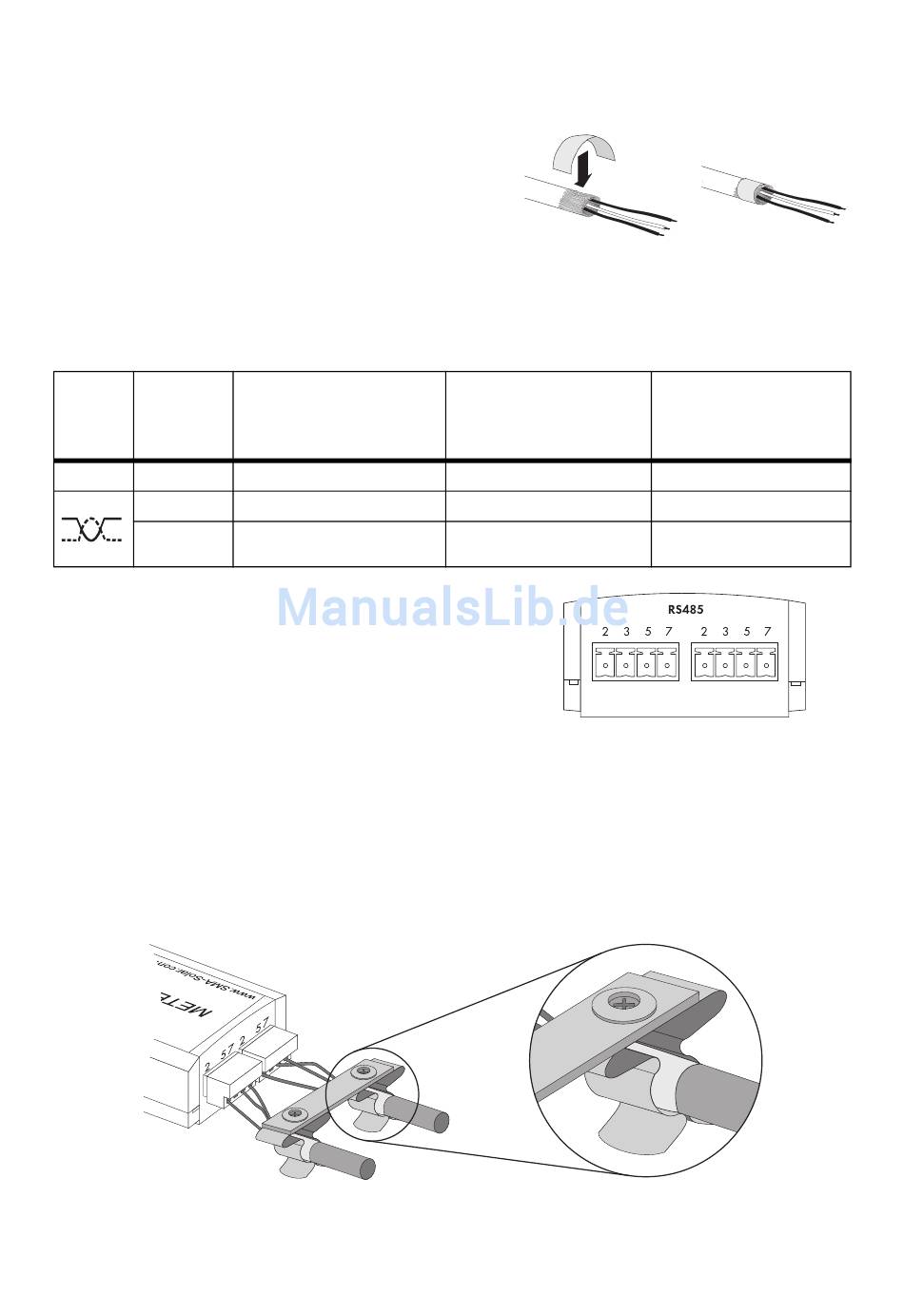

3. Wenn sich die Meter Connection Box mitten im RS485-Kommunikationsbus befindet:
• Kabelschirm nach hinten stülpen und mit leitfähiger
Klebefolie umkleben. Dort wird später die
Schirmklemme befestigt.
4. Nicht benötigte Adern bis zum Kabelmantel
kürzen.
5. Adern ca. 6 mm abisolieren.
6. Adern mit dem 4-poligen Stecker verbinden.
7. Aderfarben notieren.
Symbol Signal
GND
Data+
Data −
8. Stecker in die Meter Connection Box in einen der
beiden Anschlüsse für den RS485-
Kommunikationsbus stecken.
9. Anderes Kabelende am RS485-Kommunikationsbus anschließen.
Die Anschlussbelegung und Verdrahtung im System entnehmen Sie dem RS485-
Verkabelungsprinzip-Poster.
10. Wenn sich die Meter Connection Box mitten im RS485-Kommunikationsbus befindet:
• Schirmklemme auf die Kabelschirme der beiden Kabel drücken.
☑ Die Meter Connection Box ist am RS485-Kommunikationsbus angeschlossen.
16
METERBOX-IDE110611
Meter Connection Box
Anschluss für den RS485-
Kommunikationsbus
5
2
7
Aderfarbe
SMA Solar Technology AG
RS485-
Kommunikationsbus
5
2
7
Installationsanleitung
