3.4 Display

Das Display zeigt Informationen zum Cluster Controller und den angeschlossenen Geräten sowie
zum Anlagenzustand und zur Anlagenkonfiguration an. Der Display-Kontrast ist einstellbar (siehe
Kapitel 6.2). Die Display-Sprachen sind „Deutsch" und „Englisch". Die Display-Sprache wird über die
Benutzeroberfläche des Cluster Controllers geändert (siehe Kapitel 6.1).

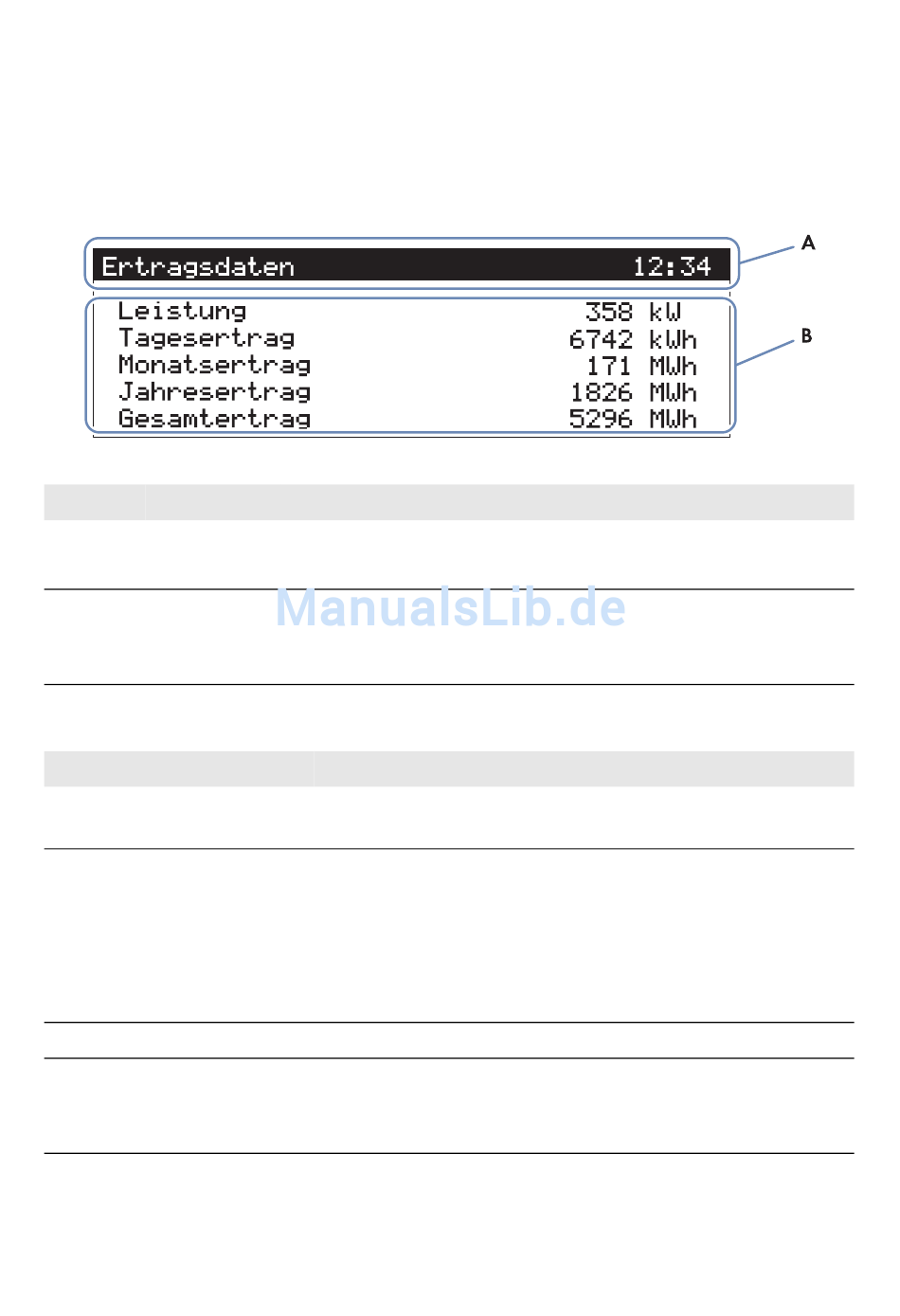

Abbildung 4: Display des Cluster Controllers (Beispiel)
Position
Bezeichnung Erklärung
A
Titelzeile
B
Datenzeilen
Übersicht der Display-Ansichten
Display-Ansicht
Startansicht
Anlagenübersicht
Ertragsdaten
Anlagenzustand
Bedienungsanleitung
Zeigt den Titel der Display-Ansicht an
Die Anlagenzeit wird immer angezeigt.
Zeigt Text und Zahlenwerte an
Die Zahlenwerte für Mess- oder Ertragsdaten werden mit Einheit
angezeigt.
Erklärung
Wird beim Start des Cluster Controllers angezeigt und zeigt u. a.
die aktuelle Firmware-Version des Cluster Controllers an
Zeigt den Anlagenzustand, den aktuellen Tagesertrag, die
Anlagenleistung und die aktuellen Vorgaben zur Wirkleistung und
zur Blindleistung an
Wenn innerhalb von 5 Minuten keine Taste des Tastenfelds
gedrückt wurde, wechselt der Cluster Controller zur
Display-Ansicht Anlagenübersicht.
Zeigt die Ertragsdaten der Anlage an
Zeigt den aktuellen Anlagenzustand an
Dabei werden die Anzahl der vom Cluster Controller erkannten
Wechselrichter und der Status der Wechselrichter angezeigt.
