3 Produktbeschreibung

3.3 LEDs

Betriebs-LEDs
LED
LEDs der Netzwerkanschlüsse
Farben und Funktionalität der LEDs der Netzwerkanschlüsse sind nicht genormt
Die Farben und Funktionalitäten der LEDs der Netzwerkanschlüsse sind nicht genormt. Die von
SMA verwendeten Farben für die Link/Activity-LED und die Speed-LED sowie die
entsprechenden Funktionalitäten können bei Fremdherstellern abweichen.

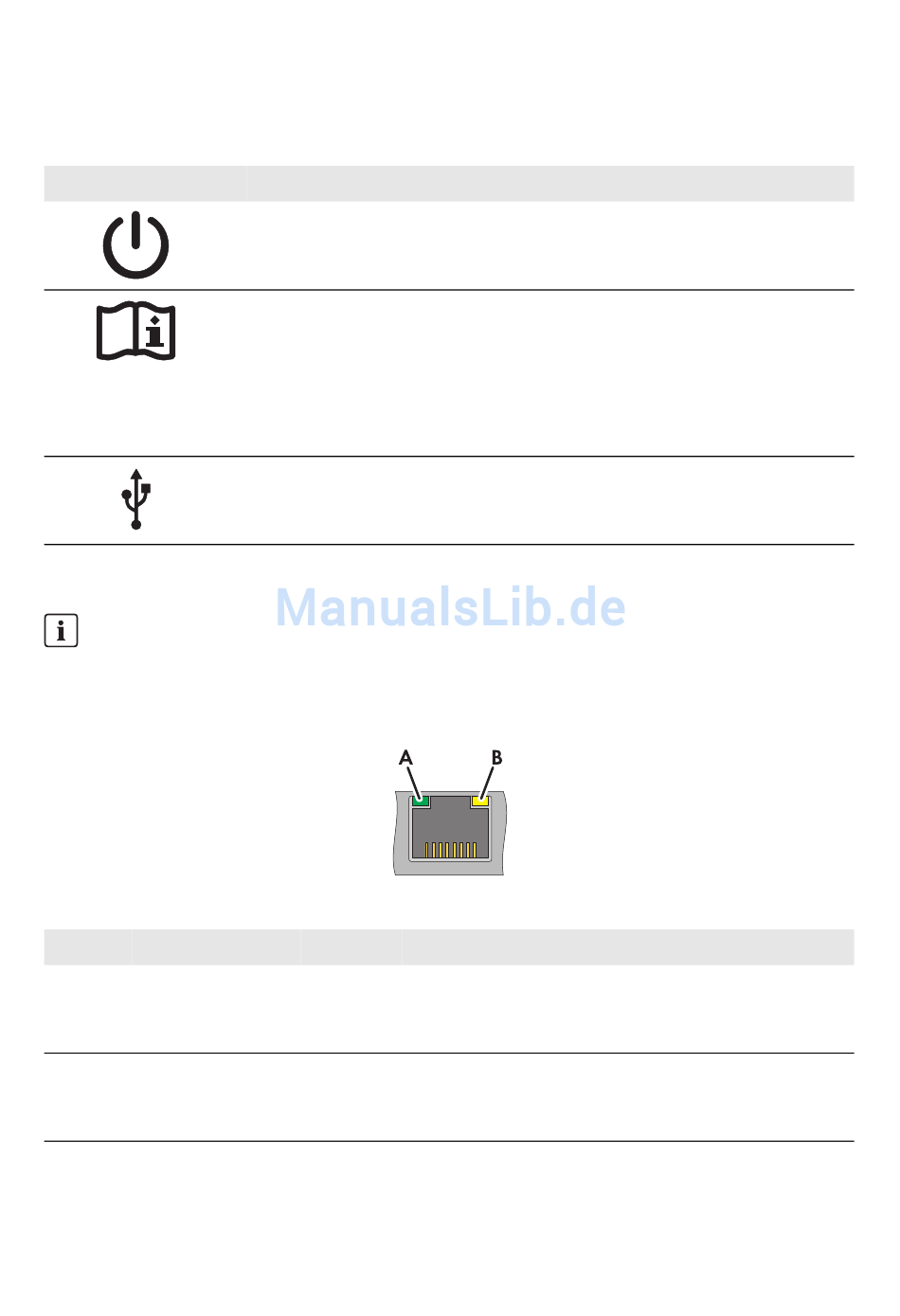

Abbildung 3: LEDs der Netzwerkanschlüsse
Position Bezeichnung
A Link/Activity-LED
B Speed-LED
20 ClusterController-BA-de-13
Bezeichnung
Power-LED
Status-LED
Datenträgerstatus-LED
Farbe Erklärung
Grün Zeigt den Status und die Aktivität der
Netzwerkverbindung an (Beschreibung der
LED-Zustände siehe Kapitel 18.1.2)
Gelb Zeigt die Geschwindigkeit der Netzwerkverbindung
an (Beschreibung der LED-Zustände siehe Kapitel
18.1.2)
SMA Solar Technology AG / SMA America, LLC
Erklärung
Zeigt an, ob der Cluster Controller startet oder in
Betrieb ist (Beschreibung der LED-Zustände siehe
Kapitel 18.1.1)
Zeigt den Status des Cluster Controllers und der
angeschlossenen Geräte sowie den
Kommunikationsstatus der Anlage und den
Status der Netzsystemdienstleistungen an
(Beschreibung der LED-Zustände siehe Kapitel
18.1.1)
Zeigt den Status der angeschlossenen
USB-Datenträger an (Beschreibung der
LED-Zustände siehe Kapitel 18.1.1)
Bedienungsanleitung
