Agilent Technologies U1604B Benutzerhandbuch Und Servicehandbuch Seite 115

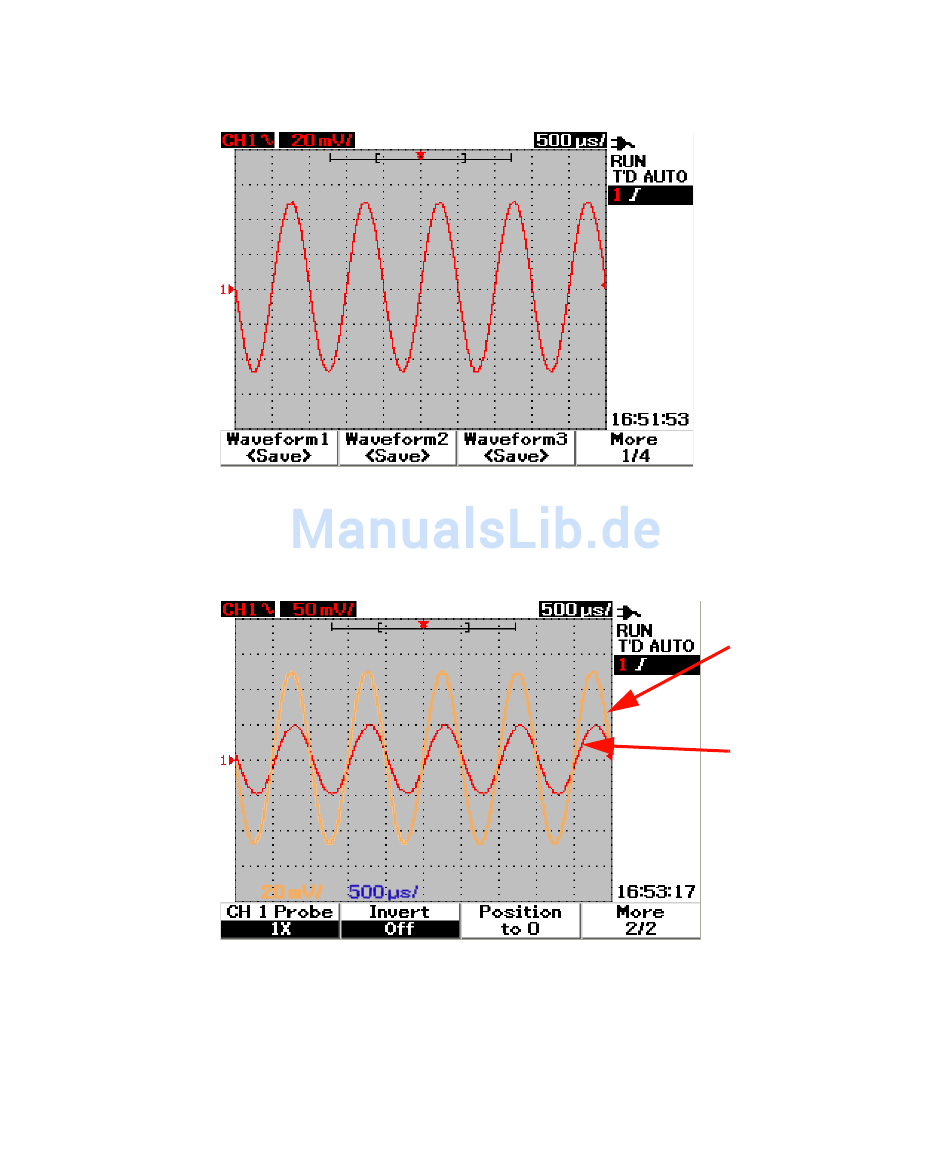

Abbildung 3-42 <Save> zeigt an, dass keine Wellenform gespeichert wurde. Drücken Sie
Abbildung 3-43 <Load> wird angezeigt, wenn eine Datei mit einer Wellenform unter
Agilent U1602B/U1604B Benutzer- und Servicehandbuch
zum Speichern einer Wellenform unter „Waveform 1" die Taste F1.
„Waveform 1" gespeichert wurde. Drücken Sie zum Aufrufen der
Wellenform aus dem internen Speicher auf die Taste F1. Diese Funktion
eignet sich für den Wellenformvergleich.
Verwenden der Oszilloskopfunktionen
Abgerufene Wellenform mit
vertikalen und horizontalen
Einstellungen im unteren
Anzeigebereich der
Wellenform.
Neu erfasste Wellenform
3
83
