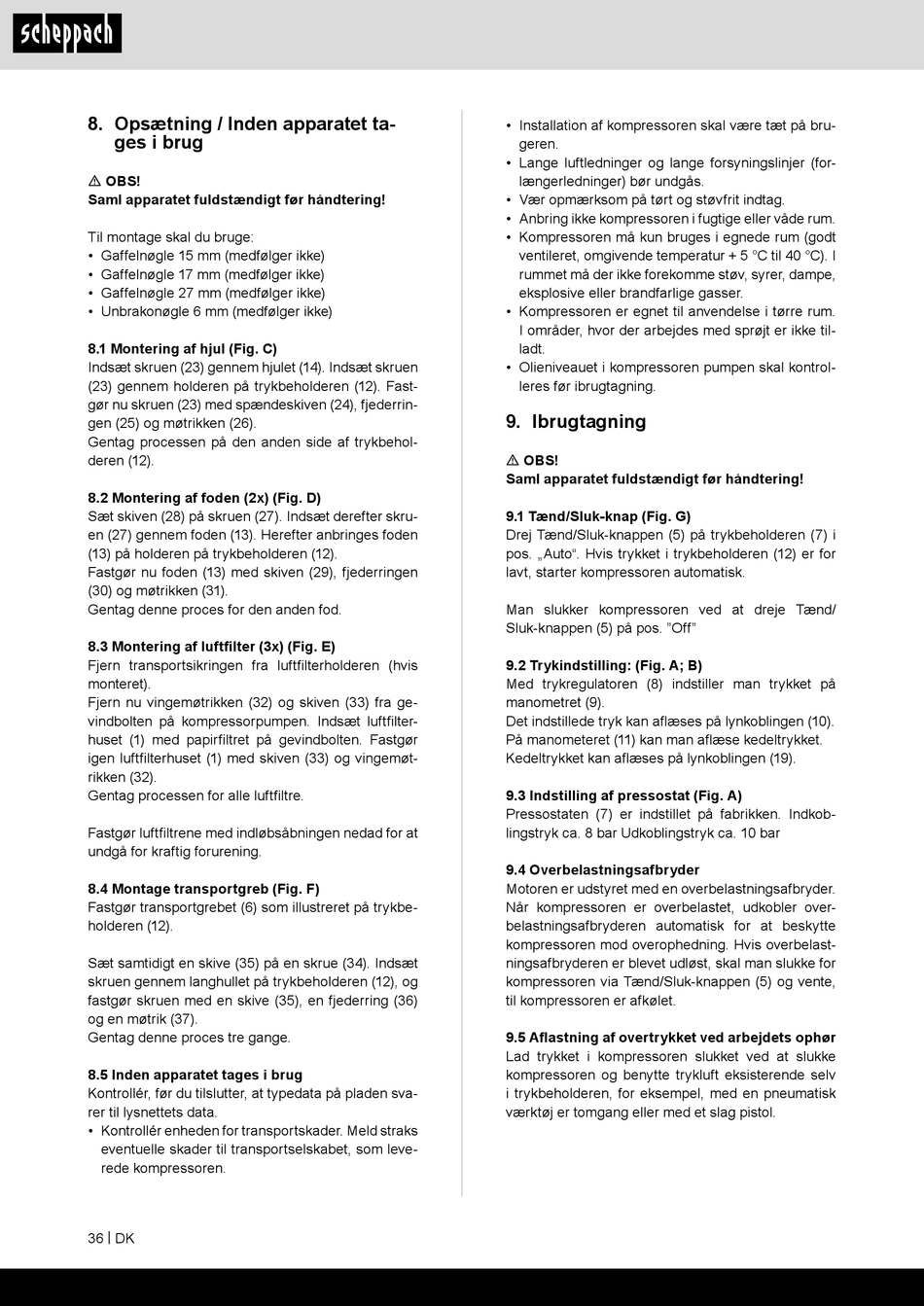

8. Opsætning / Inden apparatet ta-
ges i brug
m OBS!
Saml apparatet fuldstændigt før håndtering!
Til montage skal du bruge:
• Gaffelnøgle 15 mm (medfølger ikke)
• Gaffelnøgle 17 mm (medfølger ikke)
• Gaffelnøgle 27 mm (medfølger ikke)
• Unbrakonøgle 6 mm (medfølger ikke)
8.1 Montering af hjul (Fig. C)
Indsæt skruen (23) gennem hjulet (14). Indsæt skruen
(23) gennem holderen på trykbeholderen (12). Fast-
gør nu skruen (23) med spændeskiven (24), fjederrin-
gen (25) og møtrikken (26).
Gentag processen på den anden side af trykbehol-
deren (12).
8.2 Montering af foden (2x) (Fig. D)
Sæt skiven (28) på skruen (27). Indsæt derefter skru-
en (27) gennem foden (13). Herefter anbringes foden
(13) på holderen på trykbeholderen (12).
Fastgør nu foden (13) med skiven (29), fjederringen
(30) og møtrikken (31).
Gentag denne proces for den anden fod.
8.3 Montering af luftfilter (3x) (Fig. E)
Fjern transportsikringen fra luftfilterholderen (hvis
monteret).
Fjern nu vingemøtrikken (32) og skiven (33) fra ge-
vindbolten på kompressorpumpen. Indsæt luftfilter-
huset (1) med papirfiltret på gevindbolten. Fastgør
igen luftfilterhuset (1) med skiven (33) og vingemøt-
rikken (32).
Gentag processen for alle luftfiltre.
Fastgør luftfiltrene med indløbsåbningen nedad for at
undgå for kraftig forurening.
8.4 Montage transportgreb (Fig. F)
Fastgør transportgrebet (6) som illustreret på trykbe-
holderen (12).
Sæt samtidigt en skive (35) på en skrue (34). Indsæt
skruen gennem langhullet på trykbeholderen (12), og
fastgør skruen med en skive (35), en fjederring (36)
og en møtrik (37).
Gentag denne proces tre gange.
8.5 Inden apparatet tages i brug
Kontrollér, før du tilslutter, at typedata på pladen sva-
rer til lysnettets data.
• Kontrollér enheden for transportskader. Meld straks
eventuelle skader til transportselskabet, som leve-
rede kompressoren.
36 | DK
• Installation af kompressoren skal være tæt på bru-
geren.
• Lange luftledninger og lange forsyningslinjer (for-
længerledninger) bør undgås.
• Vær opmærksom på tørt og støvfrit indtag.
• Anbring ikke kompressoren i fugtige eller våde rum.
• Kompressoren må kun bruges i egnede rum (godt
ventileret, omgivende temperatur + 5 °C til 40 °C). I
rummet må der ikke forekomme støv, syrer, dampe,
eksplosive eller brandfarlige gasser.
• Kompressoren er egnet til anvendelse i tørre rum.
I områder, hvor der arbejdes med sprøjt er ikke til-
ladt.
• Olieniveauet i kompressoren pumpen skal kontrol-
leres før ibrugtagning.

9. Ibrugtagning

m OBS!
Saml apparatet fuldstændigt før håndtering!
9.1 Tænd/Sluk-knap (Fig. G)
Drej Tænd/Sluk-knappen (5) på trykbeholderen (7) i
pos. „Auto". Hvis trykket i trykbeholderen (12) er for
lavt, starter kompressoren automatisk.
Man slukker kompressoren ved at dreje Tænd/
Sluk-knappen (5) på pos. "Off"
9.2 Trykindstilling: (Fig. A; B)
Med trykregulatoren (8) indstiller man trykket på
manometret (9).
Det indstillede tryk kan aflæses på lynkoblingen (10).
På manometeret (11) kan man aflæse kedeltrykket.
Kedeltrykket kan aflæses på lynkoblingen (19).
9.3 Indstilling af pressostat (Fig. A)
Pressostaten (7) er indstillet på fabrikken. Indkob-
lingstryk ca. 8 bar Udkoblingstryk ca. 10 bar
9.4 Overbelastningsafbryder
Motoren er udstyret med en overbelastningsafbryder.
Når kompressoren er overbelastet, udkobler over-
belastningsafbryderen automatisk for at beskytte
kompressoren mod overophedning. Hvis overbelast-
ningsafbryderen er blevet udløst, skal man slukke for
kompressoren via Tænd/Sluk-knappen (5) og vente,
til kompressoren er afkølet.
9.5 Aflastning af overtrykket ved arbejdets ophør
Lad trykket i kompressoren slukket ved at slukke
kompressoren og benytte trykluft eksisterende selv
i trykbeholderen, for eksempel, med en pneumatisk
værktøj er tomgang eller med et slag pistol.
