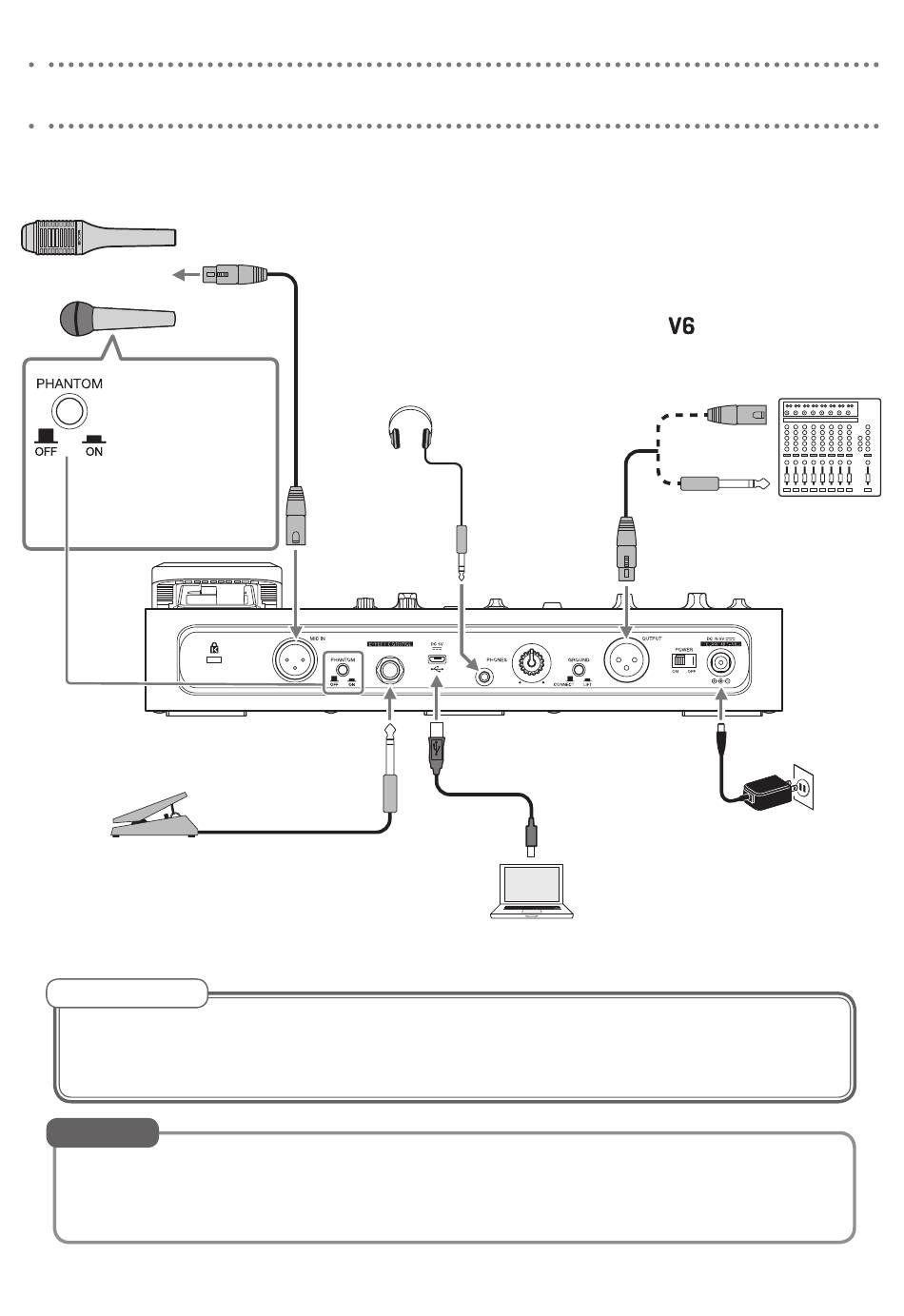

Verkabelung
Mikrofon (ZOOM SGV-6 oder handelsübliches Mikrofon)
Verbinden Sie das Mikrofon mit einem Mikrofonkabel mit der Buchse MIC IN.
oder
Zum Anschluss eines
ZOOM SGV-6, Kon-
densatormikrofons
oder eines anderen
Geräts, das auf Phan-
tomspeisung ange-
wiesen ist, stellen Sie
den PHANTOM-Schal-
ter auf ON.
Expression-Pedal (ZOOM FP02M)
Schließen Sie das Pedal an der
Buchse EFFECT CONTROL an.
Es kann nun zur Steuerung des
Effekts genutzt werden.
ANMERKUNG
Bei Anschluss eine Geräts, das keine Phantomspeisung unterstützt, müssen Sie
den Schalter PHANTOM immer auf OFF stellen. Andernfalls könnte das Gerät be-
schädigt werden.
HINWEIS
• Es können auch vier Typ-AA-Batterien verwendet werden. Verwenden Sie im-
mer nur Batterien eines Typs (Alkaline, NiMH oder Lithium).
• Das Gerät kann im Betrieb auch über den USB-Port mit Strom versorgt werden.
Stereokopfhörer mit
Miniklinke
Computer
3
Mixer, PA-System, Recorder etc.
Schließen Sie ein Kabel mit
einem (weiblichen) XLR-Stecker
an der Buchse OUTPUT an.
Der andere Stecker des Kabels
muss für die Eingangsbuchse
des PA-Systems bzw. Recorders
ausgelegt sein.
gibt Linepegel aus.
Der
Schließen Sie ihn an einem
Line-Eingang eines anderen
Geräts an.
Netzteil
(ZOOM AD-16)
