Einstellen der Schnitthöhe
Die Schnitthöhe lässt sich zwischen 25 und
114 mm in Schritten von 6 mm einstellen. Sie
bewirken die Einstellung durch das Umstecken von
vier Splinten in verschiedene Löcher sowie durch
das Beifügen oder Entfernen von Distanzstücken.
Hinweis: Alle Schnitthöhenstifte müssen
mindestens ein Distanzstück aufweisen, sonst
werden Büchsen beschädigt.
Hinweis: Sie können maximal zwei
Distanzstücke pro Schnitthöhenstift verwenden.
1. Wählen Sie das Loch in der Schnitthöhensäule
und die gewünschte Anzahl der Distanzstücke,
das der von Ihnen gewünschten Schnitthöhe
entspricht (Bild 12).
2. Heben Sie das Mähwerk mit dem Hubgriff an
und nehmen Sie den Splint ab (Bild 12).
3. Fügen Sie die gewünschten Distanzstücke
hinzu oder entfernen Sie diese. Richten Sie
die Löcher aus und stecken Sie den Splint ein
(Bild 12).
Hinweis: Nicht verwendete
Schnitthöhen-Distanzstücke können auf
Ständern gehalten und mit einem Splint
befestigt sind.
Wichtig: Stecken Sie alle vier Splinte in
Löcher auf der gleichen Höhe und mit
derselben Anzahl von Distanzstücken,
um einen gleichmäßigen Schnitt
sicherzustellen.
1. Trägerrahmen
2. Splint
3. Hintere Schnitthöhensäule
Einstellen der
Antiskalpierrollen
Die Antiskalpierrollen Radstelzen müssen auf die
korrekten Löcher für die jeweilige Schnitthöhe
eingestellt werden. Es muss eine Bodenfreiheit
von 10 mm bestehen.
Hinweis: Wenn Sie die Antiskalpierrollen zu
tief stellen, können die Rollen zu stark abgenutzt
werden.
1. Prüfen Sie nach dem Einstellen der
Schnitthöhe, dass die Antiskalpierrollen
mindestens eine Bodenfreiheit von 10 mm
aufweisen (Bild 13).
2. Sollte eine Einstellung erforderlich sein,
entfernen Sie die Schraube, Scheiben und die
Mutter (Bild 13).
3. Wählen Sie eine passende Lochposition, sodass
die Antiskalpierrollen mindestens 10 mm
Bodenfreiheit aufweisen (Bild 13).
4. Setzen Sie die Schraube und Mutter ein
(Bild 13).
21

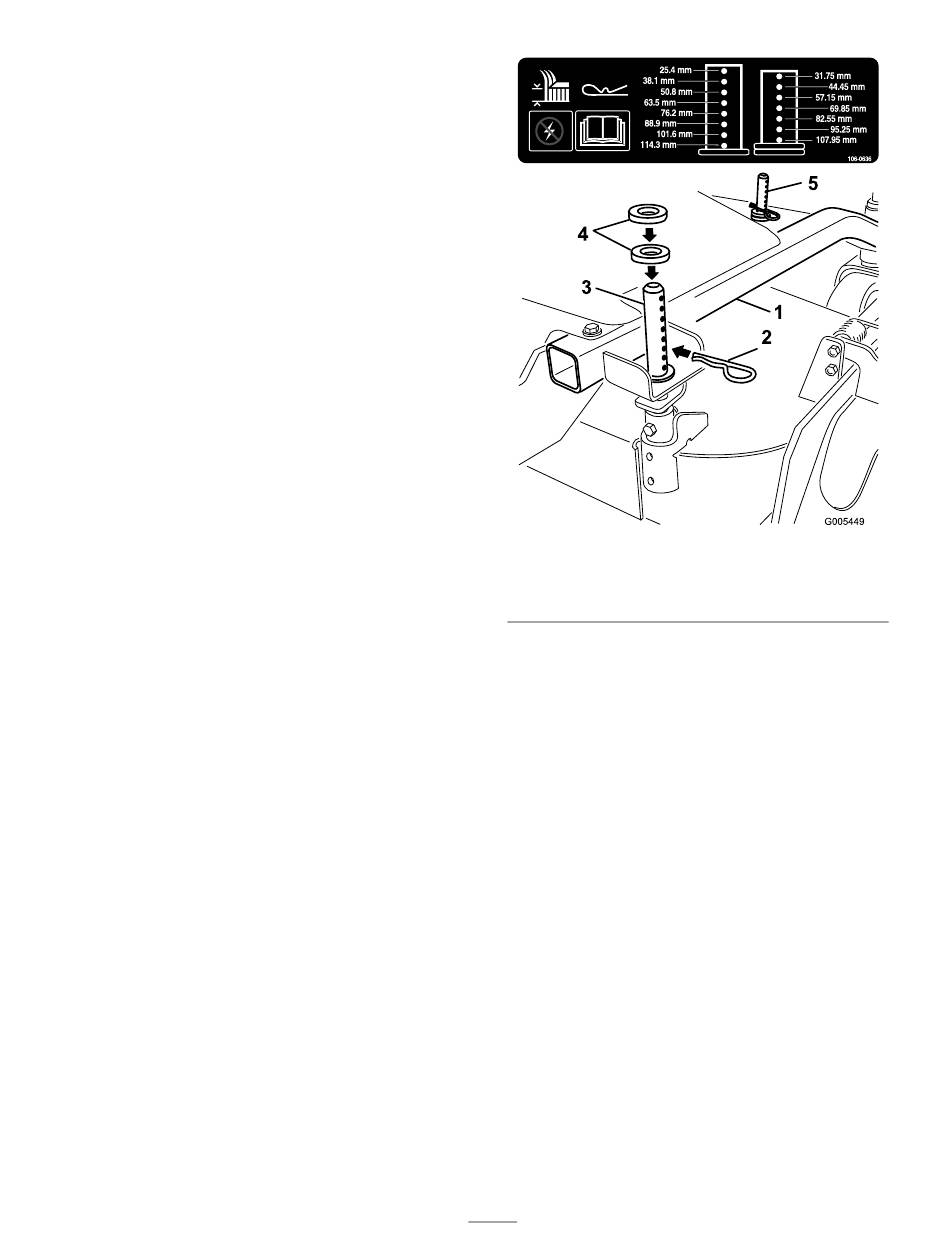

Bild 12
4. Distanzstücke
5. Vordere Schnitthöhensäule
