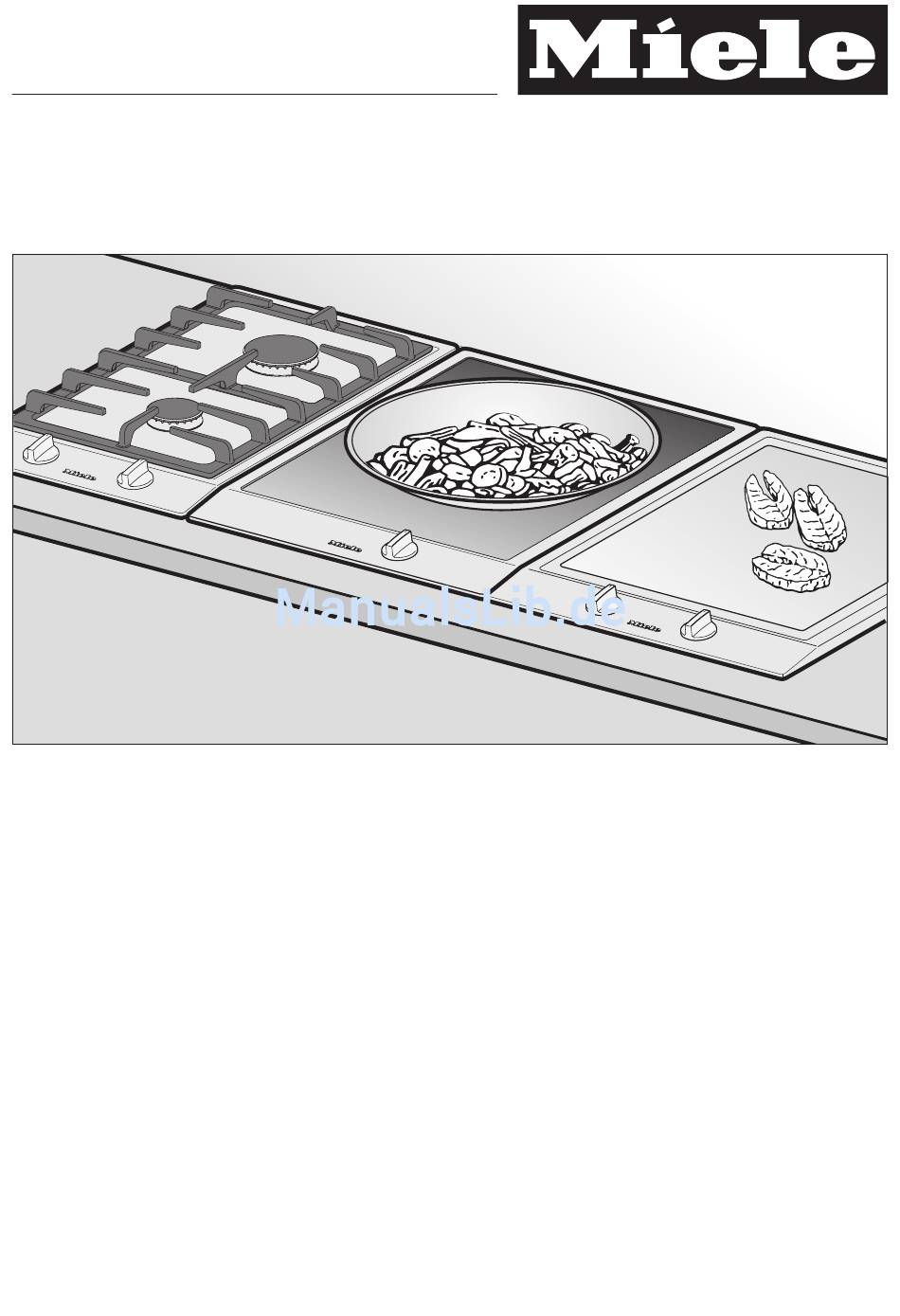

- Seite 1 Gebrauchs- und Montageanweisung Glaskeramik-Kochfelder CS 1112 CS 1122 CS 1134 de - DE Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung -Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 07 172 280...
-
Seite 2: Inhaltsverzeichnis
CS 1112 ........ - Seite 3 CS 1112 ........
-
Seite 4: Gerätebeschreibung
Gerätebeschreibung CS 1112 a Zweikreis-Kochzone Bedienknebel für die Kochstelle : (C 100 mm / 180 mm, f vorne Leistung: 700 / 1 800 W) g hinten b Einkreis-Kochzone (C 145 mm, Leistung: 1 200 W) c Symbole für die Anordnung der... -
Seite 5: Cs 1122
Gerätebeschreibung CS 1122 a Koch-/Bräterzone Bedienknebel für die Kochstelle : (C 180 mm / 180 mm x 265 mm, f vorne Leistung: 1 500 W / 2 400 W) g hinten b Einkreis-Kochzone (C 145 mm, Leistung: 1 200 W) c Symbole für die Anordnung der Anzeigeelemente Kochzonen... -
Seite 6: Cs 1134
Gerätebeschreibung CS 1134 a Zweikreis-Kochzone Bedienknebel für die Kochstelle : (C 100 mm / 180 mm g vorne links Leistung: 700 / 1 800 W) h hinten rechts b Einkreis-Kochzone j vorne rechts (C 145 mm, Leistung: 1 200 W) c Zweikreis-Kochzone (C 100 mm / 180 mm, Leistung: 700 W / 1 800 W) -
Seite 7: Sicherheitshinweise Und Warnungen
Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und ver- meiden Schäden am Gerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Sicherheitshinweise und War- nungen verursacht werden. - Seite 8 Sicherheitshinweise und Warnungen Bestimmungsgemäße Verwendung Dieses Kochfeld ist für die Verwendung im Haushalt und in haus- haltsähnlichen Aufstellumgebungen bestimmt. Dieses Kochfeld ist nicht für die Verwendung im Außenbereich bestimmt. Verwenden Sie das Kochfeld ausschließlich im haushaltsüblichen Rahmen zum Zubereiten und Warmhalten von Speisen. Alle anderen Anwendungsarten sind unzulässig.
- Seite 9 Sicherheitshinweise und Warnungen Kinder im Haushalt Kinder unter acht Jahren müssen vom Kochfeld ferngehalten wer- den – es sei denn, Sie werden sie ständig beaufsichtigt. Kinder ab acht Jahren dürfen das Kochfeld nur ohne Aufsicht be- dienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können.
- Seite 10 Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen am Kochfeld können Ihre Sicherheit gefährden. Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
- Seite 11 Öffnen Sie niemals das Gehäuse des Gerätes. Garantieansprüche gehen verloren, wenn das Kochfeld nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 12 Sicherheitshinweise und Warnungen Stromschlaggefahr! Nehmen Sie das Kochfeld bei einem Defekt oder bei Brüchen, Sprüngen oder Rissen in der Glaskeramikscheibe nicht in Betrieb bzw. schalten Sie es sofort aus. Trennen Sie das Gerät vom Elektro- netz.
- Seite 13 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Öle und Fette können sich bei Überhitzung entzünden. Lassen Sie das Kochfeld bei Arbeiten mit Ölen und Fetten niemals unbeauf- sichtigt. Löschen Sie niemals Öl- und Fettbrände mit Wasser. Schalten Sie das Gerät aus und ersticken Sie die Flammen vorsichtig mit einem Deckel oder einer Löschdecke.
- Seite 14 Sicherheitshinweise und Warnungen Wenn das Kochfeld hinter einer Möbeltür eingebaut ist, betreiben Sie es nur bei geöffneter Möbeltür. Schließen Sie die Möbeltür erst, wenn die Restwärmeanzeigen erlo- schen sind. Das Kochfeld wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten.
- Seite 15 Sicherheitshinweise und Warnungen Leerkochende Töpfe können zu Schäden an der Glaskeramik- scheibe führen. Lassen Sie das Kochfeld während des Betriebs nicht unbeaufsichtigt! Raue Topf- und Pfannenböden verkratzen die Glaskeramikschei- be. Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Salz, Zucker oder Sandkörner, z. B. vom Gemüse putzen, können Kratzer verursachen, wenn sie unter den Geschirrboden gelangen.
- Seite 16 Sicherheitshinweise und Warnungen Reinigung und Pflege Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Verwenden Sie zum Reinigen des Kochfeldes niemals einen Dampf-Reiniger.
-
Seite 17: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträgli- cherheit notwendig waren. -
Seite 18: Vor Dem Ersten Benutzen
Vor dem ersten Benutzen Kleben Sie das Typenschild, das sich Die Bauteile aus Metall sind mit einem bei den Unterlagen Ihres Gerätes befin- Pflegemittel geschützt. Deshalb kommt det, an die dafür vorgesehene Stelle im es bei der ersten Inbetriebnahme vor- Kapitel "Typenschild". -
Seite 19: Funktionsweise Der Kochzonen
Funktionsweise der Kochzonen Die Einkreis-Kochzonen sind mit einem Einkreis-Kochzone Heizband, Zweikreis-Kochzonen und Bräterzonen sind mit zwei Heizbändern ausgestattet. Abhängig vom Modell können die Heizbänder durch einen Ring getrennt sein. Siehe Abbildungen. Jede Kochzone hat einen Überhit- zungsschutz (Innentemperaturbegren- zer), der das Überhitzen der Glaskera- mikscheibe verhindert (siehe Kapitel "Überhitzungsschutz"). -
Seite 20: Bedienung
Bedienung Ein- und Ausschalten Zuschalten des zweiten Heizkreises Eine Einkreis-Kochzone wird ein- und ausgeschaltet, indem Sie den Bedien- Bei Verwendung von größerem Koch- knebel nach rechts oder links drehen. geschirr können Sie den zweiten Heiz- kreis einer Zweikreis-Kochzone oder Eine Zweikreis-Kochzone /Bräterzone) der Bräterzone zuschalten. -
Seite 21: Einstellbereiche
Bedienung Einstellbereiche Garvorgang Einstellbereich Schmelzen von Butter, Schokolade etc. 1 - 2 Auflösen von Gelatine Zubereiten von Joghurt Abschlagen von Soßen nur aus Eigelb und Butter 1 - 3 Erwärmen kleiner Mengen Flüssigkeit Warmhalten von Gerichten, die leicht ansetzen Quellen von Reis Erwärmen von flüssigen und halbfesten Gerichten 3 - 5 Abschlagen von Cremes und Soßen, z. -
Seite 22: Überhitzungsschutz
Bedienung Überhitzungsschutz Jede Kochzone ist mit einem Überhit- zungsschutz (Innentemperaturbegren- zer) ausgestattet. Dieser schaltet die Beheizung der Kochzone automatisch ab, bevor sich die Glaskeramikscheibe überhitzt. Sobald sich die Glaskeramik- scheibe abgekühlt hat, schaltet sich die Beheizung wieder automatisch ein. Zum Auslösen des Überhitzungsschut- zes kann es kommen, wenn –... -
Seite 23: Kochgeschirr
Kochgeschirr – Für das Glaskeramik-Kochfeld ist je- – Heben Sie das Kochgeschirr zum des Topf- und Pfannenmaterial ge- Versetzen an. So vermeiden Sie eignet. Schlieren durch Abrieb und Kratzer. – Am besten geeignet sind Töpfe und – Achten Sie darauf, dass der Topf- Pfannen mit dickem Boden, der im bzw. -
Seite 24: Tipps Zum Energiesparen
Kochgeschirr Tipps zum Energiesparen – Garen Sie mit wenig Wasser und schalten Sie nach dem Ankochen – Garen Sie nach Möglichkeit nur in bzw. Anbraten rechtzeitig auf eine geschlossenen Töpfen oder Pfan- niedrigere Leistungsstufe zurück. nen. So wird verhindert, dass Wärme unnötig entweicht. -
Seite 25: Reinigung Und Pflege
Reinigung und Pflege Um Beschädigungen der Oberflä- Verwenden Sie zum Reinigen chen zu vermeiden, verwenden Sie keinesfalls ein Dampf-Reinigungs- bei der Reinigung keine gerät. Der Dampf kann an span- – Handspülmittel, nungsführende Teile gelangen und – soda-, alkali-, ammoniak-, säure- einen Kurzschluss auslösen. - Seite 26 Edelstahlreiniger (siehe nem Glasschaber. Kapitel "Nachkaufbares Zubehör"). Reinigen Sie das Kochfeld anschlie- Um ein schnelles Wiederverschmutzen ßend mit dem Miele Glaskeramik- und zu verhindern, empfehlen wir die Ver- Edelstahlreiniger (siehe Kapitel "Nach- wendung eines Edelstahl-Pflegemittels kaufbares Zubehör"), oder einem han- (siehe Kapitel "Nachkaufbares Zube-...
-
Seite 27: Was Tun, Wenn
Was tun, wenn ...? Was ist zu tun, wenn ... Reparaturen an Elektrogeräten dürfen nur von einer Elektro-Fach- ... das Gerät nach dem Einschalten kraft durchgeführt werden. Durch nicht heiß wird? unsachgemäße Reparaturen können Prüfen Sie, ob die Sicherung der Elek- erhebliche Gefahren für den Benut- troinstallation ausgelöst hat. -
Seite 28: Kochleistung Prüfen
Kochleistung prüfen ^ Stellen Sie Durchmesser und Leis- Sie können die Kochleistung einer Kochzone prüfen. Dazu wird in einem tung der zu prüfenden Kochzone fest Topf eine bestimmte Menge Wasser (siehe Kapitel "Gerätebeschreibung"). zum Kochen gebracht und die dazu ^ Füllen Sie den Topf mit der in der Ta- benötigte Zeit gemessen. - Seite 29 Kochleistung prüfen C Kochzone Leistung bei 230 V Wassermenge Zeit* in in cm in Watt in Ltr Minuten 10,0 600 / 700 11,0 12,0 700 / 750 13,0 14,5 1000 / 1100 14,5 1200 14,5 1350 17,0 1500 18,0 1250 11,0 18,0 1700 / 1800...
-
Seite 30: Nachkaufbares Zubehör
Passend zu Ihren Geräten bietet Miele ein umfangreiches Sortiment an Miele Zubehören sowie Reinigungs- und Pflege- produkten. Diese Produkte können Sie ganz leicht im Miele Webshop be- stellen: Sie erhalten diese Produkte auch über den Miele Kunden- dienst (siehe Umschlag) und bei Ihrem Miele Fachhändler. -
Seite 31: Sicherheitshinweise Zum Einbau
Die Wandabschlussleisten müssen hit- zebeständig sein. Der Einbau über einem Miele Back- ofen ist nur bei einer Arbeitsplattenhöhe von mindestens 40 mm möglich. Die auf den folgenden Seiten aufge- führten Sicherheitsabstände sind sorg- fältig einzuhalten. - Seite 32 Sicherheitshinweise zum Einbau Sicherheitsabstand oben Wenn unter einer Dunstabzugshau- be mehrere Geräte eingebaut sind, für die unterschiedliche Sicherheits- abstände angegeben werden, müs- sen Sie den größten geforderten Si- cherheitsabstand einhalten. Zwischen dem Gerät und einer ober- halb angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten werden.
- Seite 33 40 mm bei CS 1212 / CS 1212-1 CS 1221 / CS 1221-1 CS 1234 / CS 1234-1 CS 1223 CS 1222 50 mm bei CS 1112 nicht empfehlenswert! CS 1122 CS 1134 CS 1326 CS 1327 CS 1411 100 mm bei CS 1012 / CS 1012-1...
- Seite 34 Sicherheitshinweise zum Einbau Sicherheitsabstand zu Nischenverkleidung Wird eine Nischenverkleidung angebracht, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tempera- turen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
-
Seite 35: Geräte- Und Einbaumaße
Geräte- und Einbaumaße CS 1112 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm... -
Seite 36: Cs 1122
Geräte- und Einbaumaße CS 1122 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm... -
Seite 37: Cs 1134
Geräte- und Einbaumaße CS 1134 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm... -
Seite 38: Arbeitsplatte Vorbereiten
Arbeitsplatte vorbereiten ^ Erstellen Sie den Arbeitsplattenaus- schnitt für ein oder mehrere Geräte entsprechend der Maßskizzen. Beachten Sie den Mindestabstand zur Rückwand sowie rechts oder links zu einer Seitenwand. Siehe Kapitel "Sicherheitshinweise zum Einbau". ^ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziel- lem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch... -
Seite 39: Einbau Von Mehreren Geräten
Einbau von mehreren Geräten Bei Einbau von mehr als einem Gerät muss zwischen den einzelnen Geräten je- weils eine Zwischenleiste b montiert werden. Siehe Kapitel "Klemmfedern und Zwischenleisten" befestigen. Arbeitsplattenausschnitt Arbeitsplattenausschnitt - zwei Geräte - drei Geräte Bei Einbau von zwei Geräten ergibt Bei Einbau von drei Geräten ergibt sich die Breite des Arbeitsplattenaus- sich die Breite des... - Seite 40 Einbau von mehreren Geräten Beispielrechnungen zum Arbeitsplattenausschnitt bei Einbau von drei Gerä- Gerätebreite minus 8 Gerätebreite Gerätebreite minus 8 Arbeitsplatten- ausschnitt 1032 1424 1124 1516 1136 1320 1136 Alle Maße in mm.
- Seite 41 Einbau von mehreren Geräten a Klemmfedern b Zwischenleisten c Zwischenraum zwischen Leiste und Arbeitsplatte d Abdeckung Die Befestigung der Klemmfedern a und Zwischenleisten b wird in der Abbil- dung für 3 Geräte dargestellt. Für jedes weitere Gerät ist eine zusätzliche Zwischenleiste erforderlich. Die Positi- on für die Befestigung einer zusätzlichen Zwischenleiste ist abhängig von der Ge- rätebreite B (288 mm / 380 mm / 576 mm).
-
Seite 42: Klemmfedern Und Zwischenleisten Befestigen
Klemmfedern und Zwischenleisten befestigen Arbeitsplatte aus Holz ^ Legen Sie die mitgelieferten Klemm- federn a und die Zwischenleisten b an den gekennzeichneten Stellen am oberen Rand des Ausschnittes auf. ^ Befestigen Sie die Klemmfedern und Zwischenleisten mit den mitgeliefer- ten Schrauben 3,5 x 25 mm. - Seite 43 Klemmfedern und Zwischenleisten befestigen Arbeitsplatte aus Naturstein Die Schrauben werden für Arbeits- platten aus Naturstein nicht benötigt. ^ Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfe- dern a und Zwischenleisten b mit Silikon. ^ Positionieren und befestigen Sie die ^ Füllen Sie den Zwischenraum e zwi- Klemmfedern a und Zwischenleisten schen den Leisten und der Arbeits-...
-
Seite 44: Gerät / Geräte Einsetzen
Gerät / Geräte einsetzen ^ Führen Sie die Netzanschlussleitung ^ Legen Sie das nächste Gerät, begin- des Gerätes durch den Arbeitsplat- nend mit der Vorderseite, in den Ar- tenausschnitt nach unten. beitsplattenausschnitt hinein. ^ Legen Sie das Gerät, beginnend mit ^ Schließen Sie das Gerät / die Geräte der Vorderseite, in den Arbeitsplat- an das Elektronetz an (siehe Kapitel... -
Seite 45: Allgemeine Einbauhinweise
Allgemeine Einbauhinweise Dichtung zwischen Gerät und Ar- Geflieste Arbeitsfläche beitsplatte Die Fugen a und der schraffierte Be- reich unterhalb der Geräteauflageflä- Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine che müssen glatt und eben sein, damit ausreichende Abdichtung zur Arbeits- der Rahmen gleichmäßig aufliegt und das Dichtungsband unter dem Rand platte. -
Seite 46: Elektroanschluss
Teile muss nach der Montage Die Anschlussmöglichkeiten entneh- sichergestellt sein! men Sie bitte dem Anschlussschema. Es wird empfohlen, die Geräte CS 1112 Fehlerstromschutzschalter und CS 1122 über eine Steckdose an Zur Erhöhung der Sicherheit empfiehlt das Elektronetz anzuschließen. Da- der VDE bzw. - Seite 47 Elektroanschluss Zusätzlich für Österreich Wechsel der Netzanschlussleitung Durch elektronische Bauteile kann im Bei Wechsel der Netzanschlussleitung Fehlerfall ein Fehlerstrom mit einem darf nur der spezielle Leitungstyp H 05 Gleichstromanteil von mehr als 6 mA VV-F (PVC-isoliert) verwendet werden, oder von mehr als 20 % des Gesamt- der beim Hersteller oder Kundendienst fehlerstroms verursacht werden.
-
Seite 48: Anschlussschema
Elektroanschluss Anschlussschema CS 1134 200-240 V~ 200 - 240 V~ 200 - 240 V~ (L3) 200 - 240 V~ 200 - 240 V~ (L2) 200 - 240 V~... -
Seite 49: Kundendienst / Typenschild / Garantie
Kundendienst / Typenschild / Garantie Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte: – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite die- ser Gebrauchsanweisung. Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. - Seite 52 Änderungen vorbehalten / 4012 M.-Nr. 07 172 280 / 08 M.-Nr. 07 172 280 / 08...
