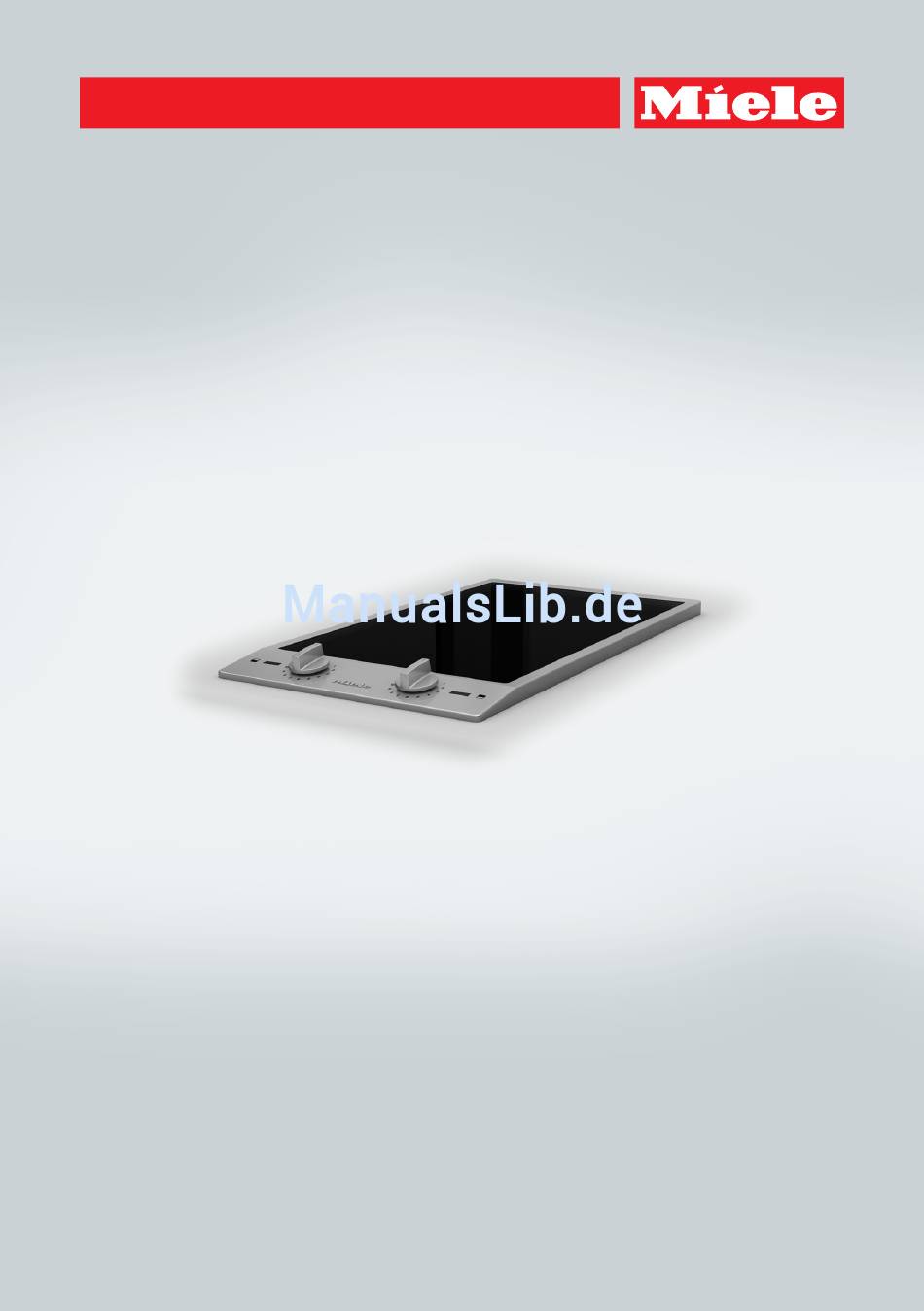

Gebrauchs- und Montageanweisung
ProLine Elektrokochfelder
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor
Aufstellung – Installation – Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden.
de-DE
M.-Nr. 07 172 280

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele CS 1122

  • Seite 1 Gebrauchs- und Montageanweisung ProLine Elektrokochfelder Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-DE M.-Nr. 07 172 280...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 14 Übersicht...................... 15 Kochfeld ........................ 15 CS 1112...................... 15 CS 1122...................... 16 CS 1134...................... 17 Anzeigeelemente ....................17 Kochzonendaten ....................18 Erste Inbetriebnahme.................. 19 Kochfeld erstmalig reinigen................... 19 Kochfeld erstmalig in Betrieb nehmen ..............19 Funktionsweise der Kochzonen.................
  • Seite 3 Inhalt Hinweise zum Einbau.................. 36 Einbaumaße ...................... 37 CS 1112......................... 37 CS 1122......................... 38 CS 1134......................... 39 Einbau mehrerer ProLine-Elemente .............. 40 Einbau........................ 42 Elektroanschluss .................... 46 Anschlussschema CS 1134 .................. 48 Kundendienst.......................  49 Kontakt bei Störungen ..................49 Typenschild ......................49 Garantie .........................
  • Seite 4: Sicherheitshinweise Und Warnungen

    Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schä- den am Kochfeld. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und...
  • Seite 5 Sicherheitshinweise und Warnungen Bestimmungsgemäße Verwendung  Dieses Kochfeld ist für die Verwendung im Haushalt und in haus- haltsüblichen Aufstellumgebungen bestimmt.  Dieses Kochfeld ist nicht für die Verwendung im Außenbereich be- stimmt.  Verwenden Sie das Kochfeld ausschließlich im haushaltsüblichen Rahmen zum Zubereiten und Warmhalten von Speisen.
  • Seite 6 Sicherheitshinweise und Warnungen Kinder im Haushalt  Kinder unter acht Jahren müssen vom Kochfeld ferngehalten wer- den, es sei denn, sie werden ständig beaufsichtigt.  Kinder ab acht Jahren dürfen das Kochfeld nur ohne Aufsicht be- dienen, wenn ihnen das Kochfeld so erklärt wurde, dass sie es sicher bedienen können.
  • Seite 7: Technische Sicherheit

    Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.  Beschädigungen am Kochfeld können Ihre Sicherheit gefährden. Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
  • Seite 8  Garantieansprüche gehen verloren, wenn das Kochfeld nicht von einem von Miele autorisierten Kundendienst repariert wird.  Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.  Das Kochfeld ist nicht für den Betrieb mit einer externen Zeit- schaltuhr oder einem Fernbedienungssystem bestimmt.
  • Seite 9 Sicherheitshinweise und Warnungen  Stromschlaggefahr! Nehmen Sie das Kochfeld bei einem Defekt oder bei Brüchen, Sprüngen oder Rissen in der Glaskeramikscheibe nicht in Betrieb oder schalten Sie es sofort aus. Trennen Sie das Kochfeld vom Elek- tronetz. Fordern Sie den Kundendienst an. ...
  • Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch  Das Kochfeld wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Erst wenn die Restwärmeanzeigen erloschen sind, besteht keine Verbrennungsgefahr mehr.  Gegenstände in der Nähe des eingeschalteten Kochfelds können durch die hohen Temperaturen anfangen zu brennen.
  • Seite 11 Sicherheitshinweise und Warnungen  Bei eingeschaltetem Kochfeld, versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass sich auf dem Kochfeld abgelegte metallische Gegenstände erhitzen. Andere Mate- rialien können schmelzen oder sich entzünden. Feuchte Topfdeckel können sich festsaugen. Verwenden Sie das Kochfeld nicht als Ab- lagefläche.
  • Seite 12 Sicherheitshinweise und Warnungen  Leerkochende Töpfe können zu Schäden an der Glaskeramik- scheibe führen. Lassen Sie das Kochfeld während des Betriebs nicht unbeaufsichtigt.  Raue Topf- und Pfannenböden verkratzen die Glaskeramikschei- be. Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. ...
  • Seite 13 Sicherheitshinweise und Warnungen Reinigung und Pflege  Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Verwenden Sie zur Reinigung des Kochfelds niemals einen Dampfreiniger.
  • Seite 14: Ihr Beitrag Zum Umweltschutz

    Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-...
  • Seite 15: Übersicht

    Übersicht Kochfeld CS 1112 a Zweikreis-Kochzone b Einkreis-Kochzone c Symbole für die Anordnung der Kochzonen d Anzeigeelemente Bedienknebel für die Kochzone f vorn g hinten...
  • Seite 16: Cs 1122

    Übersicht CS 1122 a Koch-/Bräterzone b Einkreis-Kochzone c Symbole für die Anordnung der Kochzonen d Anzeigeelemente Bedienknebel für die Kochzone f vorn g hinten...
  • Seite 17: Cs 1134

    Übersicht CS 1134 ac Zweikreis-Kochzone bd Einkreis-Kochzone e Symbole für die Anordnung der Kochzonen f Anzeigeelemente Bedienknebel für die Kochzone g vorn links h hinten links i hinten rechts j vorn rechts Anzeigeelemente k Betriebsanzeige l Zuschaltung des zweiten Heizkreises m Restwärmeanzeige...
  • Seite 18: Kochzonendaten

    Übersicht Kochzonendaten Kochzone CS 1112 CS 1122 Ø in cm Ø in cm Leistung in Watt Leistung in Watt bei 230 V bei 230 V  14,5 1200 14,5 1200  10,0 / 18,0 700 / 1800 18,0 / 1500 / 18,0 x 26,5...
  • Seite 19: Erste Inbetriebnahme

    Erste Inbetriebnahme  Kleben Sie das Typenschild, das sich Kochfeld erstmalig in Betrieb bei den mitgelieferten Unterlagen be- nehmen findet, an die dafür vorgesehene Stel- Die Bauteile aus Metall sind mit einem le im Kapitel „Kundendienst“. Pflegemittel geschützt. Wenn das Gerät ...
  • Seite 20: Funktionsweise Der Kochzonen

    Funktionsweise der Kochzonen Einkreis-Kochzonen sind mit einem Einkreis-Kochzone Heizband ausgestattet, Zweikreis-Koch- zonen und Bräterzonen mit zwei Heiz- bändern. Abhängig vom Modell können die Heizbänder durch einen Ring ge- trennt sein. Jede Kochzone hat einen Überhitzungs- schutz (Innentemperaturbegrenzer), der das Überhitzen der Glaskeramikscheibe verhindert (siehe Kapitel „Überhitzungs- a Überhitzungsschutz schutz“).
  • Seite 21: Kochgeschirr

    Kochgeschirr Am besten geeignet sind Metalltöpfe – Heben Sie das Kochgeschirr zum und -pfannen mit dickem Boden, der im Versetzen an. So vermeiden Sie kalten Zustand leicht nach innen ge- Schlieren durch Abrieb und Kratzer. wölbt ist. Bei Erwärmung dehnt sich der –...
  • Seite 22: Tipps Zum Energiesparen

    Tipps zum Energiesparen – Achten Sie darauf, dass der Topf- oder Pfannenboden mit der Größe der Kochzone übereinstimmt oder et- was größer ist. So wird nicht unnötig Hitze abgestrahlt. – Garen Sie nach Möglichkeit nur in ge- schlossenen Töpfen oder Pfannen. So verhindern Sie, dass unnötig Wär- me entweicht.
  • Seite 23: Einstellbereiche

    Einstellbereiche Einstellbe- reich Schmelzen von Butter, Schokolade etc. Auflösen von Gelatine Zubereitung von Joghurt Abschlagen von Soßen nur aus Eigelb und Butter Erwärmen kleiner Mengen Flüssigkeit Warmhalten von Gerichten, die leicht ansetzen Quellen von Reis Erwärmen von flüssigen und halbfesten Gerichten 3–5 Abschlagen von Cremes und Soßen, z. B.
  • Seite 24: Bedienung

    Bedienung Kochzonenknebel Ausschalten  Drehen Sie Kochzonenknebel mit An- Das Kochfeld ist mit unterschiedlichen Knebeln ausgestattet: schlag nach links auf 0.  Drehen Sie Kochzonenknebel ohne – Knebel mit dem Symbol  haben ei- ne Anschlag. Sie dürfen nicht über Anschlag nach rechts oder links auf das Symbol hinaus auf 0 gedreht werden.
  • Seite 25: Zuschaltung

    Bedienung Zuschaltung Zweikreis-Kochzonen und Bräterzonen haben einen zweiten Heizkreis, den Sie zuschalten können. Aktivieren  Drehen Sie den Kochzonenknebel- nach rechts über „12“ hinaus auf das Symbol .  Drehen Sie den Kochzonenknebel nach links auf die gewünschte Leis- tungsstufe. Deaktivieren ...
  • Seite 26: Sicherheitseinrichtungen

    Sicherheitseinrichtungen Überhitzungsschutz Jede Kochzone ist mit einem Überhit- zungsschutz (Innentemperaturbegren- zer) ausgestattet. Dieser schaltet die Beheizung der Kochzone automatisch aus, bevor sie sich überhitzt. Sobald sich die Kochzone abgekühlt hat, schal- tet sich die Beheizung wieder automa- tisch ein. Zum Auslösen des Überhitzungsschut- zes kann es kommen, wenn –...
  • Seite 27: Reinigung Und Pflege

    Reinigung und Pflege  Lassen Sie das ProLine-Element vor Verbrennungsgefahr! jeder Reinigung abkühlen. Die Kochzonen müssen ausgeschal- tet sein. Das Kochfeld muss abge-  Reinigen Sie das ProLine-Element kühlt sein. und Zubehör nach jedem Benutzen.  Trocknen Sie das ProLine-Element ...
  • Seite 28: Glaskeramikfläche

    Glasschaber.  Reinigen Sie Glaskeramikfläche an-  Reinigen Sie die Glaskeramikfläche schließend im erkalteten Zustand wie anschließend mit dem Miele Glaske- zuvor beschrieben. ramik- und Edelstahlreiniger (siehe Kapitel „Nachkaufbares Zubehör“) oder einem handelsüblichen Glaske- ramikreiniger, und mit einem Küchen- papier oder einem sauberen Tuch.
  • Seite 29: Edelstahlrahmen/-Bedienblende

    Reinigung und Pflege Edelstahlrahmen/-bedienblen-  Reinigen Sie den Rahmen und die Bedienblende mit einem Schwamm- tuch, etwas Handspülmittel und war- mem Wasser. Sie können für die Reinigung auch einen Glaskeramik- und Edelstahlreini- ger verwenden. Wir empfehlen die Ver- wendung eines Edelstahl-Pflegemittels, um ein schnelles Wiederverschmutzen zu verhindern.
  • Seite 30: Was Tun, Wenn

    Das Kochfeld hat keinen Strom. nicht heiß.  Prüfen Sie, ob die Sicherung der Elektroinstallation ausgelöst hat. Fordern Sie eine Elektro-Fachkraft oder den Miele Kundendienst an (Mindestabsiche- rung siehe Typenschild). Es ist unter Umständen eine technische Störung auf- getreten.  Drehen Sie die Kochzonenknebel auf 0.
  • Seite 31: Nachkaufbares Zubehör

    Nachkaufbares Zubehör Passend zu Ihren Geräten bietet Miele Glaskeramik- und Edelstahlrei- ein umfangreiches Sortiment an Miele niger 250 ml Zubehören sowie Reinigungs- und Pfle- geprodukten. Diese Produkte können Sie ganz leicht im Miele Webshop bestellen. Entfernt stärkere Verschmutzungen, Kalkflecken und Aluminiumrückstände.
  • Seite 32: Sicherheitshinweise Zum Einbau

    Sicherheitshinweise zum Einbau Um Schäden am ProLine-Element zu vermeiden, darf es erst nach der Montage der Oberschränke und der Dunstabzugshaube eingebaut werden.  Die Furniere der Arbeitsplatte müssen mit hitzebeständigem Kle- ber (100 °C) verarbeitet sein, damit sie sich nicht lösen oder verfor- men.
  • Seite 33: Sicherheitsabstände

    Sicherheitsabstände Sicherheitsabstand oberhalb des ProLine-Elements Zwischen dem ProLine-Element und ei- ner darüber angebrachten Dunstab- zugshaube muss der vom Haubenher- steller angegebene Sicherheitsabstand eingehalten werden. Wenn die Angaben des Haubenherstellers fehlen oder leicht entflammbare Materialien (z. B. ein Hängebord) über dem ProLine-Ele- ment installiert sind, muss der Sicher- heitsabstand mindestens 760 mm be- tragen.
  • Seite 34: Sicherheitsabstand Hinten/Seitlich

    CS 1212, CS 1212-1 CS 1221, CS 1221-1 Sehr empfehlenswert! CS 1234, CS 1234-1 CS 1223 CS 1222 50 mm CS 1112 CS 1122 CS 1134 CS 1326 CS 1327 CS 1411 Nicht empfehlenswert! 100 mm CS 1012, CS 1012-1...
  • Seite 35: Sicherheitsabstand Zu Nischenverkleidung

    Sicherheitsabstände Sicherheitsabstand zu Nischenverkleidung Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwi- schen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tem- peraturen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand  zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
  • Seite 36: Hinweise Zum Einbau

    Hinweise zum Einbau Dichtung zwischen ProLine- Geflieste Arbeitsfläche Element und Arbeitsplatte Die Fugen  und der schraffierte Be- reich unter der Auflagefläche des ProLi- ne-Elements müssen glatt und eben ProLine-Element und Arbeitsplatte sein, damit das ProLine-Element gleich- können bei einem eventuell erforder- mäßig aufliegt und die Dichtung unter lichen Ausbau des ProLine-Elements dem Rand des Geräteoberteils die Ab-...
  • Seite 37: Einbaumaße

    Einbaumaße CS 1112 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm...
  • Seite 38: Cs 1122

    Einbaumaße CS 1122 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm...
  • Seite 39: Cs 1134

    Einbaumaße CS 1134 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm...
  • Seite 40: Einbau Mehrerer Proline-Elemente

    Einbau mehrerer ProLine-Elemente Beispiel: 3 ProLine-Elemente a Klemmfedern b Zwischenleisten c Zwischenraum zwischen Leiste und Arbeitsplatte d Abdeckung e ProLine-Elementbreite minus 8 mm f ProLine-Elementbreite g ProLine-Elementbreite minus 8 mm h Arbeitsplattenausschnitt...
  • Seite 41: Einbau Mit Tischlüfter

    Einbau mehrerer ProLine-Elemente Arbeitsplattenausschnitt errechnen Die Rahmen der ProLine-Elemente liegen rechts und links außen jeweils 8 mm auf der Arbeitsplatte auf.  Addieren Sie die ProLine-Elementbreiten und ziehen Sie von der Summe 16 mm Beispiel: 288 mm + 288 mm + 380 mm = 956 mm - 16 mm = 940 mm Abhängig vom Typ sind die ProLine-Elemente 288 mm, 380 mm oder 576 mm breit (siehe Kapitel „Einbaumaße“).
  • Seite 42: Einbau

    Einbau Arbeitsplatte vorbereiten  Erstellen Sie den Arbeitsplattenaus- schnitt wie in der Abbildung unter „Einbaumaße“ angegeben oder wie berechnet (siehe Kapitel „Einbau mehrerer ProLine-Elemente). Beach- ten Sie die Sicherheitsabstände (sie- he Kapitel „Sicherheitsabstände“). Arbeitsplatte aus Holz  Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziel- lem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch...
  • Seite 43 Einbau Arbeitsplatte aus Naturstein Sie benötigen zum Befestigen der Klemmfedern oder Zwischenleisten starkes doppelseitiges Klebeband (kein mitgeliefertes Zubehör).  Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfe- dern  oder Zwischenleisten  mit Silikon.  Füllen Sie den Zwischenraum  zwi- schen den Leisten ...
  • Seite 44: Proline-Element Einsetzen

    Einbau Einsetzen mehrerer ProLine-Elemen- Einbau mit Tischlüfter Beachten Sie zum Einsetzen des  Schieben Sie das eingebaute ProLi- Tischlüfters und der ProLine-Elemente ne-Element zur Seite, bis die Löcher die Gebrauchs- und Montageanweisung der Zwischenleiste zu sehen sind. „Tischlüfter mit ProLine-Elementen“. ProLine-Element einsetzen ...
  • Seite 45: Proline-Element Anschließen

    Einbau ProLine-Element anschließen  Schließen Sie das ProLine-Element / die ProLine-Elemente an das Elektro- netz an.  Prüfen Sie die Funktion jedes ProLi- ne-Elements. ProLine-Element herausheben Wenn das ProLine-Element nicht von unten zugänglich ist, benötigen Sie ein Spezialwerkzeug zum herausheben. ...
  • Seite 46: Elektroanschluss

    Elektroanschluss CS 1112 / CS 1122  Verletzungsgefahr! Durch unsachgemäße Installations- Wir empfehlen, das ProLine-Element über eine Steckdose an das Elektronetz und Wartungsarbeiten oder Repara- turen können erhebliche Gefahren für anzuschließen. Dadurch wird der Kun- dendienst erleichtert. Die Steckdose den Benutzer entstehen, für die Miele muss nach Einbau des ProLine-Ele- nicht haftet.
  • Seite 47: Vom Netz Trennen

    Elektroanschluss Anschluss Vom Netz trennen AC 230 V / 50 Hz  Personenschäden durch elektri- schen Schlag! Die erforderlichen Anschlussdaten fin- den Sie auf dem Typenschild. Diese An- Das Netz ist nach der Trennung ge- gaben müssen mit denen des Netzes gen Wiedereinschalten zu sichern. übereinstimmen.
  • Seite 48: Anschlussschema Cs 1134

    Elektroanschluss Wechsel der Netzanschluss- Anschlussschema CS 1134 leistung  Personenschäden durch elektri- schen Schlag! 200-240 V~ Die Netzanschlussleitung darf nur von einer Elektro-Fachkraft ausge- 200 - 240 V~ wechselt werden, die die landesübli- 200 - 240 V~ chen Vorschriften und die Zusatzvor- schriften der örtlichen Elektroversor- gungsunternehmen genau kennt und sorgfältig beachtet.
  • Seite 49: Kundendienst

    Kontakt bei Störungen Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Kundendienst. Die Telefonnummer des Miele Kundendienstes finden Sie am Ende dieses Doku- mentes. Der Kundendienst benötigt die Modellbezeichnung und die Fabrikationsnummer.
  • Seite 50: Produktdatenblätter

    Informationen zu elektrischen Haushaltskochmulden nach Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen CS 1122 Anzahl der Kochzonen und/oder Kochflächen Bei kreisförmigen Kochzonen: Durchmesser der 1. = Ø 145 mm nutzbaren Oberfläche/Kochzone 2. = Ø 180 / 180x265 mm Bei nicht kreisförmigen Kochzonen oder -flächen:...
  • Seite 51 Produktdatenblätter Informationen zu elektrischen Haushaltskochmulden nach Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen CS 1134 Anzahl der Kochzonen und/oder Kochflächen Bei kreisförmigen Kochzonen: Durchmesser der 1. = Ø 100 / Ø 180 mm nutzbaren Oberfläche/Kochzone 2. = Ø 145 mm Bei nicht kreisförmigen Kochzonen oder -flächen:...
  • Seite 55 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
  • Seite 56 CS 1112, CS 1122, CS 1134 de-DE M.-Nr. 07 172 280 / 13...
