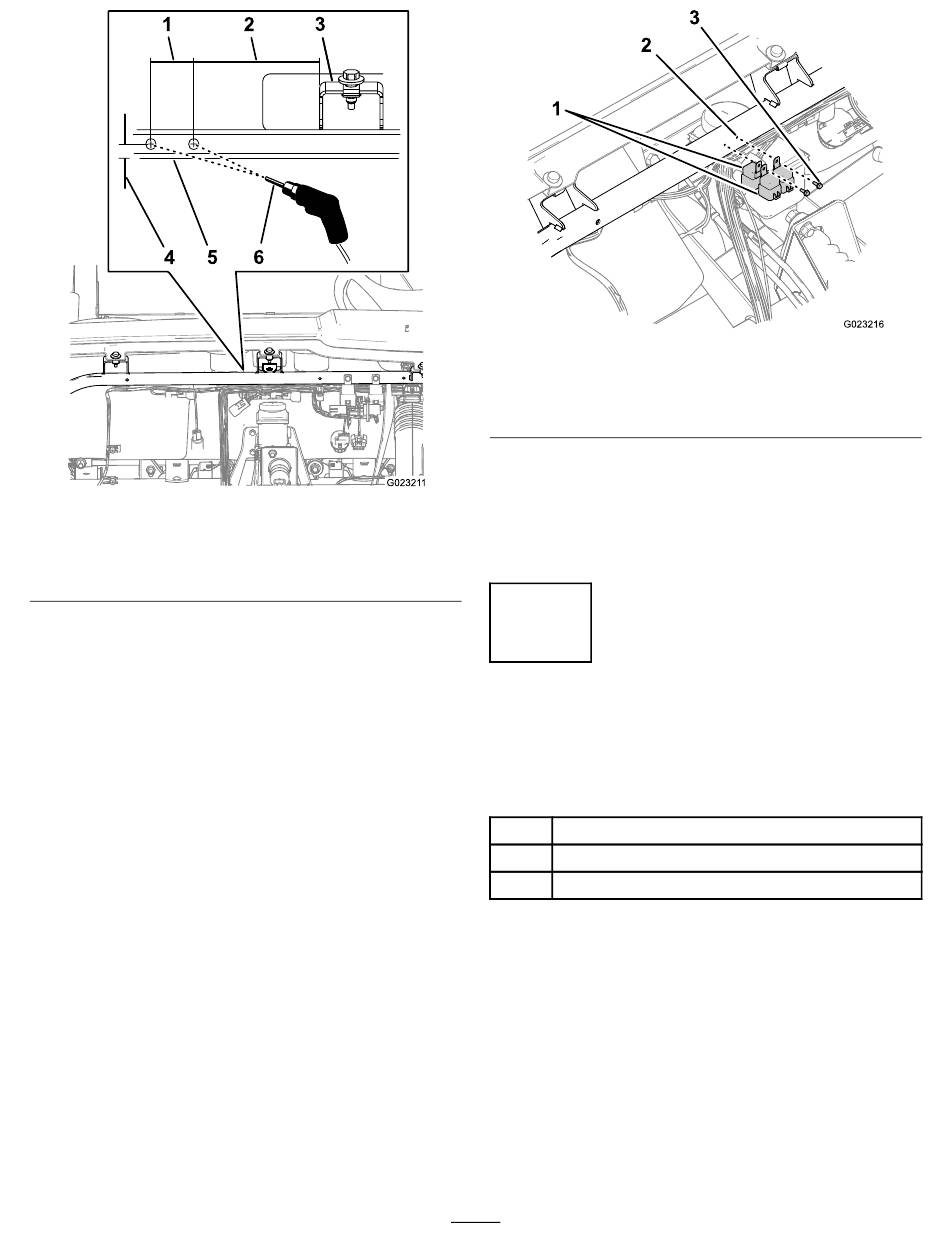

Bild 14
1. 38,1 mm
2. 106 mm
3. Mittlere Stützhalterung
2. Markieren Sie die Stelle mit einem Stanzer.
3. Messen Sie von der Stanzermarkierung 381, mm
nach links und 12,7 mm von der Unterseite des
Armaturenbrettstützrohrs
4. Markieren Sie die Stelle mit einem Stanzer.
5. Bohren Sie an der Stanzermarkierung mit einem 5,5
mm Bohrer ein Loch in das Armaturenbrettstützrohr
(Bild 14).
6. Befestigen Sie ein Relais mit der Schraube (1/4" x
5/8") im Loch, das Sie an der richtigen Stelle gebohrt
haben, am Armaturenbrettstützrohr
4. 12,7 mm
5. Armaturenbrettstützrohr
6. Bohrer 5,5 mm
(Bild 14).
(Bild 15).
1. Relais (direkt
hintereinander)
2. Armaturenbrettstützrohr
7. Fluchten Sie zwei Relais direkt hintereinander aus
15).
8. Befestigen Sie die zwei Relais mit der Schraube (1/4"
x 5/8") im Loch, das Sie an der linken Stelle gebohrt
haben, am Armaturenbrettstützrohr
7
Befestigen der Halterung für
die Handgasbedienung
Für diesen Arbeitsschritt erforderliche
Teile:
1 Halterung für Handgasbedienung
4 Bundbolzen (5/16" x 1")
4
Bundmutter (5/16")
Bohren im Armaturenbrett
1. Entfernen Sie die drei Bundbolzen und drei
Bundmuttern, mit denen das Armaturenbrett unten in
der Mitte der Armaturenbrett-Stützhalterung befestigt
ist (Bild 16).
Hinweis: Werfen Sie die Schrauben und Muttern weg.
8
Bild 15
3. Schraube (1/4" x 5/8")
(Bild 15).
(Bild
