Toro Workman HDX Installationsanweisungen Seite 10

8
Befestigen der
Handgasbedienung und
des Modusschalters
Für diesen Arbeitsschritt erforderliche
Teile:
1 Handgasbedienung
2 Schraube (10-24" x 5/8")
2 Mutter, gezahnt (10-32)
1 Modusschalter

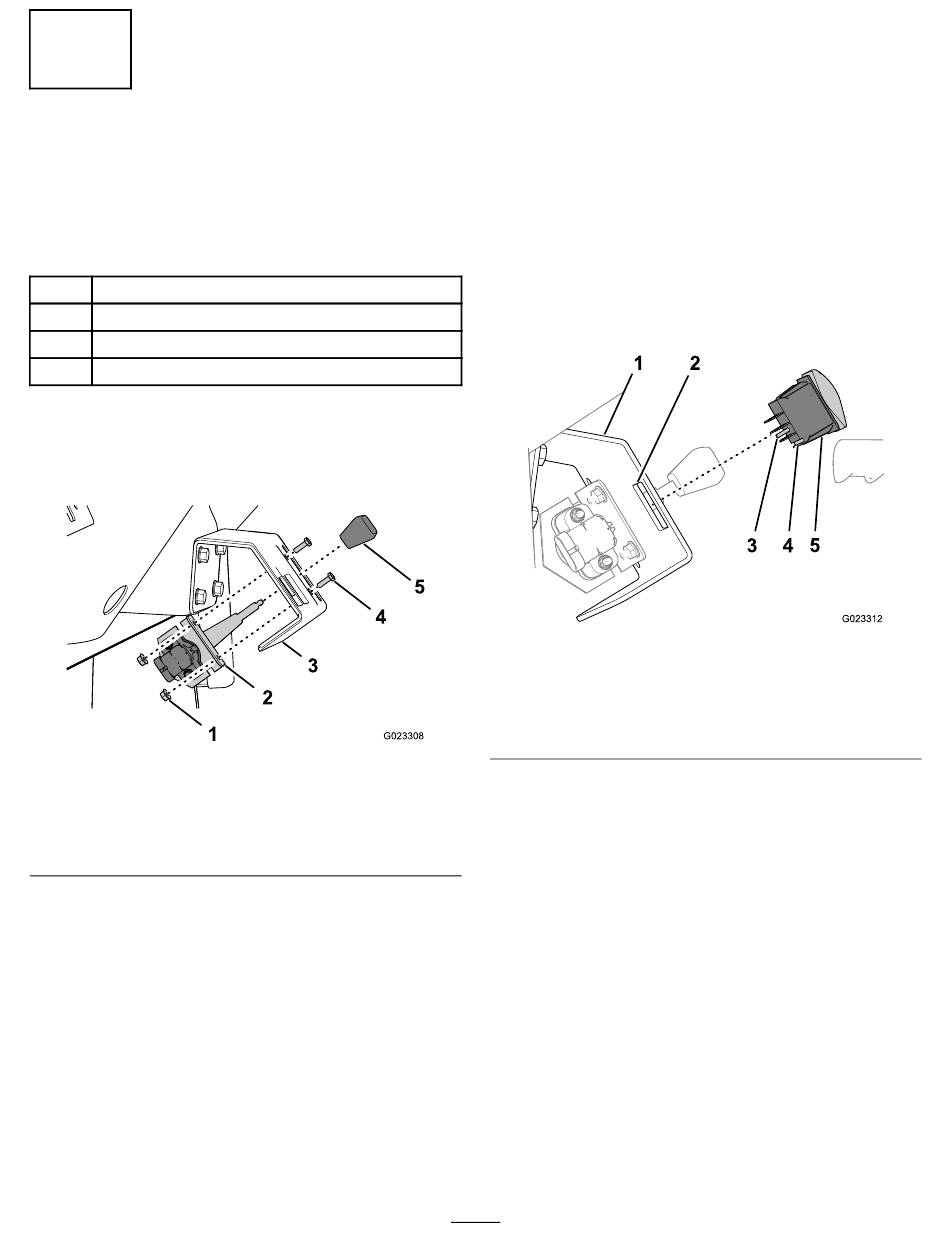

Befestigen der Handgasbedienung
1. Nehmen Sie das Handrad (falls montiert) vom Hebel
der Handgasbedienung ab
1. Mutter (10/-24)
2. Handgasbedienung
3. Halterung für
Handgasbedienung
(Bild 19).
Bild 19
4. Schraube (10/-24" x 5/8")
5. Handrad
2. Fluchten Sie den Hebel der Handgasbedienung
mit dem Schlitz in der Halterung für die
Handgasbedienung aus und fluchten Sie die
Löcher in der Befestigungshalterung aus, die an
der Handgasbedienung und der Halterung für die
Handgasbedienung befestigt ist
3. Befestigen Sie die Handgasbedienung mit zwei
Schrauben (10–32" x 5/8") und zwei Muttern an der
Halterung für die Handgasbedienung
Einbauen des Modusschalters
1. Fluchten Sie den Modusschalter mit der Halterung
für die Handgasbedienung, mit dem Ausrichtungsstift
an den Anschlüssen und dem Kanal im Gehäuse des
Schalters aus (Bild
1. Halterung für
Handgasbedienung
2. Rechteckige Öffnung
3. Ausrichtungsstift
2. Lassen Sie den Schalter in die rechteckige Öffnung in
der Halterung für die Handgasbedienung einrasten
(Bild 20).
10
(Bild 19).
(Bild 19).
20).
Bild 20
4. Kanal
5. Modusschalter
