Kabine

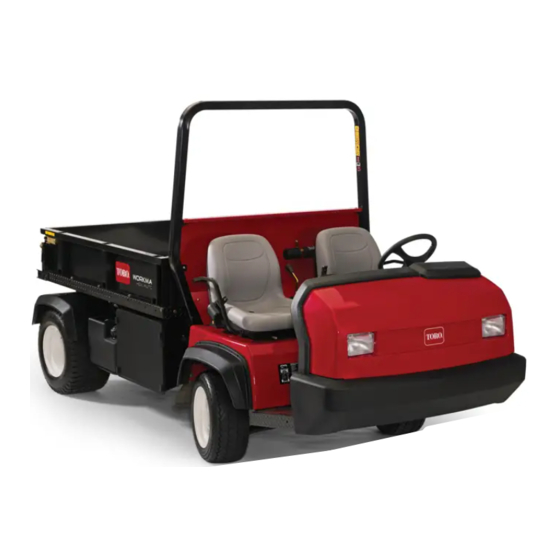

Nutzfahrzeug Workman
Modellnr. 07392—Seriennr. 315000001 und höher
Sicherheit
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Dieses Produkt enthält eine Chemikalie oder
Chemikalien, die laut den Behörden des
Staates Kalifornien krebserregend wirken,
Geburtsschäden oder andere Defekte des
Reproduktionssystems verursachen.
Sicherheits- und
Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber
sind gut sichtbar; sie befinden sich in der
Nähe der möglichen Gefahrenbereiche.
Tauschen Sie beschädigte oder verloren
gegangene Aufkleber aus.
1. Führen Sie keine Reparaturen oder Modifikationen aus.
Lesen Sie die Bedienungsanleitung.
© 2014—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
93-9850
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
HDX und HDX-Auto
1. Warnung: Lesen Sie die Bedienungsanleitung; legen Sie
den Sicherheitsgurt an, wenn Sie auf dem Sitz sitzen;
vermeiden Sie ein Überschlagen der Maschine.
2. Warnung: Tragen Sie einen Gehörschutz.
1. Warnung: In einem Notfall 1) ziehen Sie den Arretierbolzen
aus jedem Scharnier und 2) drücken Sie das vordere
Fenster heraus, um die Kabine zu verlassen.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3392-322 Rev A
Installationsanweisungen
117-4955
130-5964
*3392-322* A
Druck: USA
Werbung
Verwandte Anleitungen für Toro Workman HDX
Inhaltszusammenfassung für Toro Workman HDX
- Seite 1 1. Führen Sie keine Reparaturen oder Modifikationen aus. aus jedem Scharnier und 2) drücken Sie das vordere Lesen Sie die Bedienungsanleitung. Fenster heraus, um die Kabine zu verlassen. © 2014—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) *3392-322* A 8111 Lyndale Avenue South www.Toro.com.
-
Seite 2: Installation
130-5439 1. In der Bedienungsanleitung finden Sie weitere Informationen 4. Windschutzscheibenwaschanlage zu Sicherungen. 2. Scheibenwischer: 15 A 5. Scheibenwischer 3. Lampen: 15 A Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge... - Seite 3 – Keine Teile werden benötigt Sie die Ladepritsche ab und montieren Sie die Motorhaube. Medien und zusätzliche Artikel Beschreibung Menge Verwendung Druckfederwerkzeug Befestigen der Druckfeder. Ansaughaube für stufenloses Getriebe (nur Montieren Sie die Ansaughaube für das stufenlose Workman HDX-Auto) Getriebe.
- Seite 4 Hinweis: Ausführliche Informationen zum Anheben Entfernen der mittleren Armaturenbrett- und Entfernen der Ladepritsche finden Sie in der platte an Workman HDX-Maschinen Bedienungsanleitung des Fahrzeugs. 1. Schrauben Sie alle Handräder von den 3. Stellen Sie den Motor ab, aktivieren Sie die Armaturenbrettschaltern und vom Ganghebel Feststellbremse und ziehen Sie den Zündschlüssel ab.
- Seite 5 2. Ganganzeigenabdeckung 5. Anschluss für Maschinenkabelbaum 3. Sechskantschrauben Entfernen der mittleren Armaturen- brettplatte an Workman HDX-Auto-Ma- 3. Heben Sie die Ganganzeige an, schließen Sie schinen den Anzeigenanschluss vom Anschluss des Maschinenkabelbaums ab und nehmen Sie die 1. Schrauben Sie alle Handräder von den Bedienfeldhebeln...
- Seite 6 Entfernen der Kühlleitung für das stufenlose Getriebe (nur HDX-Auto), des Kühlmittelbehälters, des Überrollschutzes und der Sitzabdeckung Bild 8 1. Kühlmittelbehälter 3. Sitzabdeckung Keine Teile werden benötigt 2. Kühlmitteltank-Halterung Entfernen der Kühlleitung des 2. Stellen Sie den Kühlmittelbehälter senkrecht auf den Motor bzw.
- Seite 7 Bild 10 Beide Maschinen: Heben Sie die Sitzabdeckung an und nehmen Sie sie von der Maschine ab (Bild 13). Entfernen der Sitzabdeckung Workman HDX-Maschine: 1. Stellen Sie sicher, dass die Feststellbremse aktiviert ist (Bild 11). Bild 11 g0264 71 1. Ganghebelmanschette 4.
- Seite 8 • Wenn Sie das Fahrzeug vorne aufbocken, legen Sie immer einen 5 x 10 cm Block (oder Ähnliches) zwischen den Wagenheber und den Fahrzeugrahmen. • Die Hebestelle vorne am Fahrzeug befindet sich unter der mittleren Rahmenstütze vorne (Bild 15). Bild 14 1.
- Seite 9 Befestigen der Druckfeder Für diesen Arbeitsschritt erforderliche Teile: Druckfeder (Weiß) Verfahren 1. Stecken Sie die Druckfederstange mit einem in Bild 17 angegebenen Druckfederwerkzeug durch die Löcher in jeder Federwiege (Bild 18). g026495 Bild 19 Wichtig: Passen Sie beim Entfernen der Federwiege auf, da die Feder gespannt ist.
- Seite 10 Hinweis: Achten Sie auf die Position der Aufkleber auf den Federwiegen. Die Wiegen müssen wieder an derselben Stelle befestigt werden. 8. Nehmen Sie die vorhandenen Federn aus den Federwiegen und setzen Sie die Federn aus diesem Kit (weiße Federn) in die Federwiegen. 9.
- Seite 11 5. Fluchten Sie die Löcher in der Abdeckung für die Sitzbefestigung mit den Sitzstützhalterungen des Chassis aus. Hinweis: Ziehen Sie die Bolzen nicht fest. Workman HDX-Auto-Maschine: Stecken Sie die Ganganzeige ein und befestigen Sie die g026246 Bedienelementhalterung mit den in Schritt...
- Seite 12 Montieren des Kabinenrah- mens Für diesen Arbeitsschritt erforderliche Teile: Kabinenrahmen Schrauben (1/2") Bild 26 Scheiben (1/2") Muttern (1/2") Ziehen Sie die Schrauben mit 91-113 Nm an. Verfahren Halten Sie den Kabinenrahmen an den Hebestellen und setzen Sie ihn auf die Maschine (Bild 25).
- Seite 13 in einen verfügbaren Sicherungsblockanschluss ein (Bild 28). Wenn kein Sicherungsblockanschluss verfügbar ist, muss der Sicherungsblockverbund um einen Sicherungsblock erweitert werden. Wenden Sie sich an den offiziellen Service-Vertragshändler für weitere Informationen. g026248 Bild 29 1. Schraube 2. Bodenplatte Ziehen Sie die Schrauben mit 1017-1243 Ncm an. Befestigen Sie die Seitenplatte mit zwei Schrauben (1/4") an jeder Seite der Maschine, wie in Bild 30...
- Seite 14 Entfernen des mittleren Armaturenbretts und der Sitze (Seite 4) entfernt haben, am Chassis. Verfahren 4. Nur Workman HDX-Auto: Befestigen Sie die Kühlleitung für das stufenlose Getriebe (Bild 1. Befestigen Sie die Röhre für die Bedienungsanleitung, 7) mit der Schlauchklemme, die Sie in Schritt...
- Seite 15 Produktübersicht 8. Senken Sie den Behälter in die Stütze ab, bis er fest sitzt (Bild Bedienelemente Bedienfeld Scheibenwischerschalter Drücken Sie auf den oberen Bereich des Schalters, um die Scheibenwischer einzuschalten (Bild 32). Anschließen der Batterie, Absenken der Ladepritsche und Montieren der Motorhaube Keine Teile werden benötigt Verfahren Weitere Informationen finden Sie in der Bedienungsanleitung.
- Seite 16 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
