MONTAGE UND BETRIEBSVORBEREITUNG

Der Ventilator ist für vertikale oder horizontale Montage zur Entlüftung in einen Lüftungsschacht oder in ein Lüftungsrohr
mit entsprechendem Durchmesser ausgelegt (Abb. 2).
WARNUNG!
Bei vertikaler Montage ist der Ventilator vor dem Eindringen von Niederschlägen und Kondensat zu schützen. Die
Montage des Ventilators mit direktem Luftaustritt nach oben ist nicht zulässig, siehe Abb. 2. Montageschritte sind
in Abb. 3-11 gezeigt. Die Anschlussschemas und Wirkungsweise des Ventilators sind in Abb. 12-32 gezeigt.
WARNUNG!
Nur für Quiet-Disc 150, Quiet-Disc 150 V, Quiet-Disc Extra 150, Quiet-Disc Extra 150 V.
Erlauben Sie keine gleichzeitige Stromversorgung an den Klemmen 1 und 2 (Abb. 12)! Dies führt zum Ausfall des Ventilators.
Die Auswahl der Betriebsart der Ventilatoren Quiet-Disc150/Quiet-Disc Extra 150 T, TH, VT, VTH, TP ist in Abb. 25 gezeigt.
WARNUNG! Nur für Quiet-Disc 100/125 T1 und Quiet-Disc150/Quiet-Disc Extra 150 T, TH, VT, VTH, TP.
Wenn die Einschaltverzögerung durch einen externen Schalter, Lichtschalter, Bewegungssensor oder Feuchtigkeitssensor
eingeschaltet wird und die ausgelöste Aktion während des Countdowns der Einschaltverzögerung abgebrochen wird, der
externe Schalter ausgeschaltet wird, keine Bewegung mehr gemeldet wird oder die Luftfeuchtigkeit unter den Sollwert
sinkt, bleibt der Ventilator in der vorherigen Betriebsart.

BETRIEBSANZEIGE

Nur für Quiet-Disc 150/Quiet-Disc Extra 150 T, TH, VT, VTH und TP
1. Die Anzeige blinkt alle 5 Sekunden grün: der Ventilator läuft auf niedriger
Lüftungsstufe im Standby-Betrieb.
2. Die Anzeige blinkt einmal pro Sekunde grün: die Einschaltverzögerung ist
aktiviert (60 Sekunden).
3. Die Anzeige leuchtet rot: der Feuchtigkeitssensor ist aktiviert und der
Ventilator läuft auf der zweiten Lüftungsstufe.
4. Die Anzeige leuchtet grün: der Schalter ist eingeschaltet und der Ventilator
läuft auf der zweiten Lüftungsstufe.
5. Die Anzeige blinkt einmal pro Sekunde, abwechselnd grün und rot: der
Nachlaufschalter ist aktiviert.

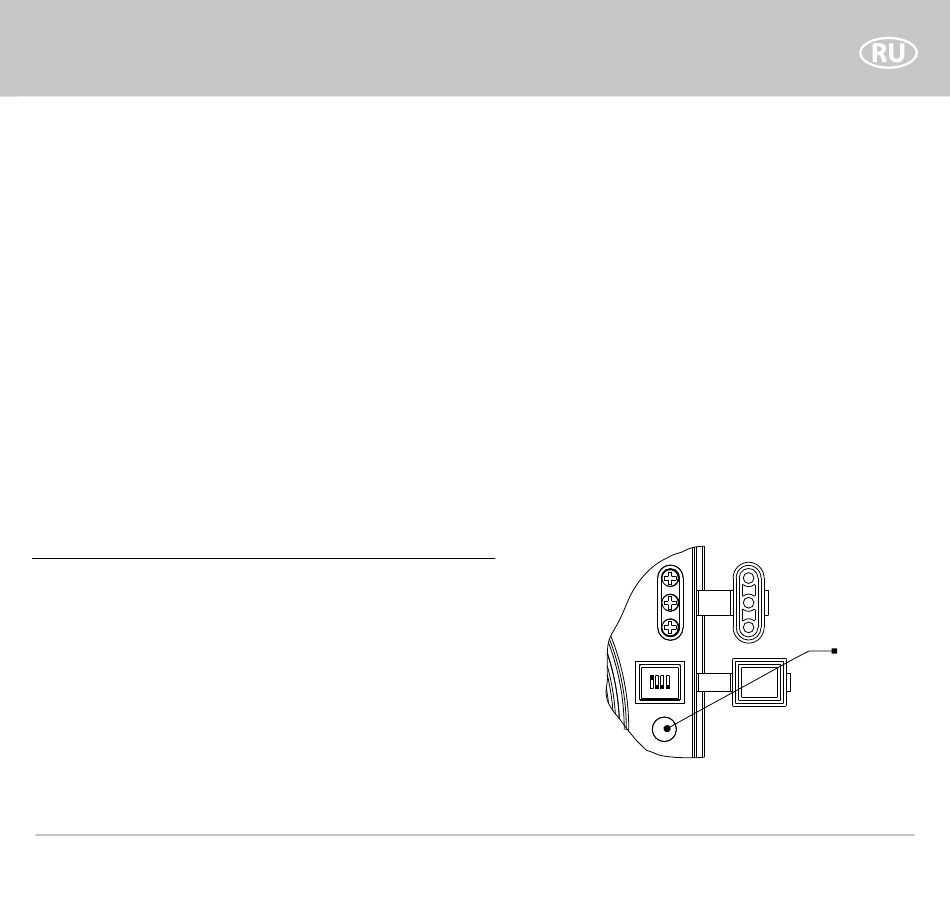

ON
11
1 2 3 4
Anzeige
