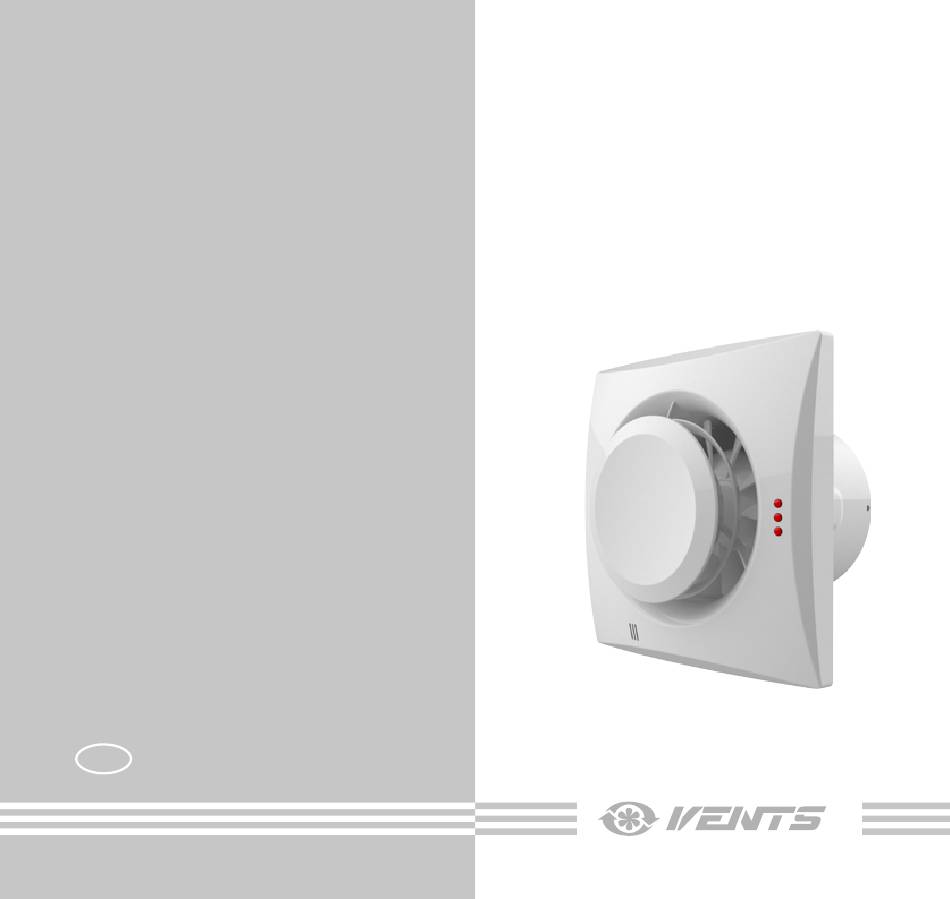

AXIALVENTILATOR
Quiet-Disc
DE
Betriebsanleitung
www.ventilation-system.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vents Quiet-Disc

Inhaltszusammenfassung für Vents Quiet-Disc

  • Seite 1 AXIALVENTILATOR Quiet-Disc Betriebsanleitung www.ventilation-system.com...

  • Seite 2: Inhaltsverzeichnis

    INHALT Lieferumfang ................................................. 7 Kurzbeschreibung .............................................. 7 Betriebsvorschriften ............................................7 Varianten des Ventilators..........................................8 Bezeichnungsschlüssel ..........................................10 Montage und Betriebsvorbereitung ...................................... 11 Betriebsanzeige ..............................................11 Ventilatoreinstellung ............................................12 Wartungshinweise ............................................. 13 Transportvorschriften ............................................13 Herstellergarantie ............................................... 14...
  • Seite 3 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts Quiet-Disc und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen.
  • Seite 4 ERFÜLLEN SIE DIE VORLIEGENDEN BETRIEBSANFORDERUNGEN, UM EINE ORDNUNGSGEMÄßE FUNKTION UND EINE LANGE LEBENSDAUER DES VENTILATORS SICHERZUSTELLEN. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Service- und Wartungsarbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 ...
  • Seite 5 dass sich keinerlei Fremdkörper im Gehäuse befinden, welche die Laufradschaufeln beschädigen könnten. Bei der Montage darauf achten, dass das Gehäuse nicht deformiert wird! Eine Gehäusedeformation kann zu Blockierung des Motors und lauten Geräuschen führen. Unsachgemäße Verwendung, unberechtigte Änderungs- Nacharbeiten sowie Modifizierungen am Gerät sind untersagt. Treffen Sie Vorkehrungen, damit Rauch, Kohlenoxidgase und andere brennbare Stoffe nicht durch offene Rauchabzüge oder andere Brandschutzeinrichtungen in den Raum gelangen können.
  • Seite 6 Die Zu- und Abluftöffnung nicht verschließen oder verdecken, um einen optimalen Luftstrom zu gewährleisten. Setzen Sie sich bitte nicht auf das Gerät und lassen Sie keine Gegenstände darauf liegen. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis nur verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs...

  • Seite 7: Lieferumfang

    LIEFERUMFANG Ventilator: 1 St. Schrauben mit Dübel: 4 St. Schraubenzieher aus Kunststoff (nur für Ventilatoren mit Zeitschalter): 1 St. Betriebsanleitung: 1 St Verpackungskarton: 1 St. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axialventilator für die Entlüftung von kleinen bis mittelgroßen Wohnräumen, die im Winter beheizt werden.

  • Seite 8: Varianten Des Ventilators

    Nach dem Ausschalten des Schalters läuft der Ventilator weiter, im Laufe von eingestelltem Zeitraum des Nachlaufschalters, von 2 bis 30 Minuten. Quiet-Disc Duo T Für 100 und 125 Modelle Der Ventilator ist mit einem Nachlaufschalter und einem Intervaltimer ausgestattet. Wirkungsweise des Ventilators ist in Abb.
  • Seite 9 Nach dem Ausschalten des Schalters setzt der Ventilator den Betrieb für die eingestellte Nachlaufzeit im Laufe von eingestelltem Zeitraum von 2 bis 30 Minuten. Quiet-Disc TP Für 100 und 125 Modelle Wenn der Bewegungssensor ausgelöst wird, schaltet sich der Ventilator ein.

  • Seite 10: Bezeichnungsschlüssel

    BEZEICHNUNGSSCHLÜSSEL Quiet-Disc Extra 100 Duo X X Farbe _: weiß Vintage Lackierter Aluminium Chrom schwarzer Saphir Parameter des Stromnetzes Zusätzliche Optionen: V: Schnurschalter T: Nachlaufschalter T1: Einschaltverzögerung und Nachlaufschalter VT: Schnurschalter und Nachlaufschalter TH: Feuchtigkeitssensor VTH: Schnurschalter und Feuchtigkeitssensor TP: Bewegungssensor...

  • Seite 11: Montage Und Betriebsvorbereitung

    Erlauben Sie keine gleichzeitige Stromversorgung an den Klemmen 1 und 2 (Abb. 12)! Dies führt zum Ausfall des Ventilators. Die Auswahl der Betriebsart der Ventilatoren Quiet-Disc150/Quiet-Disc Extra 150 T, TH, VT, VTH, TP ist in Abb. 25 gezeigt. WARNUNG! Nur für Quiet-Disc 100/125 T1 und Quiet-Disc150/Quiet-Disc Extra 150 T, TH, VT, VTH, TP.

  • Seite 12: Ventilatoreinstellung

    VENTILATOREINSTELLUNG : Einschalten und Einstellung des Intervalltimers erfolgt mit dem Potentiometer . Zum Ausschalten des Т Intervalltimers das Potentiometer in die linke Position stellen. Durch Drehen des Potentiometers um 1/3 wird die Zeitdauer des Intervallbetriebs auf 6 Stunden eingestellt, durch Drehen um 2/3 auf 12 Stunden und durch Drehen in die ganz rechte Position auf 24 Stunden.

  • Seite 13: Wartungshinweise

    WARTUNGSHINWEISE Wartungsarbeiten am Ventilator sind spätestens nach 6 Monaten durchzuführen. Wartungsschritte: • Trennen Sie den Ventilator von der Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist (Abb. 33). • Entfernen Sie die Dekor- und Frontabdeckungen und reinigen Sie den Ventilator mit einem weichen Tuch oder einem Pinsel (Abb.

  • Seite 14: Herstellergarantie

    HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE- Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt.
  • Seite 15 Für die Garantiereparatur muss der Verbraucher das Gerät, die Betriebsanleitung mit dem Vermerk des Kaufdatums sowie einen Zahlungsbeleg als Bestätigung des Kaufs vorlegen. Das vorgelegte Modell des Geräts muss mit dem Modell übereinstimmen, welches in der Betriebsanleitung angegeben ist. Wenden Sie sich für Garantieleistungen an den Verkäufer des Geräts. Die Garantie gilt nicht in folgenden Fällen: •...
  • Seite 16 • Ablauf der Garantiefrist des Geräts. • Verletzung geltender Vorschriften für die Beförderung des Geräts durch den Verbraucher. • Verletzung der Vorschriften über die Lagerung des Geräts durch den Verbraucher. • Rechtswidrige Handlungen von Drittpersonen in Bezug auf das Gerät. •...
  • Seite 17 Abmessungen, mm Ø D Quiet-Disc 100 Quiet-Disc 125 123,5 Quiet-Disc 150 147,5 Quiet-Disc Extra150...
  • Seite 19 LT(1) L(2) N(3)
  • Seite 20 Quiet-Disc 100/125 Quiet-Disc 100/125 Ventilator läuft nicht L(2) N(3) Schalter S - EIN oder Schnurschalter L(2) N(3) Ventilator läuft Quiet-Disc 100/125 V Schalter S - AUS oder Schnurschalter L(2) N(3)
  • Seite 21 Quiet-Disc 100/125 T/T1 T/VT LT(1) Ventilator läuft nicht Ventilator läuft nicht L(2) N(3) Schalter S - EIN Schalter S - EIN LT(1) oder Schnurschalter oder Schnurschalter L(2) N(3) Einschalten der Einschaltverzögerung (0 bis 2 Minuten) Ventilator läuft Quiet-Disc 100/125 VT...
  • Seite 22 Quiet-Disc 100/125 TH LT(1) Ventilator läuft nicht L(2) N(3) Schalter S - EIN oder Schnurschalter Nein LT(1) Feuchtigkeit liegt L(2) über dem Sollwert N(3) Ventilator läuft Quiet-Disc 100/125 VTH Schalter S - AUS oder Schnurschalter L(2) Ventilator läuft N(3) Feuchtigkeit liegt unter dem Sollwert.
  • Seite 23 Quiet-Disc 100/125 TP LT(1) Ventilator läuft nicht L(2) N(3) Bewegungsmeldung Ventilator läuft Die Bewegung ist aufgehört Einschalten des Nachlaufschalters (2 bis 30 Minuten)
  • Seite 24 N(3) Schalter S - EIN oder Schnurschalter LT(1) L(2) N(3) Ventilator läuft auf der ersten Lüftungsstufe Quiet-Disc 100/125 Duo V (Lüftungsstufe 1) Schalter S - AUS oder Schnurschalter LT(1) L(2) N(3) Quiet-Disc 100/125 Duo (Lüftungsstufe 2) LT(1) Ventilator läuft nicht...
  • Seite 25 LT(1) Ventilator läuft nicht L(2) N(3) Schalter S - EIN speed LT(1) oder Schnurschalter L(2) N(3) Quiet-Disc 100/125 Duo V (Lüftungsstufe 1 und 2) LT(1) L(2) Schalter Speed speed LT(1) L(2) N(3) Ventilator läuft auf Ventilator läuft auf der ersten Lüftungsstufe der zweiten Lüftungsstufe...
  • Seite 26 Quiet-Disc 100/125 Duo T LT(1) LT(1) L(2) L(2) N(3) N(3) 6/12/24 Stunden Intervaltimer Ventilator läuft auf Ventilator läuft nicht der ersten Lüftungsstufe Kontakt des Schalters S Kontakt des Schalters S Einschalten des Intervaltimers oder des Schnurschalters ist oder des Schnurschalters ist (6/12/24 Stunden) GESCHLOSSEN.
  • Seite 27 Quiet-Disc 100/125 Duo TH LT(1) Ventilator läuft auf der ersten Lüftungsstufe L(2) N(3) Kontakt des Schalters S oder des Schnurschalters ist GEÖFFNET Нет LT(1) Feuchtigkeit liegt über dem Sollwert Einschalten der Einschaltverzögerung L(2) (60 Sekunden) N(3) Да Einschalten der Einschaltverzögerung...
  • Seite 28 N(3) Schalter S - EIN oder Schnurschalter LT(1) L(2) N(3) Ventilator läuft auf der ersten Lüftungsstufe Quiet-Disc 150/Quiet-Disc Extra 150 V (Lüftungsstufe 1) Schalter S - AUS oder Schnurschalter LT(1) L(2) N(3) Quiet-Disc 150/Quiet-Disc Extra 150 (Lüftungsstufe 2) LT(1) Ventilator läuft nicht...
  • Seite 29 Quiet-Disc 150/Quiet-Disc Extra ISO Lüftungsstufe 1 und 2 (Lüftungsstufe 1 und 2) speed LT(1) Ventilator läuft nicht L(2) N(3) Schalter S - EIN speed LT(1) oder Schnurschalter L(2) N(3) Quiet-Disc 150/Quiet-Disc Extra ISOB (Lüftungsstufe 1 und 2) LT(1) L(2) Schalter Speed...
  • Seite 30 Betriebsart 1 Betriebsart 2 Betriebsart 3 Betriebsart 4 Betriebsart 5 Quiet-Disc 150 T/Quiet-Disc Extra 150 T Quiet-Disc 150 VT/Quiet-Disc Extra 150 VT — — Quiet-Disc 150 TP/Quiet-Disc Extra 150 TP 1 2 3 4 1 2 3 4 1 2 3 4...
  • Seite 31 Quiet-Disc 150 T/Quiet-Disc Extra 150 T Quiet-Disc 150 VT/Quiet-Disc Extra 150 VT LT(1) L(2) L(2) N(3) N(3) LT(1) L(2) N(3) Betriebsart 1 Betriebsart 2 Betriebsart 3 1 2 3 4 1 2 3 4 1 2 3 4 Ventilator läuft auf Ventilator läuft nicht...
  • Seite 32 Quiet-Disc 150 TH/Quiet-Disc Extra 150 TH Ventilator läuft nicht LT(1) L(2) N(3) Schalter S - EIN oder Schnurschalter Nein LT(1) Feuchtigkeit liegt L(2) über dem Sollwert Einschalten der Einschaltverzögerung N(3) (0 bis 2 Minuten) Quiet-Disc 150 VTH/Quiet-Disc Extra 150 VTH Einschalten der Einschaltverzögerung...
  • Seite 33 Quiet-Disc 150 TH/Quiet-Disc Extra 150 TH LT(1) Ventilator läuft nicht L(2) N(3) Schalter S - EIN oder Schnurschalter Nein LT(1) Feuchtigkeit liegt über dem Sollwert L(2) Einschalten der Einschaltverzögerung N(3) (0 bis 2 Minuten) Quiet-Disc 150 VTH/Quiet-Disc Extra 150 VTH Einschalten der Einschaltverzögerung...
  • Seite 34 Quiet-Disc 150 TH/Quiet-Disc Extra 150 TH Ventilator läuft auf der ersten Lüftungsstufe LT(1) L(2) Schalter S - EIN oder Schnurschalter N(3) Nein Feuchtigkeit liegt über dem Sollwert LT(1) Einschalten der Einschaltverzögerung L(2) (0 bis 2 Minuten) N(3) Einschalten der Einschaltverzögerung...
  • Seite 35 Quiet-Disc 150 TH/Quiet-Disc Extra 150 TH LT(1) Ventilator läuft nicht L(2) N(3) Schalter S - EIN oder Schnurschalter LT(1) Nein Feuchtigkeit liegt L(2) über dem Sollwert Einschalten der Einschaltverzögerung N(3) (0 bis 2 Minuten) Quiet-Disc 150 VTH/Quiet-Disc Extra 150 VTH Einschalten der Einschaltverzögerung...
  • Seite 36 Quiet-Disc 150 TH/Quiet-Disc Extra 150 TH Ventilator läuft nicht LT(1) L(2) Schalter S - EIN N(3) oder Schnurschalter Nein Feuchtigkeit liegt über dem Sollwert LT(1) Einschalten der Einschaltverzögerung (0 bis 2 Minuten) L(2) N(3) Einschalten der Einschaltverzögerung (0 bis 2 Minuten) Quiet-Disc 150 VTH/ Schalter S ist während des...
  • Seite 37 150 TP/ Extra 150 TP Quiet-Disc Quiet-Disc LT(1) L(2) N(3) Betriebsart 1 Betriebsart 2 Betriebsart 3 1 2 3 4 1 2 3 4 1 2 3 4 Ventilator läuft auf Ventilator läuft nicht Ventilator läuft nicht der ersten Lüftungsstufe...
  • Seite 39 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
  • Seite 40 Abnahmeprotokoll White Vintage Quiet-Disc Extra Aluminum Lacquer Chrome Black Sapphire Der Ventilator ist als betriebsfähig anerkannt. V194DE-01...
