36
7
"
1
/
16
43
"
11
/
1
16
IT
DISTRIBUTORE DI LINEA
EN
LINE DISTRIBUTOR
FR
DISTRIBUTEUR DE LIGNE
ES
DISTRIBUIDOR DE LÍNEA
PT
DISTRIBUIDOR DE LINHA
DE
LINIENVERTEILER
Morsetti
LM Ingresso alimentazione
LI Ingresso linea
LO Uscita linea
LD Ingresso/uscita
linea
disaccoppiata
Bornes
LM Entrée alimentation
LI Entrée de ligne
LO Sortie de ligne
LD Entrée/sortie de ligne dé-
saccouplée
Bornes
LM Entrada alimentação
LI Entrada de linha
LO Saída de linha
LD Entrada/saída de linha
descombinada
25
"
1
Terminals
LM Power supply input
LI Line input
LO Line output
L D Input/output decoupled line
Terminales
LM Entrada alimentación
LI Entrada línea
LO Salida línea
LD Entrada/salida línea desaco-
plada
Anschlußklemmen
LM Eingang Spannung
LI Eingang Linie
LO Ausgang Linie
LD Eingang/Ausgang für
entkoppelte Leitung

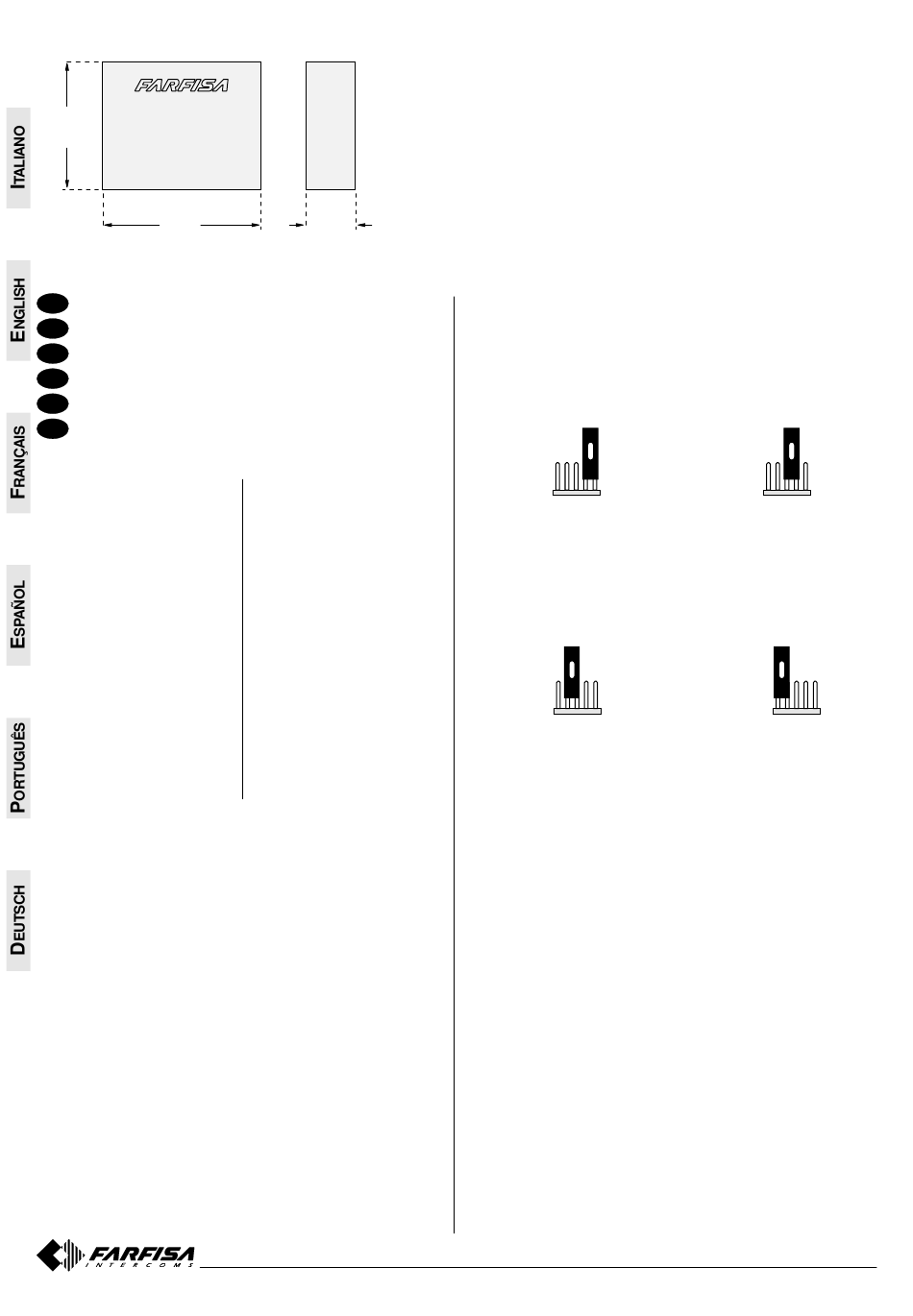

J1
Ponticello per selezione impedenza di chiusura linea
Jumper to select impedance termination line
Pontet pour sélection impédance de fermeture ligne
Puentecillo por selección impedancia de cierre línea
Ponte para selecção impedância de fechar linha
Steg für Auswahl Impedanz von Schließung Linie
J1
5 4 3 2 1
1-2 chiusura 47Ω Ω Ω Ω Ω
termination 47 Ω Ω Ω Ω Ω
fermeture 47 Ω Ω Ω Ω Ω
cierre 47 Ω Ω Ω Ω Ω
fecho 47 Ω Ω Ω Ω Ω
Schließung 47 Ω Ω Ω Ω Ω
J1
5 4 3 2 1
3-4 chiusura 70Ω Ω Ω Ω Ω
termination 70 Ω Ω Ω Ω Ω
fermeture 70Ω Ω Ω Ω Ω
cierre 70 Ω Ω Ω Ω Ω
fecho 70Ω Ω Ω Ω Ω
Schließung 70 Ω Ω Ω Ω Ω
- 10 -
Art. DV2420
J1
5 4 3 2 1
2-3 linea aperta (di serie)
open line (default)
ligne ouverte (de série)
línea abierta (de serie)
linha aberta (de série)
offene Linie (von ernst)
J1
5 4 3 2 1
4-5 chiusura 100Ω Ω Ω Ω Ω
termination 100 Ω Ω Ω Ω Ω
fermeture 100Ω Ω Ω Ω Ω
cierre 100 Ω Ω Ω Ω Ω
fecho 100Ω Ω Ω Ω Ω
Schließung 100 Ω Ω Ω Ω Ω
Mi 2487
