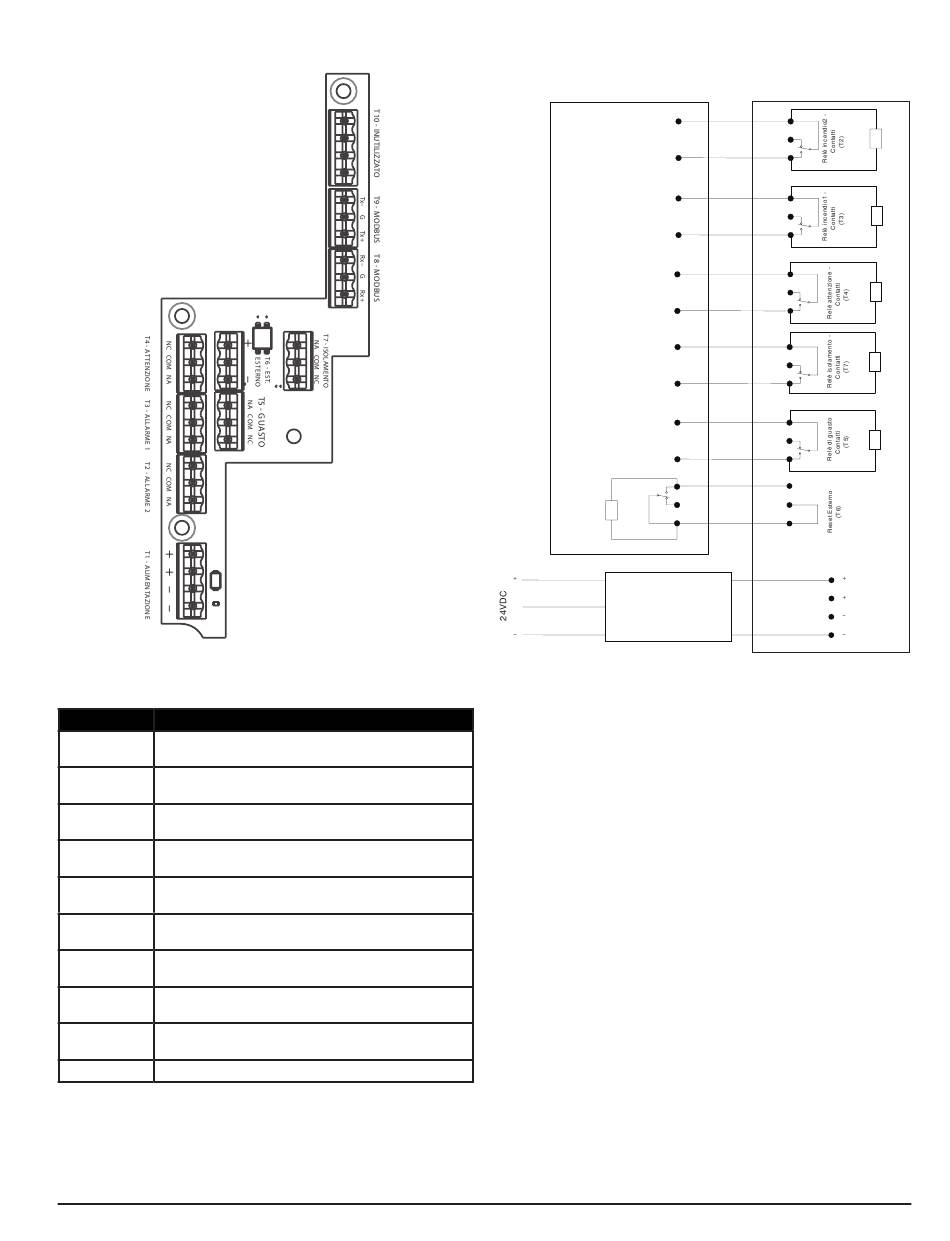

FIGURA 3. TERMINALI DI COLLEGAMENTO DI ALIMENTAZIONE
E DI ALLARME
TABELLA 1. DESCRIZIONI DEI MORSETTI
MORSETTIERA
T1
Alimentazione esterna – Alimenta il rivelatore di fumo di
aspirazione
T2
Relè Incendio2 – Mantiene lo stato in caso di interruzione
dell'alimentazione
T3
Relè Incendio1 – Mantiene lo stato in caso di interruzione
dell'alimentazione
T4
Relè Attenzione – Mantiene lo stato in caso di interruzione
dell'alimentazione
T5
Relè guasto – Effettua un reset in caso di interruzione
dell'alimentazione
T6
Monitor esterno – Mantiene lo stato in caso di interruzione
dell'alimentazione
T7
Relè Isolamento – Mantiene lo stato in caso di interruzione
dell'alimentazione
T8
RS 485 Rx
Rx e Tx possono essere cablati in configurazione semi-duplex
T9
RS 485 Tx
Rx e Tx possono essere cablati in configurazione semi-duplex
T10
Inutilizzato

CABLAGGIO DEL SISTEMA

Per mantenere la conformità con EN 54-20, l'alimentatore utilizzato per il FAAST
XS deve essere certificato secondo EN 54-4. Il sistema richiede un filtro in linea
EMI per la conformità alle specifiche CISPR22 della certificazione CE. Il filtro in
linea EMI (incluso) va collegato tra l'alimentazione CC e il FAAST. Il filtro in linea
EMI deve essere collocato all'interno dell'armadio. Per i collegamenti elettrici
FIGURA 4. SCHEMA DI CABLAGGIO VERSO LA CENTRALE
Rosso
Giallo (non collegato)
Blu
ASP128-00IT
all'unità consultare la figura 4. Per le descrizioni dei morsetti del cablaggio
dell'unità consultare la tabella 1. Vedere la figura 4 per un collegamento tipico
per il monitoraggio del sistema FAAST XS da parte di una centrale di rivelazione
incendio.

ACCENSIONE DEL SISTEMA

La procedura seguente descrive l'accensione iniziale del sistema FAAST XS.
1. Staccare il connettore di alimentazione dall'unità prima di procedere.
2. Accendere l'alimentatore.
3. Verificare la tensione sul connettore. Assicurarsi che sia compresa nell'intervallo
di tensione richiesto.
4. Se il cablaggio non prevede la connessione ad un Reset da remoto, installare
una resistenza da 47 kΩ (in dotazione con l'unità) nella morsettiera ai morsetti
T6. Prima del fissaggio ai morsetti togliere i connettori a forcella dal connettore.
5. Se la tensione rientra nell'intervallo previsto, ricollegare il connettore di
alimentazione all'unità.
6. Collegare un PC su cui è installato PipeIQ all'unità utilizzando la porta USB
oppure la porta Ethernet posta all'interno dell'armadio. (vedere la sezione
'Collegamento a FAAST XS' per istruzioni dettagliate in merito).
7. Utilizzare il software PipeIQ per configurare l'unità in base alla specifica
applicazione.
8. È ora possibile scollegare il PC a meno che non si desideri una connessione di
rete permanente.
9. Verificare che la ventola si avvii e che l'aria inizi a fuoriuscire dalla porta di
scarico. L'interfaccia utente indicherà lo stato del dispositivo.
10. Nei primi cinque minuti di funzionamento il dispositivo fisserà un livello di
base per il flusso d'aria. Dopo cinque minuti il display relativo al flusso d'aria
indicherà lo stato effettivo misurato. Il dispositivo mostrerà l'avanzamento del
periodo di ricerca del livello base sullo schermo LCD.
è memorizzata nella memoria non volatile del dispositivo e viene utilizzata
3
Collegamento tipico alla centrale di rivelazione
incendio per il monitoraggio del dispositivo
Allarme
Cortocircuito = Allarme
Circuito aperto = Guasto
Allarme
Cortocircuito = Allarme
Circuito aperto = Guasto
FACP
Allarme
Cortocircuito = Allarme
Circuito aperto = Guasto
Sorveglianza
Cortocircuito = Isolamento
Circuito aperto = Guasto
Sorveglianza
Cortocircuito = Guasto
Aperto = Normale
N.O.
N.C.
Reset da
47k
Remoto
C.
(Reset)
Filtro in linea EMI
(incluso)
FAAST XS
Fire Alarm Aspiration Sensing Technology®
C.
NC
EOL
NA
C.
NC
EOL
NA
C.
NC
EOL
NA
C.
NC
EOL
NA
C.
NC
EOL
NA
+
—
—
Rosso
Blu
ASP134-00IT
La configurazione di base
