MONTAJE DEL DETECTOR EN EL SOPORTE
Una vez que el soporte de montaje esté sujeto, ya se podrá fijar la unidad en
él. Para montar la unidad, lleve a cabo el procedimiento siguiente.
1. Antes de instalar la unidad en el soporte, quite las tapas del conducto
portacables correspondiente del lateral superior o izquierdo de la unidad
para que coincida con la orientación del cableado.
2. Alinee la unidad con las tres abrazaderas de montaje y el perno de montaje
situados a la izquierda. Busque las aberturas del conducto en torno a la
puerta de acceso al cableado.
3. Empuje la unidad hacia abajo contra las abrazaderas de montaje y fíjela con
la arandela y la tuerca suministradas al menos en el perno de montaje que
sobresale de la ranura de montaje que se muestra en la figura 1.

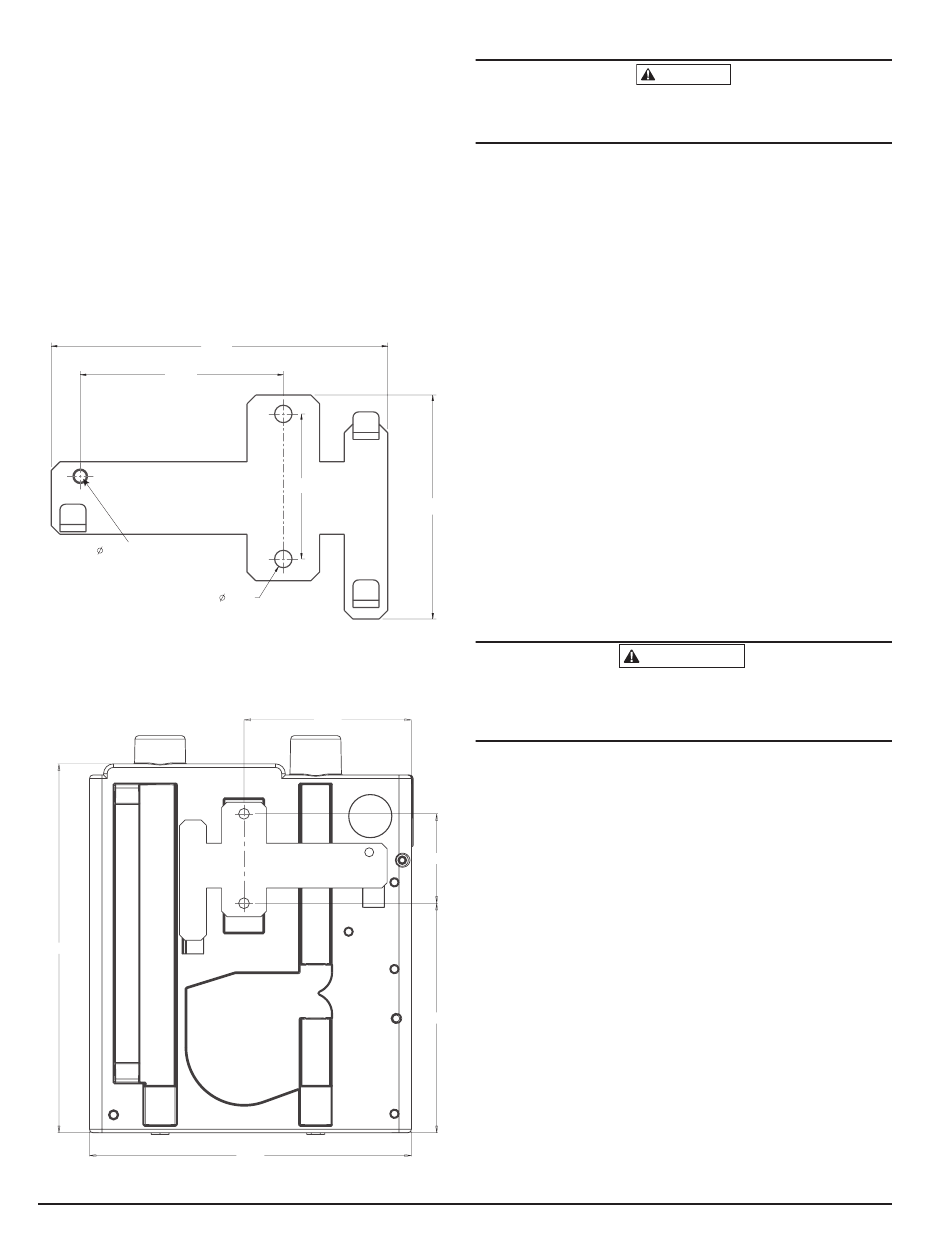

FIGURA 1: SOPORTE DE MONTAJE EN PARED
5800
3500
0,300, 1/4",
20 TPI (perno de montaje)
FIGURA 2: RANURAS DE MONTAJE PARA LOS PERNOS DE MONTAJE
10,310
2500
0,300
ASP127-00ES
4,680
9,000
ASP126-00EU
CONEXIÓN DE LA TUBERÍA DE MUESTREO DEL AIRE
Es posible encontrar recomendaciones e información detallada sobre la red
de tuberías en la guía de instalación de tuberías, que puede descargar de
www.faast-detection.com.
Los puertos de entrada y salida están diseñados para admitir tuberías de
1" nominal (25 mm). Los puertos de entrada y salida presentan una forma
cónica a fin de que la conexión de la tubería de muestreo a la unidad sea
rápida, sencilla y se logre con solo ejercer presión. Para conectar la tubería de
muestreo del aire a la unidad, lleve a cabo el siguiente procedimiento.
1. Perfile y desbarbe el extremo de la tubería del aire de muestreo. Asegúrese
de que no haya ninguna partícula en la tubería que pueda interferir en su
conexión.
2. Quite el tapón de entrada del puerto de entrada utilizado (en la parte
superior o inferior de la unidad).
3. Inserte la tubería de muestreo del aire en el puerto y asegúrese de que se
ajuste perfectamente. NO encole las tuberías.
TUBERÍA DE ESCAPE
El escape del dispositivo siempre debe encontrarse en el espacio que supervisa.
Hay ocasiones en las que puede resultar necesario conectar una tubería al
puerto de escape para desviar los gases de escape lejos de la ubicación de la
unidad. Si se añade tan solo 1 m de tubería de escape también se obtendrá un
efecto de silenciador, con lo que se garantiza un funcionamiento con menor
ruido. Para conectar la tubería de escape a la unidad, lleve a cabo el siguiente
procedimiento.
3860
1. Perfile y desbarbe el extremo de la tubería de escape. Asegúrese de que no
haya ninguna partícula en la tubería que pueda interferir en su conexión.
2. Quite el tapón del puerto de escape utilizado (bien en la parte superior o
inferior de la unidad).
3. Inserte la tubería de escape de aire en el puerto y asegúrese de que se ajuste
perfectamente. NO encole las tuberías.
CABLEADO
Antes de trabajar en el sistema FAAST XS, informe a todas las autoridades
pertinentes de que el sistema estará temporalmente fuera de servicio. Antes
de abrir la unidad, asegúrese de desconectar la alimentación del sistema. Todo
el cableado debe cumplir con los códigos locales.
CABLES DE ALIMENTACIÓN
Utilice las especificaciones de alimentación de la unidad y los demás
productos conectados para establecer los tamaños deseados de los cables
correspondientes a cada conexión.
USO DE CONDUCTOS PORTACABLES
Si se ha usado un conducto portacables para el cableado del sistema, termine
2,500
los conductos en los puertos de entrada de los cables en la parte superior de la
unidad mediante los conectores de los conductos correspondientes.
1. Pase todo el cableado, tanto el de la alimentación como el de la alarma, por
el conducto y hacia el interior del lateral izquierdo de la caja de la unidad.
2. Conecte los cables correspondientes a los euroconectores suministrados.
Siga los códigos locales y las normas eléctricas pertinentes para todo el
cableado.
3. Enchufe el conector adecuado en el conector correspondiente de la unidad.
Consulte la tabla 1.
